Примечания

Примечания позволяют описывать объекты модели, такие как опоры или стержни, с помощью ввода краткого текста.

Используйте кнопку Anmerkung на панели инструментов CAD, чтобы задать примечания непосредственно в модели.

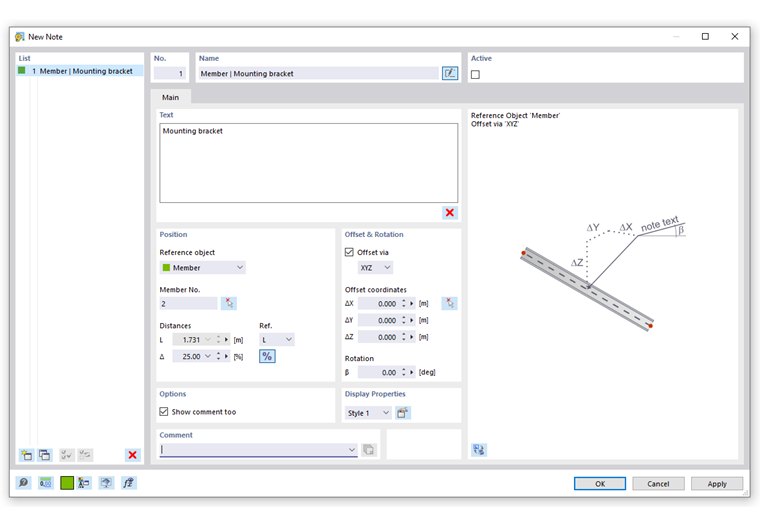

Введите текст в небольшой диалоговое окно Новое примечание. Затем, щелкните на объект в рабочем окне (1). Если активировано 'Смещение', используйте второй щелчок мыши, чтобы установить примечание на нужном расстоянии (2). Примечание будет размещено в текущей рабочей плоскости или в выбранной общей плоскости.

Text

Введите ваши комментарии.

Позиция

Выберите 'объект-ориентир' из списка.

Другие параметры в этом диалоговом разделе адаптируются к эталонному объекту. Введите 'Номер' объекта или задайте его графически с помощью кнопки Выбрать индивидуально .

Для стержня можно задать 'Расстояния': Таким образом, вы задаете место, в котором примечание будет размещено на стержне. Это связано с началом стержня. Используйте кнопку Относительный/абсолютный ввод для переключения между относительными и абсолютными опциями ввода. В списке 'Ссылки' задайте исходную длину или плоскость для примечания.

Смещение и поворот

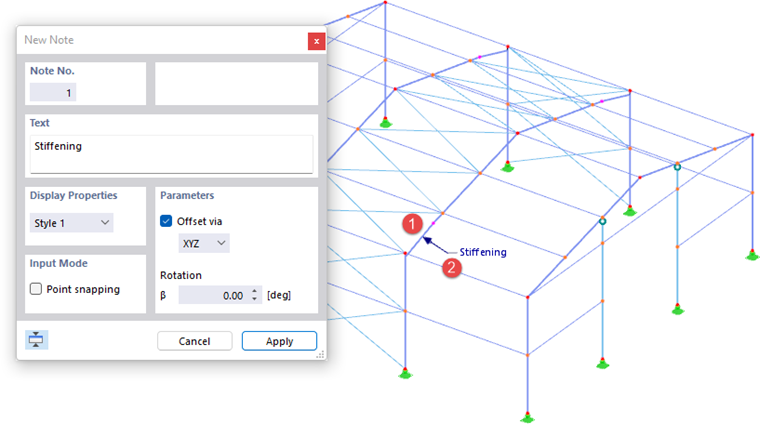

'Смещение' описывает расстояние от примечания до объекта-ориентира. В диалоговом окне с кнопкой можно задать данное расстояние графически (смотри шаг (2) в рисунке {%://#image026374 Графическая настройка примечания]]).

В списке сначала выберите плоскость, в которой примечание должно быть показано со смещением. С помощью записи 'XYZ' вы можете задать 'Координаты смещения' Δ в каждом из трёх общих направлений; что касается оставшихся трех настроек, то их можно задать только в одной общей плоскости.

Чтобы повернуть текст примечания, введите угол β в 'Повороте'.

Опции

Флажок ' Также показать комментарий' определяет, будет ли отображаться также пользовательский комментарий из раздела диалога 'Комментарий'.

Свойства экрана

'Стиль' определяет символ стрелки и шрифт, используемые для отображения примечания. Текущий стиль можно проверить с помощью кнопки Изменить : Появится диалоговое окно 'Параметры изображения' с предварительным просмотром примечания. Здесь можно настроить стиль для различных типов примечаний.

Отображение примечаний

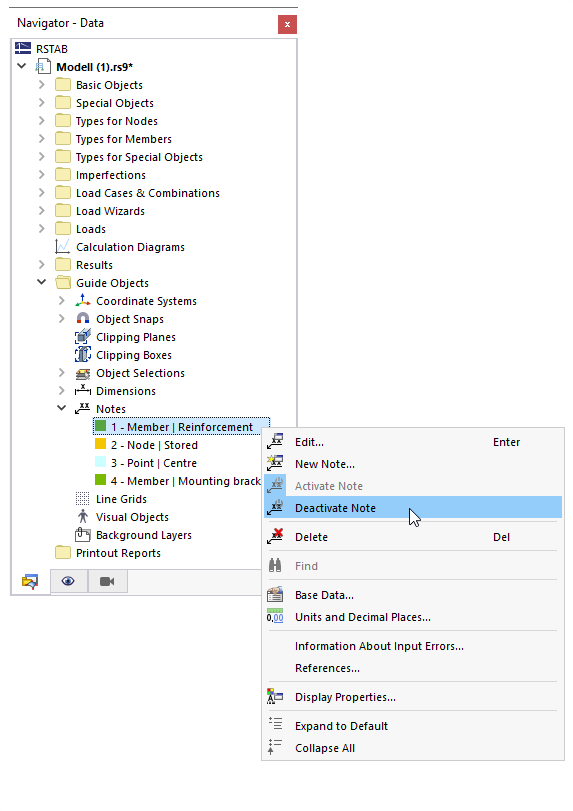

Чтобы отобразить или скрыть комментарии, можно в 'Навигаторе - Изобразить' в разделе 'Вспомогательные объекты' (сравните изображение Отображение и скрытие размеров ). 'Навигатор - Данные' позволяет управлять отображением примечаний по отдельности.

В качестве альтернативы можно использовать флажок в разделе Активное диалоговое окно (см. изображение Новое примечание ).

Совет

Заметку можно перемещать (и копировать) с помощью функции перетаскивания. Если вы «захватите» стрелку, вы можете переместить примечание, включая стрелку. Если вы захватите текст, вы можете изменить положение текста в рабочей плоскости; стрелка продолжает указывать на объект.
