Nota:

Las notas permiten describir objetos del modelo tales como apoyos o barras introduciendo un texto breve.

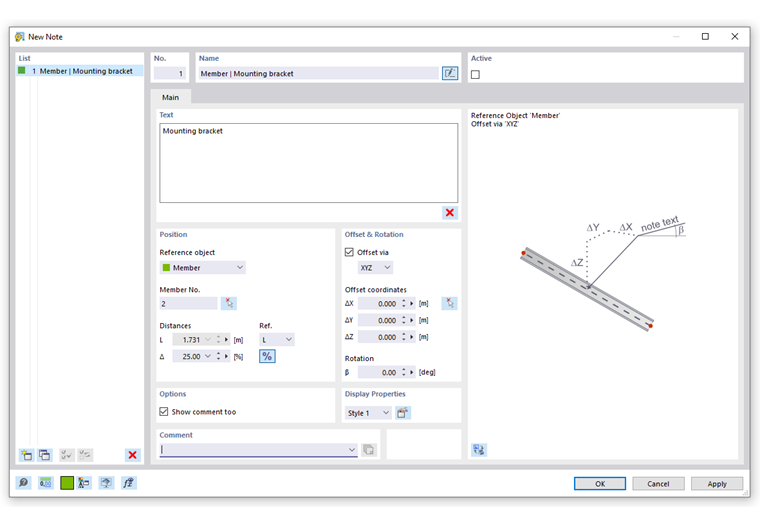

Cuadro de diálogo 'Nueva nota'

Use el botón en la barra de herramientas de CAD para establecer notas directamente en el modelo.

Botón para notas en la barra de herramientas de CAD

Introduzca el texto en el cuadro de diálogo pequeño Nueva nota. Luego, haga clic en el objeto en la ventana de trabajo (1). Si se activa una 'Desviación', utilice un segundo clic del ratón para colocar la nota a la distancia deseada (2). La nota se coloca en el plano de trabajo actual o en el plano global seleccionado.

Colocación de una nota en el gráfico

Text

Introduzca sus comentarios.

Posición

Seleccione el 'Objeto de referencia' de la lista.

Selección del objeto de referencia

Los demás parámetros de esta sección de diálogo se adaptan al objeto de referencia. Introduzca el 'Núm.' del objeto o defínalo gráficamente con el botón .

Puede definir 'Distancias' para una barra: De esta forma, define la posición donde se coloca la nota en la barra. Está relacionado con el inicio de la barra. Utilice el botón para intercambiar entre las opciones de entrada relativa y absoluta. En la lista 'Ref.', defina la longitud o el plano de referencia para la nota.

Desviación y giro

La 'Desviación' describe la distancia de la nota al objeto de referencia. En el cuadro de diálogo del botón, puede definir esta distancia gráficamente (consulte el paso (2) en la imagen Colocación de una nota en el gráfico).

En la lista, seleccione el plano donde se va a mostrar la nota con una desviación. Con la entrada 'XYZ ', puede definir las 'Coordenadas de la desviación' Δ en cada una de las tres direcciones globales; con las tres configuraciones restantes, puede definirlas solo en un plano global.

Para girar el texto de la nota, introduzca el ángulo β del 'Giro'.

Opciones

La casilla 'Mostrar también el comentario' controla si el comentario definido por el usuario de la sección de diálogo 'Comentario' a continuación también se muestra.

Propiedades de visualización

El 'Estilo' controla el símbolo de la flecha y la fuente que se usa para mostrar la nota. Puede comprobar el estilo actual con el botón : aparece el cuadro de diálogo 'Propiedades de visualización' con una vista previa de la anotación. Aquí, puede ajustar el estilo para diferentes tipos de notas.

Visualización de notas

Puede mostrar u ocultar los comentarios en el 'Navegador - Mostrar' bajo los 'Objetos auxiliares' (compare con la imagen Mostrar y ocultar dimensiones ). El 'Navegador - Datos' ofrece la posibilidad de controlar la visualización de las anotaciones individualmente.

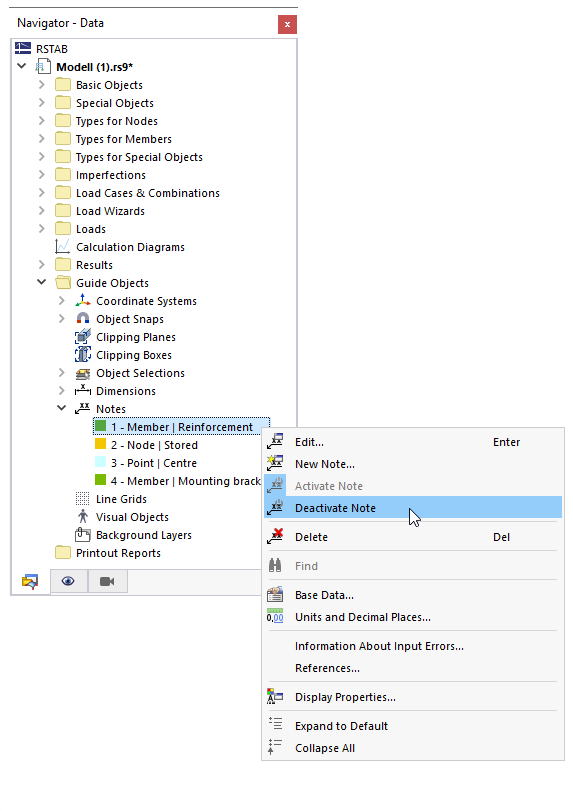

Mostrar y ocultar notas individualmente

Alternativamente, puede utilizar la casilla en la sección del cuadro de diálogo Activar (consulte la imagen Nueva nota).
