Un modelo definido en el espacio solo se puede representar en dos dimensiones en la pantalla. Por lo tanto, definir objetos gráficamente es un problema porque se debe organizar en qué plano han creado los objetos al hacer clic en la ventana gráfica. El plano de trabajo controla la coordenada que siempre es 'fija'.

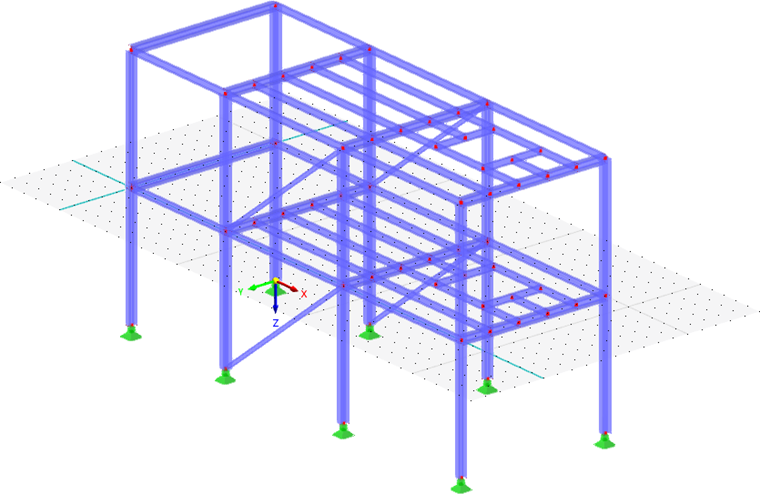

Los ejes de coordenadas del plano de trabajo actual se representan como dos líneas verdes ortogonales. La intersección de estas líneas representa el origen (punto cero) del plano de trabajo.
Plano de trabajo
Un plano de trabajo suele ser paralelo a uno de los planos XY, YZ o XZ globales, que están definidos por dos ejes del sistema de coordenadas global. Sin embargo, también puede disponer el plano de trabajo como un plano con cualquier inclinación o alinearlo con un eje de barra utilizando un sistema de coordenadas apropiado.
Utilice los botones en la barra de herramientas y así acceder a varias funciones para configurar el plano de trabajo.
Los botones tienen los siguientes significados:
| Botón | Capacidades |
|---|---|
|
Abre el cuadro de diálogo Plano de trabajo y rejilla/forzar cursor |
|
Permite la selección gráfica del origen del plano de trabajo |
|
Fija el plano de trabajo paralelo al plano XY |
|
Fija el plano de trabajo paralelo al plano YZ |
|
Fija el plano de trabajo paralelo al plano XZ |
Defina el 'Sistema de coordenadas' al que se refiere el plano de trabajo. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
complemento, por ejemplo.
La 'Orientación' describe la posición del plano de trabajo. Sie können sie parallel zu einer globalen Ebene oder parallel zu den Achsen eines benutzerdefinierten Koordinatensystems anordnen (siehe Bild UVW-Koordinatensystem in Dachebene ).

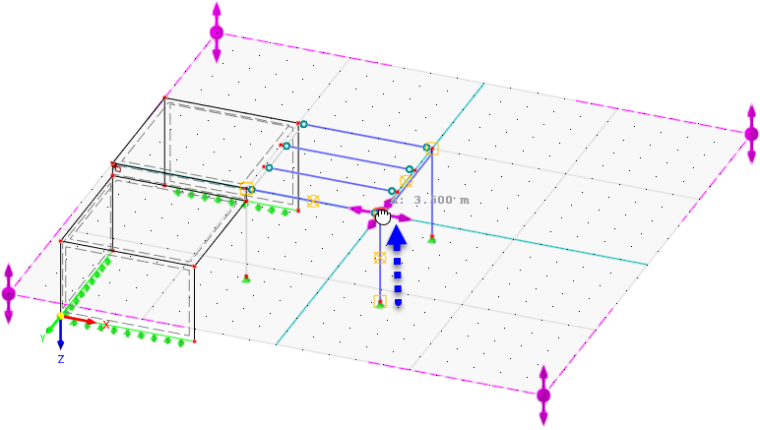

Las 'Coordenadas del origen' describen la posición del punto cero del plano de trabajo. Sie können hier die Koordinaten anpassen oder den Punkt mit der Schaltfläche
complemento, por ejemplo.
Rejilla/forzar cursor
La rejilla consta de puntos que se muestran en el plano de trabajo. Facilitan la entrada de datos: al colocar objetos gráficamente, los nudos del objeto se ajustan a los puntos de la rejilla.
Rejilla
Mit dem Kontrollfeld 'Sichtbar' können Sie das Raster ein- und ausblenden. Si desea utilizar diferentes configuraciones de rejilla en las ventanas, desactive la opción 'Idéntica para todas las ventanas'.
Mit der Schaltfläche
in der CAD-Symbolleiste können Sie das Raster schnell ein- und ausschalten.
Número de puntos de rejilla
Wenn das Kontrollfeld 'Dynamisch der Modellgröße anpassen' angehakt ist, gleicht RSTAB den Rasterbereich automatisch an die Abmessungen des Modells an. Así, siempre hay suficientes puntos de rejilla en el área del modelo. Después de cada entrada, se vuelven a calcular los puntos de rejilla necesarios. Para modelos más grandes, volver a calcular puede provocar un retraso en la generación de gráficos.
Para definir el número de puntos de rejilla individualmente, desactive el ajuste dinámico de la rejilla. Por lo tanto, son posibles especificaciones separadas para la 'Dirección' positiva y negativa de cada eje. Cuando se establece la rejilla polar, puede especificar el número de círculos de rejilla concéntricos.
Ajuste a los puntos de rejilla
Con la casilla 'Activada', puede activar y desactivar la función de ajuste independientemente de la visualización de la rejilla. Por lo tanto, los objetos se pueden ajustar a los puntos de la rejilla incluso si esta está oculta.
La 'Distancia' establecida en píxeles define la distancia desde el punto de la rejilla en el que se ajusta el puntero del ratón. Diese Vorgabe gilt auch für die Fangfunktion an anderen Objekten.
Consejo
Mit der Schaltfläche
in der CAD-Symbolleiste können Sie den Rasterfang schnell ein- und ausschalten (siehe Bild Schaltflächen für Raster und Rasterfang).
Separación de líneas de rejilla
La rejilla está estructurada por líneas de rejilla que están espaciadas uniformemente. Introduzca el 'Número' de puntos de rejilla después de los cuales se mostrará una línea de rejilla. Son posibles especificaciones separadas para las direcciones 1 y 2.
Separación de puntos de rejilla
Cuando use una rejilla cartesiana puede definir el 'Espacio' de los puntos de rejilla separadamente para las direcciones 1 y 2. Para una rejilla polar, especifique la separación radial R para los círculos de la rejilla. El ángulo α describe la separación de los puntos de rejilla en los círculos.
Para realizar un 'Giro' de la rejilla en el plano de trabajo, introduzca el ángulo de giro β.
