Inicio del cálculo

Dispone de varias formas para iniciar el cálculo.

Calcular carga actual

Si solo desea calcular los resultados del caso de carga o combinación actual, seleccione Calcular carga actual en el menú Cálculo. Alternativamente, utilice el botón 'Mostrar resultados'.

Cálculo del caso de carga con el botón "Mostrar resultados"

Se le pregunta si desea calcular los resultados.

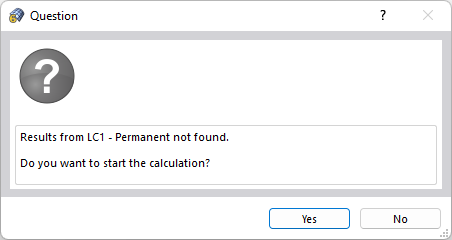

Pregunta antes del cálculo

Calcular todo

Si desea calcular todos los casos de carga, combinaciones y situaciones de proyecto, seleccione Calcular todo en el menú Cálculo. También puede usar el botón correspondiente.

Botón "Calcular todo"

RSTAB calcula todos los casos de carga, combinaciones de carga, combinaciones de resultados y situaciones de proyecto para las que hay datos de entrada disponibles. El cálculo se realiza en paralelo utilizando varios núcleos de cálculo (consulte la imagen Progreso de cálculo).

Casos de carga que ha excluido del cálculo (véase el capítulo Load Cases )no se analizan con la función 'Calcular todo'.

Calcular casos de carga o combinaciones específicos

Si solo desea analizar ciertos casos de carga o combinaciones, seleccione Para calcular en el menú Cálculo. Aparece el cuadro de diálogo 'Para calcular'.

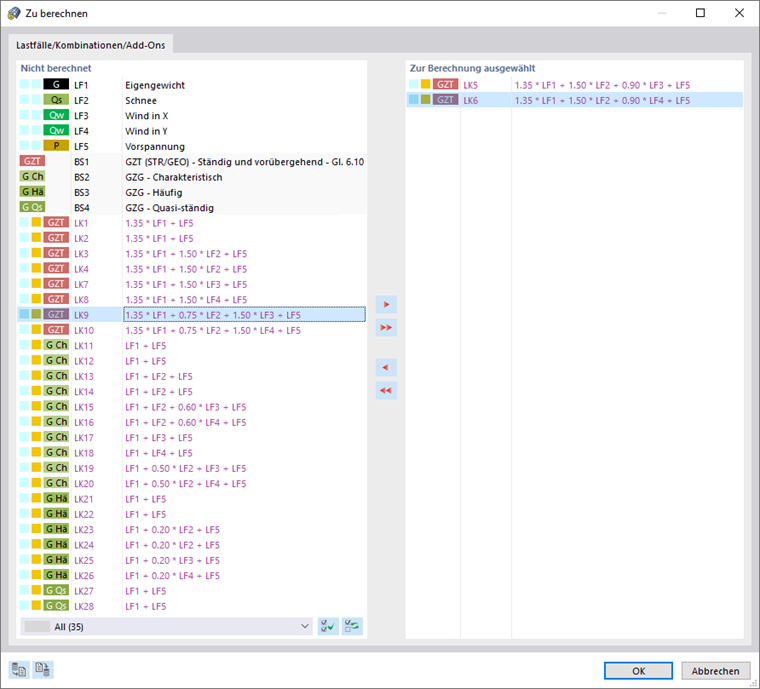

Selección de combinaciones de carga para cálculo

La columna 'Sin calcular' incluye una lista con todos los casos de carga, situaciones de proyecto y combinaciones que ha creado. Para transferir una entrada a la lista 'Selección para el cálculo', puede utilizar las siguientes opciones:

• Hacer doble clic en la entrada.
• Seleccionar el caso de carga o combinación. Se pueden seleccionar varias entradas manteniendo presionada la tecla Ctrl. Luego haga clic en el botón .

Haga clic en 'Aceptar' para iniciar el cálculo de los casos de carga y combinaciones seleccionados.

Cálculo en la nube

Si se activan las opciones para Cálculos en la nube, hay más entradas disponibles en el menú 'Cálculo' (ver imagen 'Calculate' Menu for Cloud Calculations ). Utilice estas funciones para realizar cálculos en un servidor externo de alto rendimiento. Esta opción se recomienda especialmente para modelos complejos que contengan muchas combinaciones de carga.

Progreso de cálculo

El proceso de cálculo se muestra en la ventana 'Progreso de cálculo'. En el 'Diagrama de convergencia', también puede observar los progresos de los desplazamientos máximos junto a los pasos de cálculo anteriores.

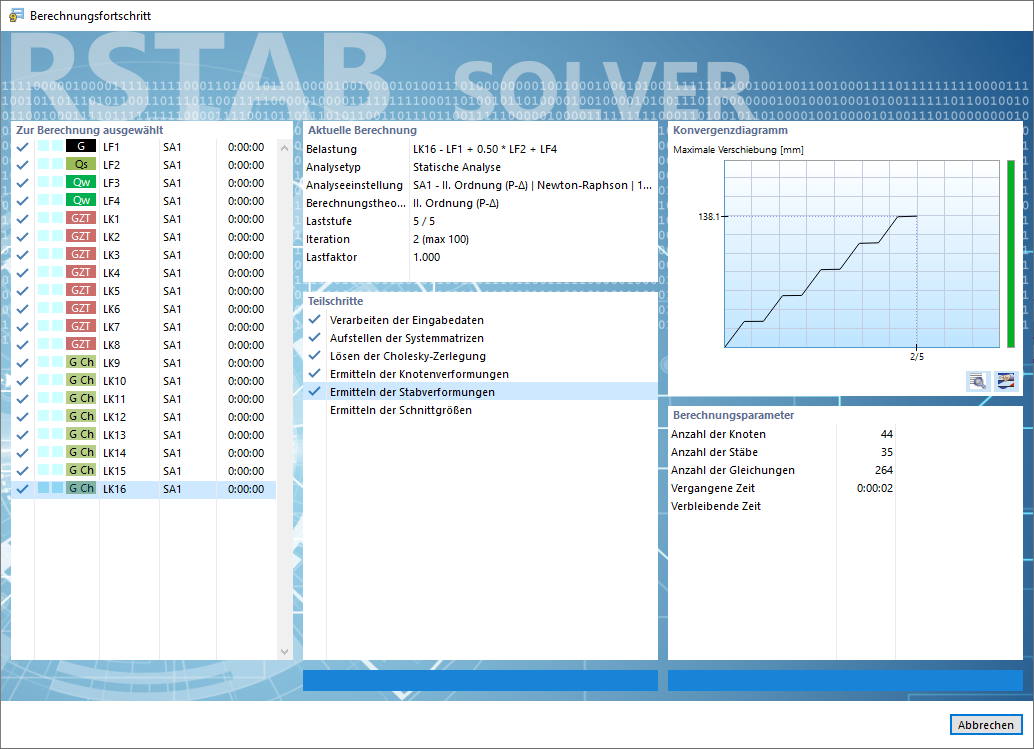

Progreso del cálculo

En la tabla debajo del diagrama se abre una ventana con una vista ampliada del diagrama de convergencia.
