Este capítulo describe cómo imprimir gráficos de varias ventanas y cómo utilizar las vistas seleccionadas para una impresión masiva.
Impresión multiventana

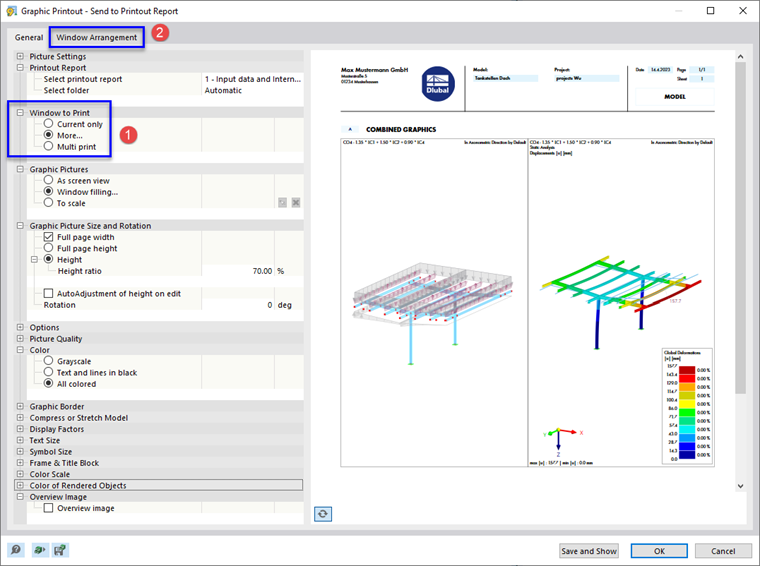

Al utilizar varias ventanas para la visualización de su modelo, también puede documentar las áreas de la ventana en una página. Active la opción Más en el cuadro de diálogo 'Copia impresa gráfica', que está disponible en este caso en el elemento (1) 'Ventana a imprimir'.

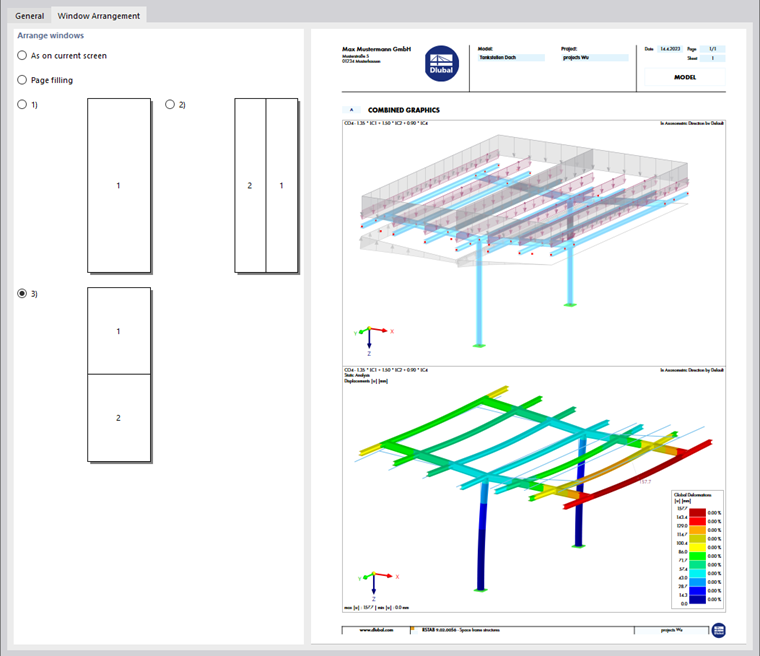

Cambie a la pestaña (2) Disposición de ventanas.
Puede especificar la forma en la que se disponen las ventanas en la hoja:
- Como en la pantalla actual: Las ventanas se disponen en la página como se representan en la ventana de trabajo. Si se encuentran una al lado de la otra en la ventana de trabajo, las imágenes serán más altas que anchas cuando se impriman en formato vertical.
- Relleno de la página: Cada ventana se imprime en una página.
- 1): Solo se imprime la primera ventana (de la izquierda o la parte superior de la ventana de trabajo).
- 2): Las ventanas están dispuestas una al lado de la otra.
- 3): Las ventanas están dispuestas una debajo de la otra.
multiimpresión

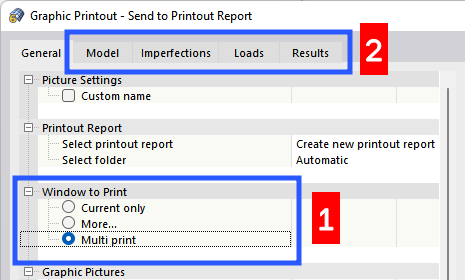

Puede utilizar la vista actual para una impresión masiva con el fin de generar gráficos para cargas, esfuerzos internos y deformaciones. Para hacer esto, active # extbookmark manual en el cuadro de diálogo|imagen028475|Cuadro de diálogo Impresión gráfica # la opción Impresión múltiple (1).
Se agregan más pestañas al cuadro de diálogo (2). Defina qué gráficos del modelo, imperfecciones, cargas y resultados se crearán automáticamente (2).
Modelo

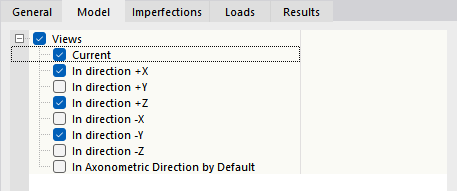

Además de la vista actual, hay siete vistas estándar disponibles en la pestaña ' Modelo '. Marque la casilla de verificación 'Vistas' si desea seleccionar una o más de estas vistas para la impresión.
Imperfección

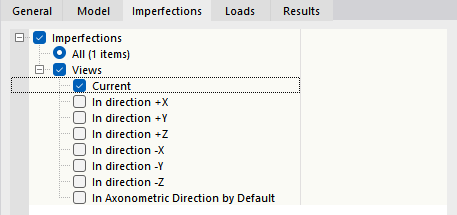

Marque la casilla de verificación 'Imperfecciones' si desea ver los casos de imperfecciones como impresiones múltiples. Si ha creado varios casos de imperfecciones, pero desea imprimir solo los casos seleccionados, active la opción ' Seleccionar '. Luego, puede definir los casos de imperfección en un nuevo cuadro de diálogo (ver cargas Cargas para una descripción).
Además de la vista actual, se encuentran disponibles siete vistas estándar para los gráficos de imperfecciones.
Cargas
Marque la casilla de verificación 'Casos de carga/Combinaciones de carga' si desea que las imágenes de carga de los Casos de carga y Combinaciones de carga sean impresiones múltiples.

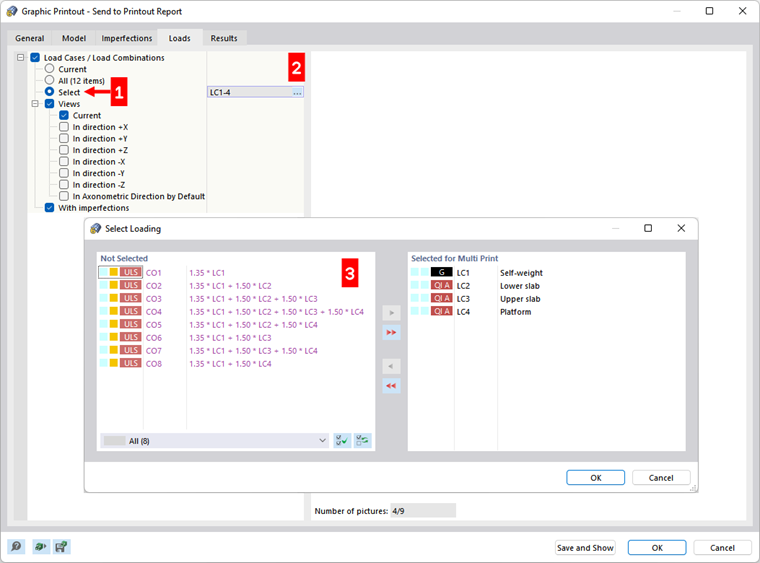

Si solo desea imprimir ciertos casos de carga, active la opción 'Seleccionar' (1). Haga clic en el campo de entrada a la derecha con los números de los casos de carga para que aparezca el botón
(2). Haga clic en este botón para abrir el cuadro de diálogo ' Seleccionar carga '. Allí puede, como en el capítulo # extbookmark manual|casesTab|Printout Report Manager # capítulo, puede definir los casos de carga y combinaciones para la impresión múltiple (3).
Además de la vista actual, están disponibles siete vistas estándar para los gráficos de cargas.
La casilla de verificación 'Con imperfecciones' controla si se muestran imperfecciones en las imágenes de carga.
Resultados
Marque la casilla de verificación 'Casos de carga/Combinaciones de carga' si desea que los resultados de los de carga 003371 y de carga 003375 sean impresiones múltiples. Si desea imprimir los resultados de determinadas cargas, active la opción ' Seleccionar '. Luego, puede definir los casos de carga o combinaciones en un nuevo cuadro de diálogo (ver cargas Cargas para una descripción).

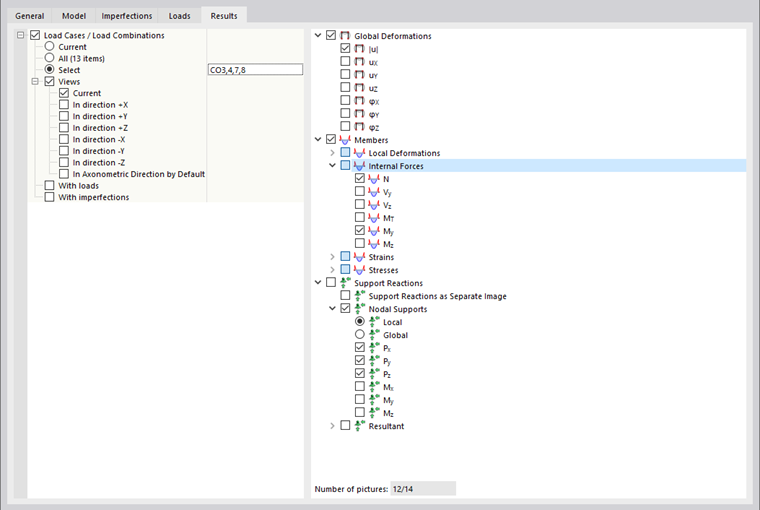

Defina los resultados que desea imprimir como gráficos en el árbol de directorios de la derecha. Si marca una casilla de verificación, se prepara la imagen correspondiente para los casos de carga seleccionados y las combinaciones en las vistas activadas.
Además de la vista actual, hay siete vistas estándar disponibles para los gráficos de resultados.
Las casillas de verificación 'Con cargas' y 'Con imperfecciones' controlan si las imágenes de carga y las imperfecciones se muestran en los gráficos de resultados.

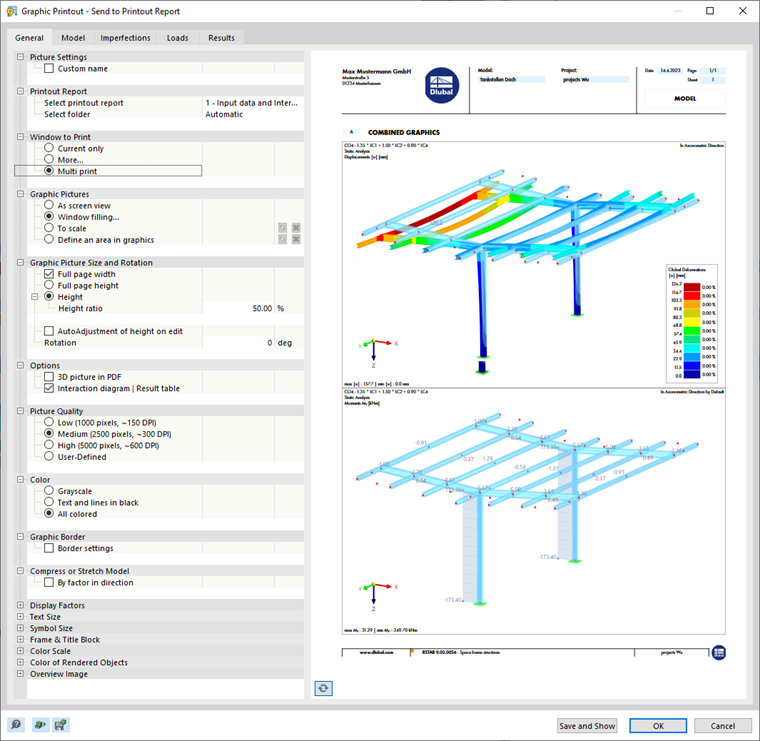

En la pestaña ' General ', puede comprobar la vista previa de la impresión múltiple.
