Una relación de casos de carga describe reglas según las cuales se deben considerar ciertos casos de carga en las combinaciones de carga. De esta forma, puede definir los casos de carga que o bien siempre ocurren juntos o son mutuamente excluyentes.
Casos de carga inclusivos

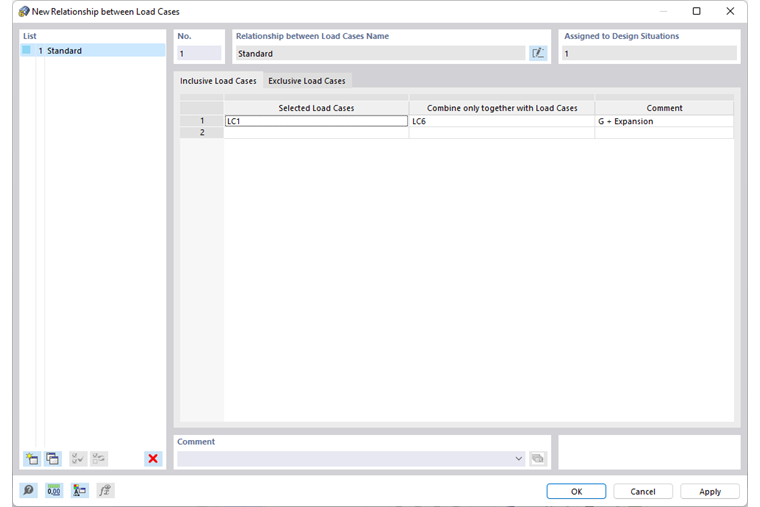

En la columna 'Casos de carga seleccionados', introduzca el número del caso de carga que siempre actúa junto a uno o más casos de carga. Al hacer clic en la casilla de texto, aparece el botón
. Úselo para seleccionar el caso de carga en un cuadro de diálogo aparte.
.png)

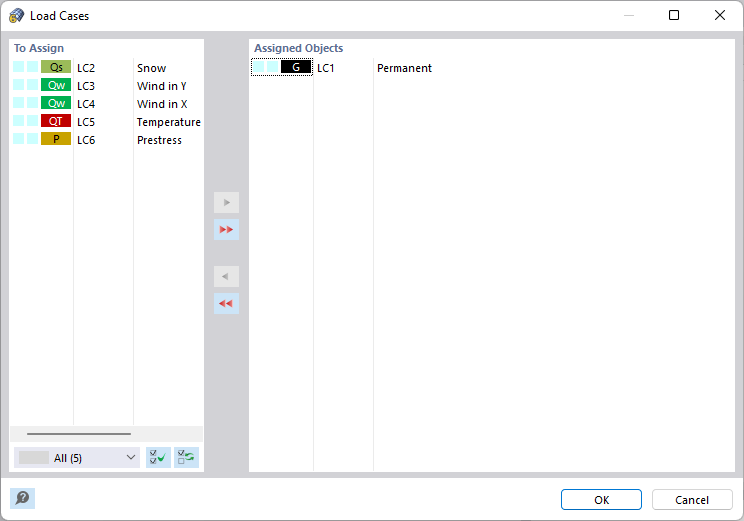

Seleccione el caso de carga, luego haga clic en el botón
. Si no, puede llevar el caso de carga a la lista 'Objetos asignados'.
En la columna 'Combinar solo junto con los casos de carga', introduzca los números de casos de carga que se deberían considerar que ocurran junto con el caso de carga seleccionado en las combinaciones de acciones.
Puede describir varias dependencias en las filas de la tabla.
Casos de carga exclusivos
Para reducir el número de combinaciones de carga creadas, es posible clasificar posteriormente casos de carga para que sean mutuamente excluyentes. Defina los casos de carga que nunca ocurren juntos en las columnas 'Casos de carga seleccionados' y 'No combinar con los casos de carga' como se describió anteriormente.

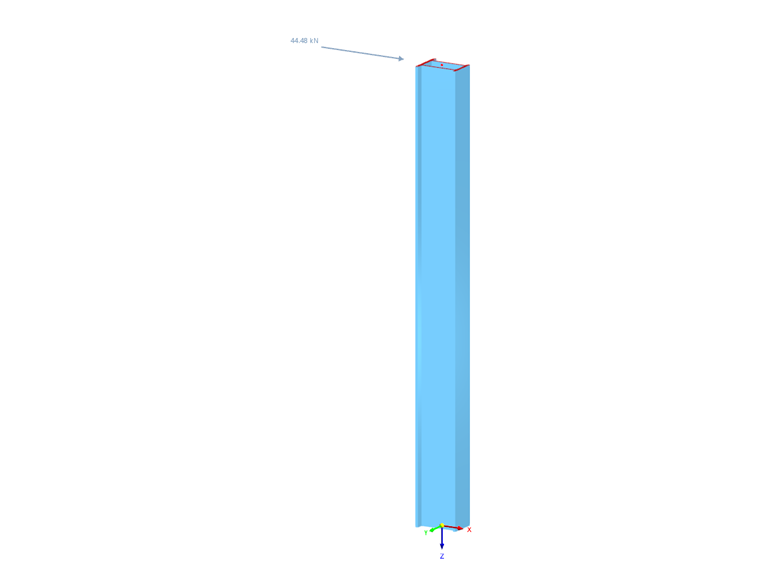

El siguiente modelo muestra una columna con la carga de viento total y reducida. Mediante relaciones definidas entre casos de carga de viento y carga permanente, es posible crear las correspondientes combinaciones de carga en dos situaciones de proyecto.
