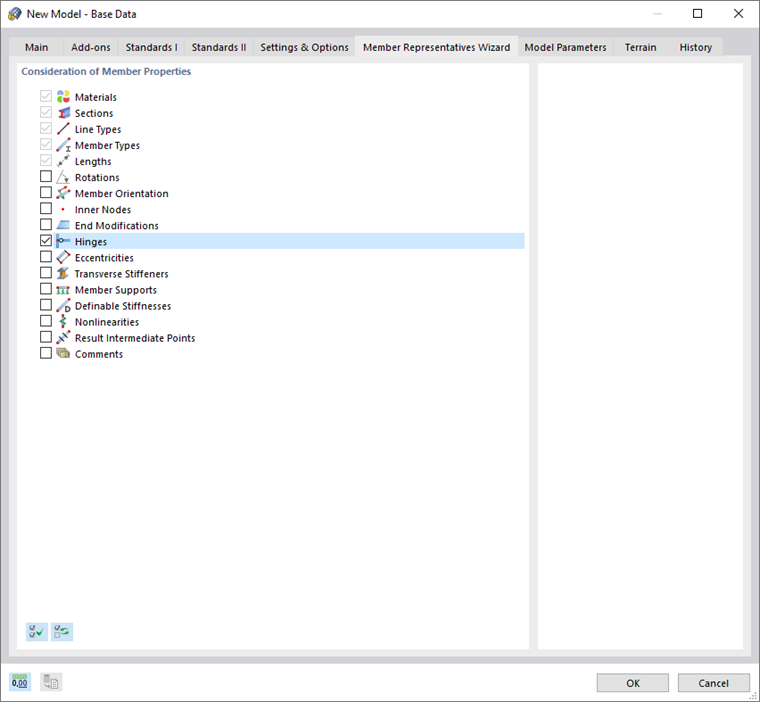

La pestaña Asistente para barra representativa se visualiza cuando ha activado la casilla 'Barras representativas' en la pestaña Configuración y opciones . Aquí puede introducir las especificaciones según las cuales se crean barras con características representativas de barras (consulte el capítulo Barras representativas).
Una barra representativa es una barra modelo para objetos 1D con propiedades idénticas. RSTAB comprueba todas las barras para ver si hay similitudes con respecto a criterios como el material, la sección y el tipo de barra, así como la longitud de la barra, y muestra el resultado a modo de lista (consulte la imagen Barras representativas en el navegador ). Los criterios mencionados están predeterminados.
En la lista 'Consideración de las propiedades de la barra', puede definir condiciones adicionales para refinar los criterios para barras representativas. Por ejemplo, si activa 'Articulaciones', RSTAB crea una barra representativa para barras de tipo similar sin articulaciones y otra (o más) representativas para las mismas barras de tipo similar con propiedades de articulación específicas.
