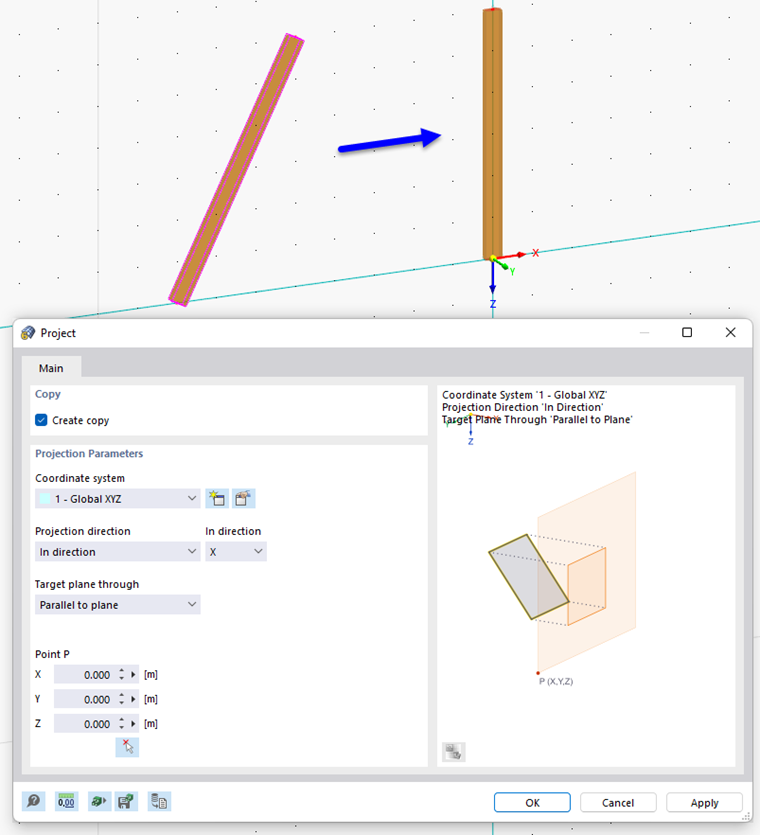

La función Proyectar en el menú 'Edición' → 'Manipulación' ofrece varias opciones para proyectar objetos seleccionados en un plano. La siguiente imagen muestra una barra cuya copia se proyecta en la dirección X y paralela al plano (significa: en un plano paralelo al plano YZ).
Copiar
Si no se ha marcado la casilla 'Crear copia', se proyectarán los objetos seleccionados. Si desea crear una o más copias, marque la casilla.
Parámetros de proyección
Defina el 'Sistema de coordenadas' en el que se van a proyectar los objetos. Puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo con el botón
.
Introduzca la 'Dirección de proyección'. Hay dos opciones disponibles en la lista:
- En dirección: los objetos se proyectan en la dirección de un eje del sistema de coordenadas especificado. Seleccione el eje en la lista 'En dirección' y defina el plano de destino.
- Perpendicular al plano de destino: los objetos se proyectan en un plano de destino, que puede estar paralelo a los ejes del sistema de coordenadas o libremente en el espacio.
La lista 'Plano de destino mediante' ofrece tres opciones para definir el plano de proyección:
- Paralelo al plano: el plano de proyección se mantiene paralelo a un plano que está atravesado por los ejes del sistema de coordenadas especificado. Defina el 'Punto' P que se encuentra en este plano.
- Paralelo al plano girado: el plano de proyección se mantiene paralelo a un plano girado del sistema de coordenadas especificado. Seleccione el 'Plano' de la lista. En la lista 'Girar respecto al eje', decida cuál de los dos ejes se va a girar y defina el 'Ángulo de giro' Φ. Especifique el 'Punto' P que se encuentra en este plano.
- 3 puntos: el plano de proyección se encuentra en cualquier parte del espacio. Introduzca las coordenadas para el 'Punto P1', 'Punto P2' y 'Punto P3' para definir el plano. Utilice el botón
para definir los puntos gráficamente.
