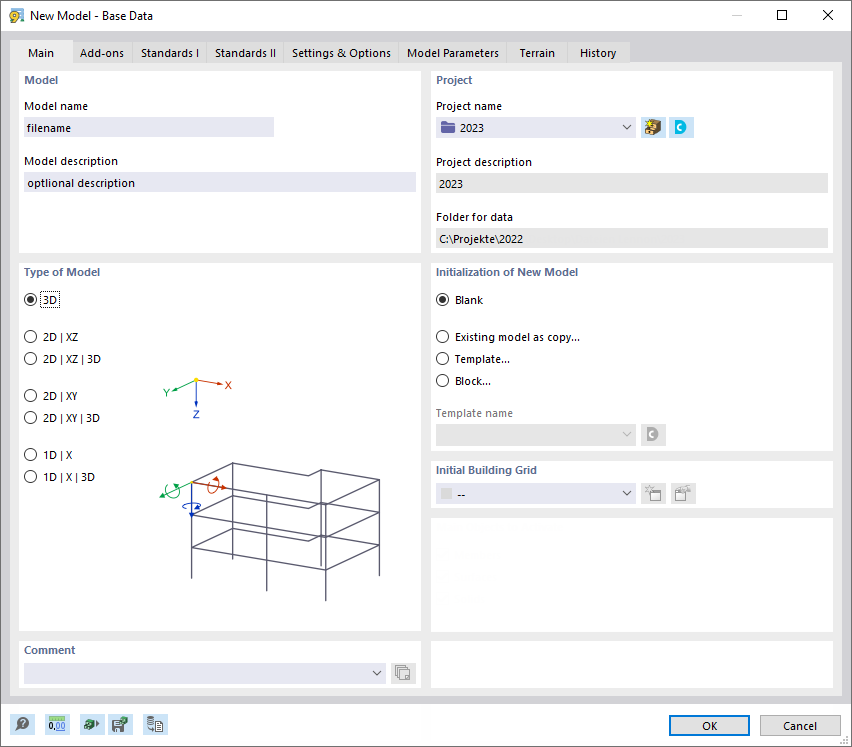

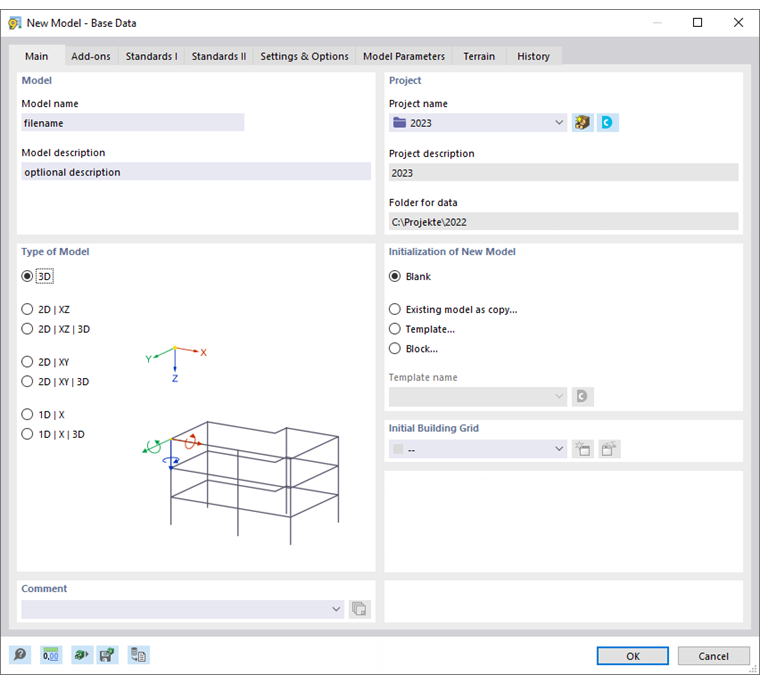

La pestaña Datos principales gestiona los parámetros básicos del modelo.
Modelo

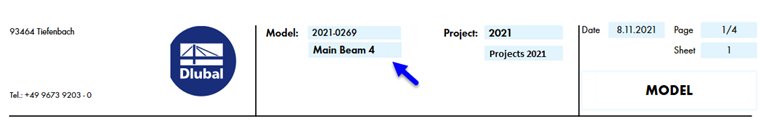

Se debe especificar el 'Nombre del modelo', ya que también es el nombre de archivo del modelo. Sin embargo, la 'Descripción del modelo' es opcional, permitiéndole describir el modelo brevemente. La descripción aparece en el informe, pero no tiene ninguna otra función.
Proyecto
En la lista 'Nombre de proyecto', seleccione la carpeta del proyecto donde desea crear el modelo. Utilice el botón

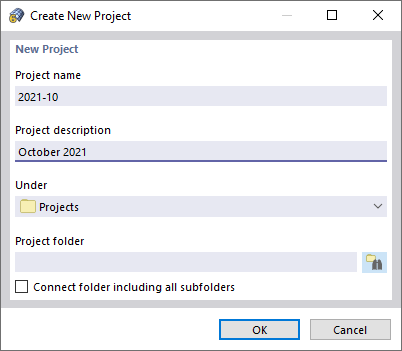

para crear un nuevo proyecto. Aparece el cuadro de diálogo 'Crear nuevo proyecto' donde introduce los datos relevantes del proyecto.
Con el botón
puede acceder al Centro de Dlubal, donde puede establecer un proyecto diferente al actual (consulte el capítulo
Modelos
).
La 'Descripción del proyecto' y la 'Carpeta para datos' del proyecto seleccionado se visualizan a modo de información.
Tipo de modelo
El tipo de modelo controla si se analiza un modelo espacial, plano o unidimensional. Si el modelo disponible no es 3D, en esta sección del diálogo puede restringir los parámetros de entrada a coordenadas reducidas y grados de libertad.
Los tipos '2D | XZ' son apropiados para estructuras de vigas planas como pórticos y pilares cuyas cargas actúan solo en el plano de la superficie. Por medio de los tipos '2D | XY' puede modelar estructuras de vigas planas como emparrillados de vigas que se cargan perpendicularmente al plano. Las opciones '3D' permiten un cálculo espacial del sistema plano, por ejemplo, si usa secciones asimétricas con ángulos de giro como arriostramientos contraviento.
Los tipos '1D | X' permiten modelar estructuras de vigas unidimensionales como vigas continuas. De nuevo, la opción '3D' permite el cálculo espacial de secciones rotadas.
También es posible cambiar el tipo de modelo posteriormente. Sin embargo, esto puede conllevar la pérdida de datos, por ejemplo, si reduce un modelo 3D a un sistema estructural plano.
Inicialización del nuevo modelo
Con la configuración predeterminada 'En blanco', debe definir todos los datos del modelo desde cero. Alternativamente, puede preestablecer una plantilla, estando disponibles las siguientes opciones:
- Modelo existente como copia: la copia de un archivo está preestablecida.
- Plantilla: puede utilizar un archivo de plantilla que haya guardado como Plantilla.
- Bloque: puede preestablecer un Bloque como un componente del modelo.
Seleccione la plantilla o bloque de la siguiente lista. Con el botón
accede al Centro de Dlubal, que proporciona una vista general de todas las plantillas.
Rejilla de construcción inicial
Una Rejilla de construcción facilita la introducción del modelo: Los puntos de intersección de una rejilla plana o espacial compuesta de líneas representan puntos de definición para líneas, barras y superficies.
En la lista, puede encontrar cuatro tipos preestablecidos para rejillas de construcción que puede ajustar, si es necesario, y usar para la entrada.
Comentario
Aquí puede introducir un texto para dar más información sobre el modelo, comentario que también aparece en el informe.
