Opciones de selección

Antes de editar los objetos, se debe definir el modelo, la carga o la guía correspondiente, es decir, " seleccionar ". Hay varias opciones que puede utilizar según el tipo de objeto y el propósito.

Los objetos seleccionados se resaltan en un color diferente. Puede ajustar los colores de la selección y los de la preselección ("tocar" un objeto sin hacer clic en él) en el cuadro de diálogo ' Propiedades de visualización '.

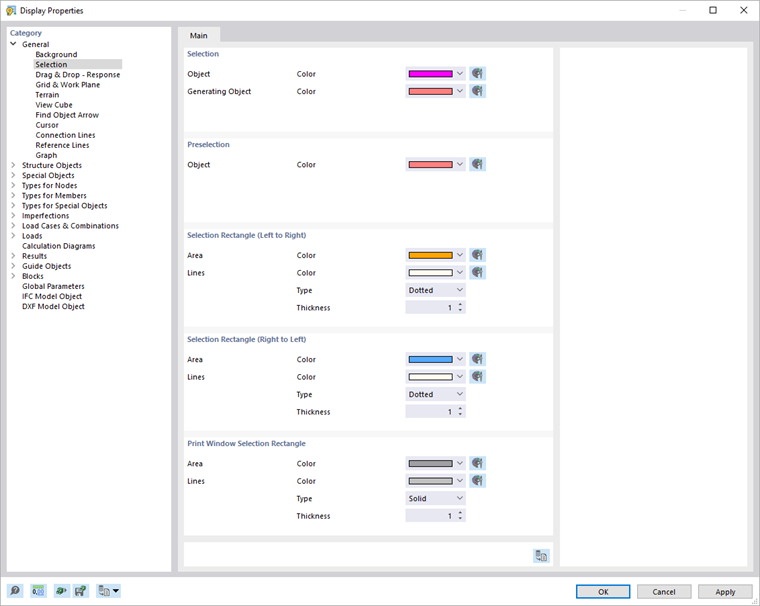

Configuración de colores para la selección

Puede editar las propiedades de los objetos seleccionados haciendo doble clic en uno de estos objetos. Alternativamente, haga clic en Editar selección en el menú Editar .

Seleccionar objetos gráficamente

Selección con el ratón

Para seleccionar un objeto en la ventana de trabajo, haga clic en él con el botón izquierdo del ratón. El objeto permanece seleccionado hasta que hace clic en otro objeto o en un área vacía de la ventana de trabajo. Si desea agregar más objetos a la selección, tiene dos opciones:

• Mantenga presionada la tecla Ctrl mientras hace clic.
• Active la configuración 'Agregar a la selección' haciendo clic en el botón .

Botón para la configuración de la selección

Selección con área gráfica

Para seleccionar varios objetos en la ventana de trabajo al mismo tiempo, dibuje una ventana sobre los objetos mientras mantiene presionado el botón izquierdo del mouse. si se asegura que: Si traza la ventana de izquierda a derecha, se seleccionan todos los objetos que están completamente dentro de la ventana. Sin embargo, si dibuja la ventana de derecha a izquierda, la selección también incluye todos los objetos que están solo parcialmente en esta área. Los colores asignados se gestionan en el cuadro de diálogo image027043 Propiedades de pantalla .

Si la selección a través de la ventana es desfavorable, puede utilizar las alternativas proporcionadas por los botones de selección en la barra de herramientas. Se encuentran a la izquierda del botón utilizado para controlar la selección (ver imagen image026957 Botón para la configuración de la selección ). Tienen el siguiente significado:

	Selección por romboide
	Selección por zona elíptica
	Selección por área circular
	Selección por área a mano alzada ("Lazo")

La selección mediante un lazo, por ejemplo, facilita la selección de objetos en una vista isométrica. Rodee los objetos mientras mantiene presionado el botón izquierdo del mouse. Cuando suelta el botón, se seleccionan los objetos dentro del área marcada. Nuevamente, se aplica la regla para las direcciones descritas anteriormente para la selección de la ventana.

Selección de barras con un lazo

Selección en el plano

La función 'Seleccionar en la capa' está disponible en el menú Editar → Seleccionar . Le permite seleccionar, por ejemplo, objetos que se encuentran en un plano inclinado. Seleccione los objetos relevantes en el cuadro de diálogo ' Seleccionar en el plano '. Después de hacer clic en Aceptar, puede definir el plano gráficamente por '3 puntos' o un ' límite poligonal '.

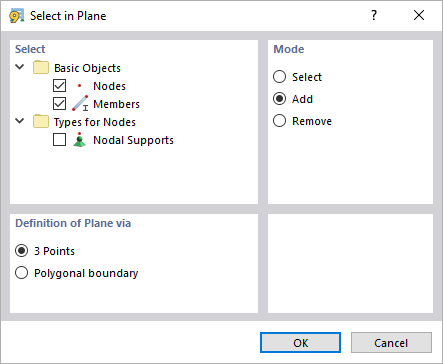

Cuadro de diálogo 'Seleccionar en plano'

Seleccionar nudos libres

Con la función 'Nodos libres' en el menú Editar → Seleccionar , puede seleccionar todos los nodos que no tienen función para otros objetos (por ejemplo, para definir barras). Para eliminar estos nodos, presione la tecla Supr.

Encontrar objeto con número

Para modelos más grandes, a menudo es difícil encontrar un determinado objeto en la ventana de trabajo. Con la función Buscar por número en el menú Editar , puede iniciar una búsqueda basada en el número de objeto.

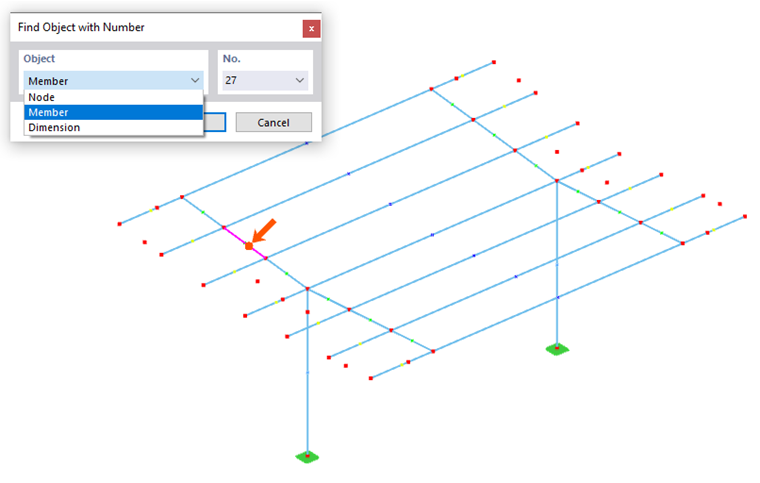

Localización de un objeto por el número

En la lista, defina el 'Objeto' que desea encontrar. Luego, ingrese el 'No.' Del objeto, o seleccione el número de la lista.

Después de hacer clic en Aceptar, el objeto encontrado se selecciona en la ventana de trabajo y se indica con una flecha. La flecha permanece visualizada incluso si ajusta el área alrededor del objeto haciendo zoom o girando. La flecha desaparece con un clic en el espacio de trabajo.

Seleccionar objetos a través del navegador

Puede seleccionar un objeto haciendo clic en la entrada correspondiente en Navegador - Datos . Esta función también se extiende a las propiedades del objeto: Por ejemplo, si selecciona una sección o un material en el navegador, todos los objetos a los que se asigna la sección o el material se seleccionan en la ventana de trabajo. Esto le permite seleccionar rápidamente objetos para editar sin activar las Visibilidades en el ' Navegador - Vistas '.

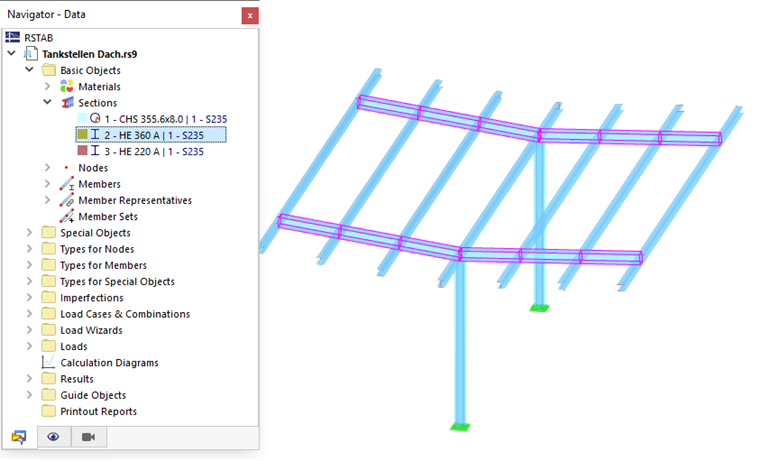

Seleccionar objetos por propiedades en el navegador

Seleccionar objetos a través de la tabla

Puede seleccionar un modelo u objeto de carga haciendo clic en la fila de la tabla correspondiente en la tabla Estructura o Cargas .

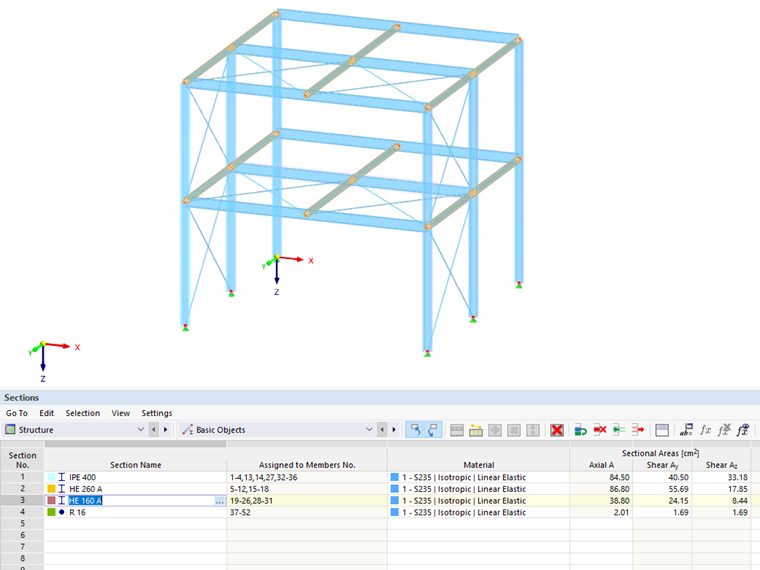

Seleccionar objetos por propiedades en la tabla

En las tablas, puede seleccionar objetos mediante ciertas propiedades: Por ejemplo, si selecciona la línea de un material o sección, todos los objetos a los que está asignado el material o la sección se seleccionan en la ventana de trabajo.

Seleccionar objetos en la selección de objetos

Las selecciones de objetos proporcionan una variedad de posibilidades para seleccionar objetos de acuerdo con ciertos criterios. Puede cambiar los criterios de selección en el manual # extbookmark |imagen026205|Nuevo cuadro de diálogo de selección de objeto # y guarde cada selección de objeto como un objeto auxiliar. Las funciones se describen en el capítulo Selecciones de objetos .
