Opcje wyboru

Przed edycją obiektów należy zdefiniować odpowiedni model, obciążenie lub obiekty pomocnicze, tzn. " wybrać ". W zależności od typu i przeznaczenia obiektu można skorzystać z różnych opcji.

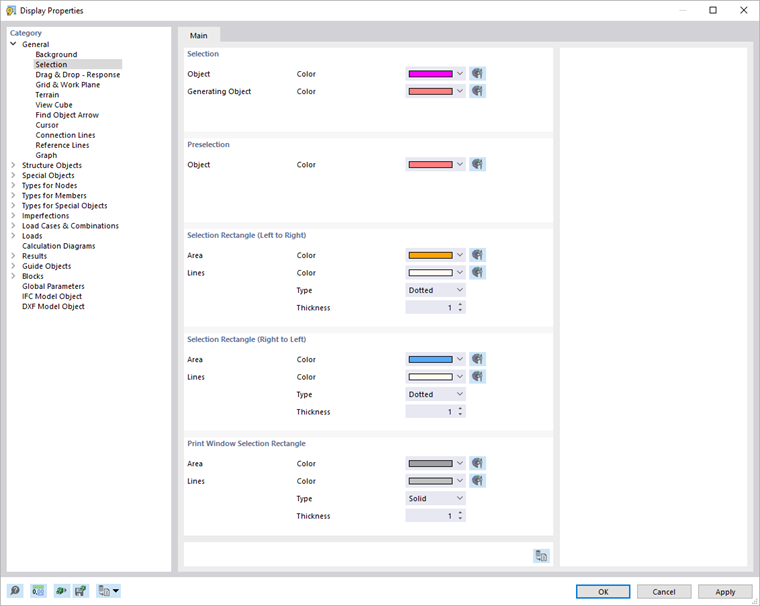

Wybrane obiekty zostaną wyróżnione innym kolorem. W oknie dialogowym 'Właściwości wyświetlania' można dostosować kolory zaznaczenia i ustawienia wstępnego („dotykanie” obiektu bez jego klikania).

Właściwości wybranych obiektów można edytować, klikając dwukrotnie jeden z tych obiektów. Alternatywnie, w menu Edycja kliknij polecenie Edytuj wybór .

Graficzne wybieranie obiektów

Wybór przy użyciu myszy

Aby wybrać obiekt w oknie roboczym, należy kliknąć go lewym przyciskiem myszy. Obiekt pozostaje wybrany do momentu kliknięcia w inny obiekt lub w pustym obszarze okna roboczego. Jeśli chcesz dodać więcej obiektów do wyboru, masz dwie możliwości:

  • Podczas klikania przytrzymaj klawisz Ctrl.
  • Aktywuj ustawienie 'Dodaj do zaznaczenia', klikając przycisk Selektionsmodus .

Wybór z obszarem graficznym

Aby jednocześnie zaznaczyć kilka obiektów w oknie roboczym, należy narysować okno nad obiektami, trzymając wciśnięty lewy przycisk myszy. Obowiązują poniższe zależności: W przypadku rysowania okna od lewej do prawej strony wybrane zostaną wszystkie obiekty w całości leżące w tym obszarze. Jeżeli okno zostanie narysowane od prawej do lewej, wybór obejmuje również wszystkie obiekty, które tylko częściowo znajdują się w tym obszarze. Przypisanymi kolorami można zarządzać w oknie dialogowym Właściwości wyświetlania.

Jeżeli wybór za pomocą okna jest niekorzystny, można skorzystać z alternatyw, dostępnych za pomocą przycisków wyboru na pasku narzędzi. Znajdują się one po lewej stronie przycisku służącego do sterowania zaznaczeniem (patrz image Przycisk ustawień zaznaczenia). Mają one następujące znaczenie:

Selektion mit Rhomboid Wybór rombem
Selektion mit Ellipse Wybór według pola powierzchni eliptycznej
Selektion mit Kreisring Wybór według pola kołowego
Selektion mit Lasso Wybór według pola odręcznego ("Lasso")

Wybór na przykład lassem ułatwia wybieranie obiektów w widoku izometrycznym. Otoczyć obiekty, trzymając wciśnięty lewy przycisk myszy. Zwolnienie przycisku powoduje wybranie obiektów znajdujących się w zaznaczonym obszarze. Ponownie obowiązuje zasada dla kierunków opisana powyżej dla wyboru oknami.

Wybór poprzez płaszczyznę

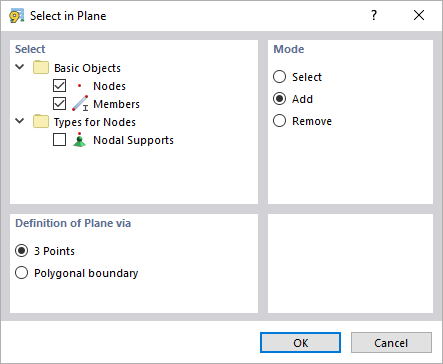

Funkcja 'Wybierz w warstwie ' jest dostępna w menu EdycjaWybór . Umożliwia wybór np. obiektów leżących w płaszczyźnie ukośnej. Wybierz odpowiednie obiekty w oknie dialogowym 'Wybierz w płaszczyźnie'. Po kliknięciu OK można zdefiniować płaszczyznę graficznie za pomocą '3 punktów' lub 'granicy wielokąta'.

Wybrać wolne węzły

Za pomocą funkcji 'Wolne węzły' w menu EdycjaWybór można wybrać wszystkie węzły, które nie mają funkcji dla innych obiektów (np. do definicji prętów). Aby usunąć te węzły, należy nacisnąć klawisz Del.

Znajdowanie obiektu za pomocą numeru

W przypadku większych modeli często trudno jest znaleźć określony obiekt w oknie roboczym. Za pomocą funkcji Znajdź przez numer w menu Edycja można rozpocząć wyszukiwanie na podstawie numeru obiektu.

Na liście zdefiniuj 'Obiekt', który chcesz znaleźć. Następnie należy wprowadzić 'Nr' obiektu lub wybrać numer z listy.

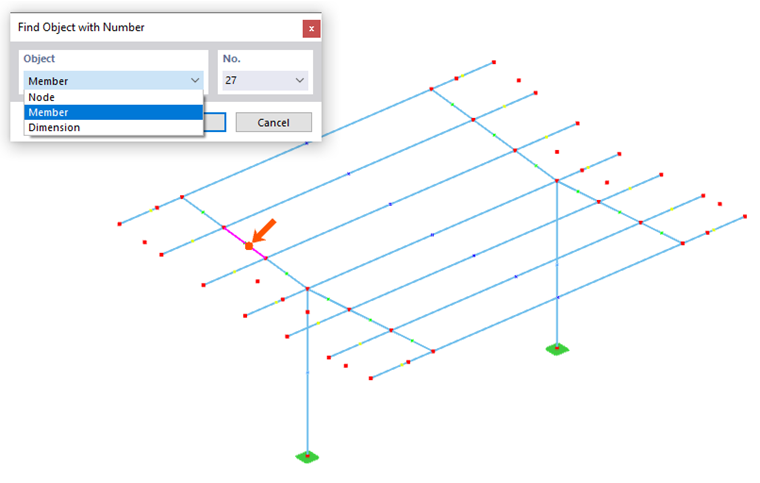

Po naciśnięciu przycisku OK znaleziony obiekt zostaje zaznaczony w oknie roboczym i oznaczony strzałką. Strzałka pozostaje wyświetlana nawet po dostosowaniu obszaru wokół obiektu poprzez powiększenie lub obrót. Strzałka znika po kliknięciu w obszarze roboczym.

Wybór obiektów za pomocą nawigatora

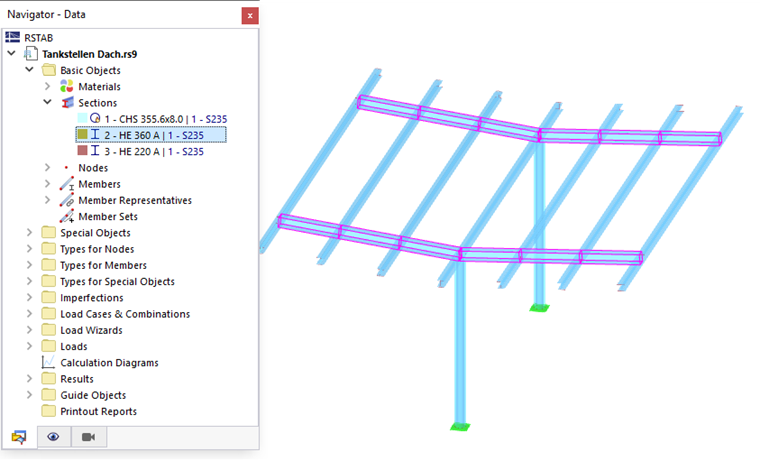

Obiekt można wybrać, klikając odpowiednią pozycję w Nawigatorze - Dane . Funkcja ta obejmuje również właściwości obiektu: Przykładowo, jeżeli w Nawigatorze zostanie wybrany przekrój lub materiał, w oknie roboczym zostaną wybrane wszystkie obiekty, do których przypisany jest przekrój lub materiał. Umożliwia to szybki wybór obiektów do edycji bez aktywowania Widoczności w Nawigatorze ' - Widoki '.

Wybór obiektów poprzez tabelę

Aby wybrać model lub obiekt obciążenia, należy kliknąć odpowiedni wiersz w tabeli Konstrukcja lub Obciążenia .

Informacje

Wybór graficzny za pomocą tabeli jest możliwy tylko wtedy, gdy na pasku narzędzi tabeli jest aktywowany przycisk Wybrać obiekt w grafice (domyślnie).

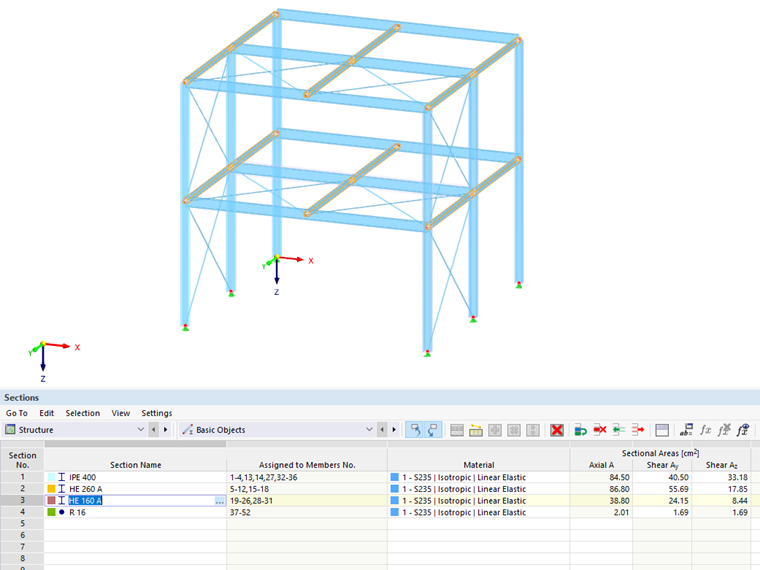

W tabelach obiekty można wybierać za pomocą określonych właściwości: Na przykład w przypadku wybrania linii materiału lub przekroju w oknie roboczym wybrane zostaną wszystkie obiekty, do których przypisany jest materiał lub przekrój.

Wybór obiektów w selekcji obiektów

Selekcje obiektów dają wiele możliwości wyboru obiektów według określonych kryteriów. Kryteria wyboru można zmienić w # extbookmark manual|image026205|Nowe okno dialogowe Wybór obiektu# i zapisanie każdego wyboru obiektu jako obiektu pomocniczego. Funkcje te zostały opisane w rozdziale Wybory obiektów .
