podzielić pręt

Aby podzielić pręt, należy go kliknąć prawym przyciskiem myszy. W menu kontekstowym należy wybrać opcję Podziel pręt.

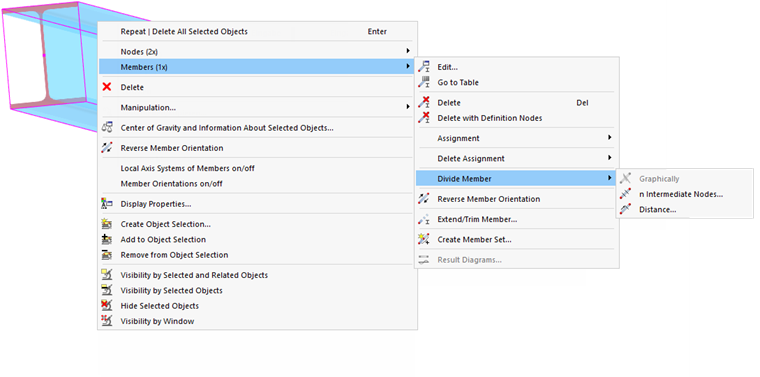

Dzielenie pręta za pomocą menu kontekstowego

Dzielenie za pomocą węzłów pośrednich

Ta funkcja służy do podziału pręta na równe segmenty.

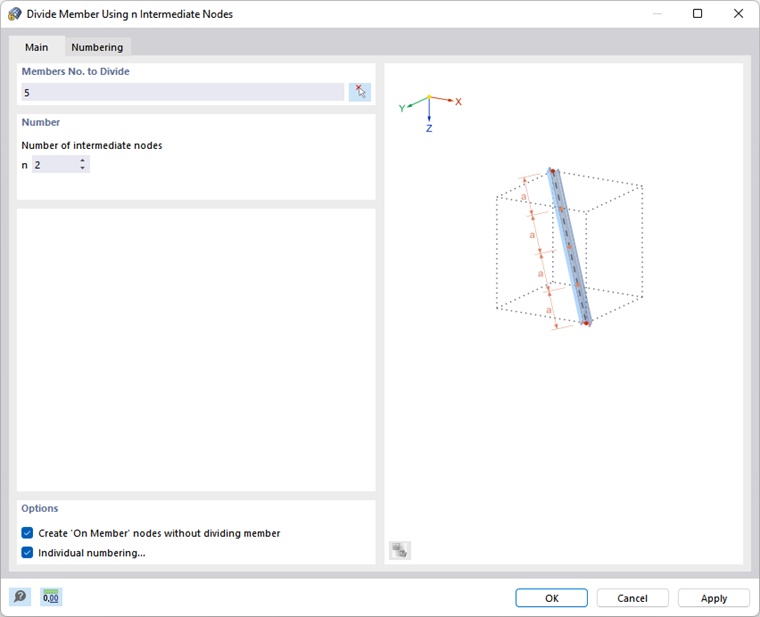

Podział pręta w punktach co jedną trzecią długości

Liczba

W tym celu należy wprowadzić 'Liczbę węzłów pośrednich' n dla podziału. Na przykład pręt jest podzielony w jednej trzeciej przez dwa węzły pośrednie, jak pokazano na rysunku powyżej.

Opcje

Pole wyboru 'Utworzyć na węzłach pręta bez podziału pręta' jest domyślnie nieaktywne. Podczas dzielenia pręta tworzone są nowe pręty. W przypadku zaznaczenia tego pola wyboru pręt pozostaje jako całość. Podział jest przeprowadzany za pomocą węzłów pośrednich typu 'Węzeł na pręcie' (patrz Węzły ). Dzięki temu nie ma potrzeby definiowania prętów ciągłych, a wprowadzanie długości efektywnych i warunków brzegowych do obliczeń jest łatwiejsze.

Oryginał (po lewej), wynik z podziałem (środek) i bez podziału (po prawej)

W przypadku zaznaczenia pola wyboru 'Indywidualna numeracja' można wpłynąć na numerację nowo generowanych prętów i węzłów w zakładce Numeracja.

Numeracja

Zakładka Numeracja jest wyświetlana, jeżeli w zakładce 'Główne' zaznaczone jest pole wyboru Indywidualna numeracja.

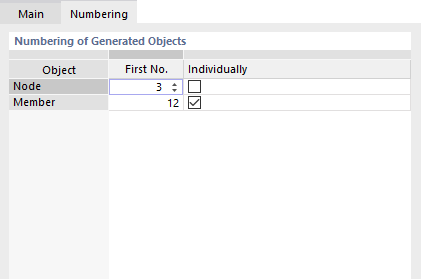

Dostosowywanie numeracji wygenerowanych obiektów

W kolumnie 'Indywidualnie' należy wybrać obiekt, któremu ma zostać przypisana numeracja. Następnie w kolumnie 'Pierwszy nr' można wprowadzić numer początkowy dla nowych węzłów lub prętów. Kolejne obiekty z tej kategorii są ponumerowane w kolejności rosnącej od tego numeru.

Dzielenie na odległość

Ta funkcja służy do podziału pręta w określonym miejscu.

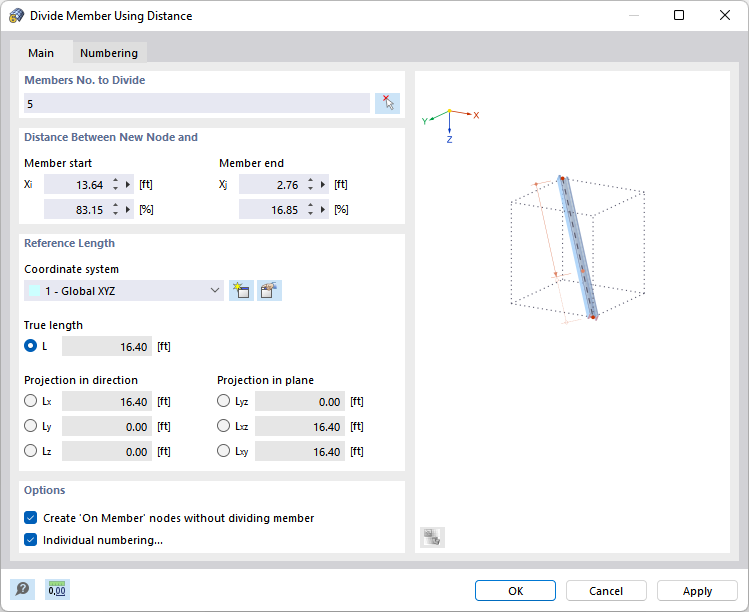

Dzielenie pręta w odległości od początku pręta

Odległość między nowym węzłem a początkiem lub końcem pręta

Określ odległość od węzła początkowego lub końcowego, w którym ma zostać podzielony pręt. Wartość tę można wprowadzić jako długość lub wartość względną. Cztery pola wprowadzania są interaktywne.

Jeżeli odległość odnosi się do długości rzutowanej, rzut należy określić w sekcji 'Długość odniesienia'.

Długość odniesienia

W oknie należy zdefiniować 'Układ współrzędnych', w którym ma nastąpić podział. Można wybrać układ współrzędnych zdefiniowany przez użytkownika z listy lub użyć przycisku .

W większości przypadków odległość podziału odnosi się do 'Długości rzeczywistej' pręta. Jeżeli tak nie jest, należy wybrać odpowiedni 'Rzut w kierunku' osi podanego układu współrzędnych lub odpowiedni 'Rzut w płaszczyźnie'. W sekcji 'Odległość' można następnie wprowadzić odpowiednie wartości podziału.

Opcje

Pole wyboru 'Utworzyć na węzłach pręta bez podziału pręta' określa, czy podczas podziału pręta będą generowane nowe obiekty (patrz akapit Opcje).

W przypadku zaznaczenia pola wyboru 'Indywidualna numeracja' można wpłynąć na numerację nowo generowanych prętów i węzłów (patrz zakładka Numeracja).
