Modele

Kategoria Modele w Dlubal Center zapewnia przegląd projektów i plików modeli.

Podczas analizy statyczno-wytrzymałościowej projekt zazwyczaj dzielony jest na kilka pozycji, W programie RSTAB pozycje te określane są jako "Modele". Nawigator projektów pomaga w zarządzaniu projektami i modelami aplikacji firmy Dlubal.

Nawigator projektów do zarządzania projektami

Twoje projekty zostaną wyświetlone w nawigatorze po lewej stronie. Klikając na projekt w tym drzewie katalogów, można zobaczyć modele tego projektu pokazane po prawej stronie.

Bieżący projekt

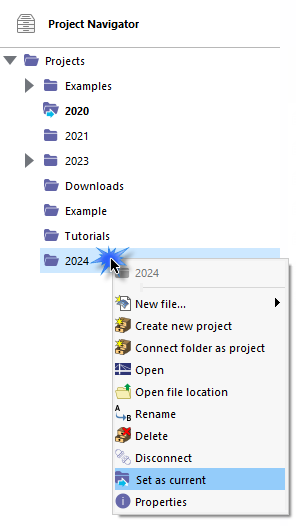

Bieżący projekt jest wyróżniony pogrubioną czcionką i niebieską strzałką obok ikony folderu Bieżący projekt w menu. Aby ustawić inny projekt jako bieżący (na przykład w celu automatycznego zapisania nowych modeli w tym projekcie), należy kliknąć projekt prawym przyciskiem myszy. Następnie w menu kontekstowym należy wybrać opcję Ustawić jako bieżącą.

Właściwości projektu

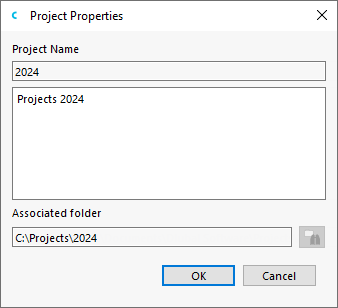

Za pomocą menu kontekstowego można wybrać opcję Właściwości , aby zmienić opis projektu i sprawdzić folder.

Opcja Otwórz lokalizację pliku w menu kontekstowym otwiera Eksploratora Windows. Można tam zobaczyć wszystkie pliki zawarte w wybranym folderze projektu.

Utwórz nowy projekt

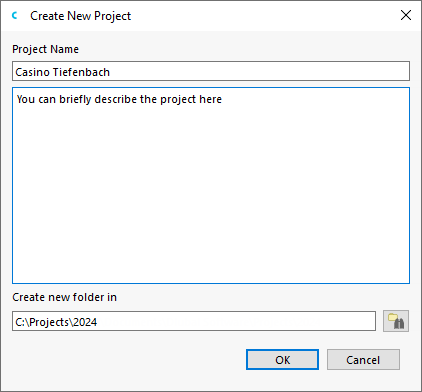

W Nawigatorze kliknij prawym przyciskiem myszy projekt, w którym chcesz utworzyć nowy projekt. Aby zarządzać nowym projektem jako główną pozycją w nawigatorze, należy kliknąć prawym klawiszem myszy nadrzędny wpis 'Projekty'. Następnie należy użyć menu kontekstowego #image024988]] projektu, wybrać opcję Utwórz nowy projekt , aby otworzyć okno dialogowe o tej samej nazwie.

Wprowadź tytuł projektu jako 'Nazwa projektu'. 'Opis' projektu jest opcjonalny. Ten krótki opis pojawia się również w raporcie (patrz rysunek #extbookmark manual|image025161|Opis modelu w raporcie#), ale nie ma już znaczenia w dalszej części.

W polu 'Utwórz nowy folder w' należy zdefiniować folder folderu projektu. Można użyć funkcji Przeglądaj folder plików można wybrać w Eksploratorze. Jeśli chcesz utworzyć nowy folder dla projektu, dodaj jego nazwę do ścieżki katalogu. Kliknięcie przycisku OK powoduje potwierdzenie zapytania w oknie dialogowym 'Utworzyć folder'.

Dodaj istniejący projekt

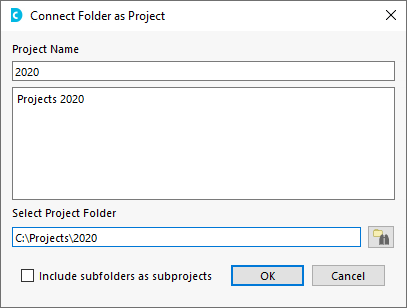

Za pomocą tej funkcji można zintegrować folder z plikami modeli z zarządzaniem projektami w Dlubal Center. W Nawigatorze kliknij prawym przyciskiem myszy projekt, w którym chcesz zarządzać folderem. Aby zarządzać folderem jako wpisem głównym, należy kliknąć prawym przyciskiem myszy wpis nadrzędny 'Projekty'. W menu kontekstowym projektu należy wybrać opcję Dodaj istniejący projekt. W oknie dialogowym 'Wybierz folder'zdefiniuj folder i kliknij przycisk 'Wybierz folder'.

'Nazwa projektu' jest pobierana z nazwy folderu. Ty też możesz to zmienić. Opcja 'Dołącz podfoldery jako podprojekty' umożliwia uwzględnienie w zarządzaniu projektami wszystkich folderów w folderze projektu.

Zmienić nazwę projektu

W nawigatorze należy kliknąć projekt prawym przyciskiem myszy. W menu kontekstowym projektu #image024988 należy wybrać opcję Zmień nazwę. Następnie w oknie dialogowym 'Zmień nazwę elementu' należy wprowadzić nową nazwę projektu.

Odłącz projekt

Za pomocą tej funkcji można usunąć folder z zarządzania projektami w Centrum Dlubal bez jego usuwania. Kliknij folder prawym przyciskiem myszy. Następnie za pomocą menu kontekstowego projektu należy wybrać opcję Odłączyć projekt.

Informacje

Projekt zostanie usunięty tylko z Nawigatora projektów. Folder na dysku twardym i jego zawartość pozostaną zachowane.

Usuwanie projektu

Kliknij projekt prawym przyciskiem myszy. Następnie w menu kontekstowym projektu należy wybrać opcję Usunąć projekt. W ten sposób folder wraz z zawartością zostanie całkowicie usunięty z dysku twardego. Jeżeli w folderze znajdują się również pliki innych programów, tylko pliki RSTAB i RFEM zostaną usunięte, a folder pozostanie.

Wskazówka

Usunięte modele znajdują się w koszu systemu Windows.

Tworzenie nowego modelu

Nowy model można utworzyć nie tylko w interfejsie użytkownika programu RSTAB, ale także w Dlubal Center. Należy skorzystać z listy w sekcji nawigatora Nowy.

Kliknięcie pozycji Model w programie RSTAB powoduje otwarcie okna dialogowego 'Nowy model - Dane podstawowe' (patrz ilustracja Nowy model - Dane podstawowe ). W oknie tym można wpisać nazwę modelu oraz zdefiniować jego podstawowe parametry.

Ustawianie filtrów

Użyj Filtr na pasku nad przeglądem modeli (patrz ilustracja Zarządzaj modelami w Centrum Dlubal) można wyświetlać lub ukrywać funkcję filtrowania. Alternatywnie można użyć przycisków #imag w Nawigatorze projektu.

Modele można filtrować według różnych kryteriów.

Modele wybranego projektu

Wszystkie modele RSTAB projektu wybrane w Nawigatorze projektu są wyświetlane w środku Dlubal Center. Są one wymienione w podglądzie wraz z nazwami modeli.

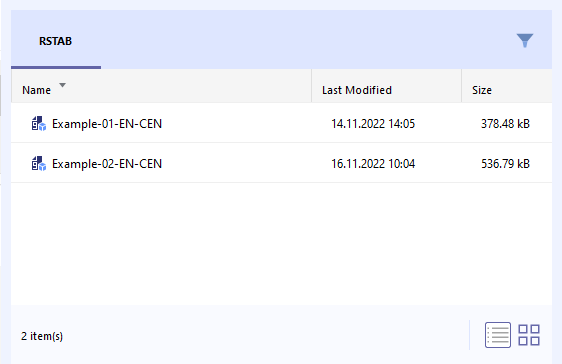

Rozmiar wyświetlacza można dostosować za pomocą suwaka w prawym dolnym rogu. Za pomocą przycisków Widok symboli modeli i Widok listy modeli można określić, czy modele mają być wyświetlane jako ikony czy na liście.

">image025061@

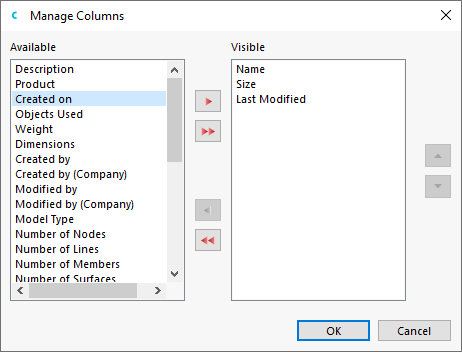

Użyj Dostosowywanie słupów można określić, które kolumny mają być wyświetlane na liście.

Wskazówka

Menu kontekstowe Modelu umożliwia kopiowanie, przesuwanie lub zmianę nazwy modelu. Ponadto można usuwać wyniki lub protokoły wydruku bez otwierania modelu.

Szczegóły wybranego modelu

W sekcji Dlubal Center po prawej stronie można zobaczyć podgląd wybranego modelu wraz z ważnymi informacjami o modelu i pliku. Wyświetlane są tu również nazwiska osób, które utworzyły i ostatnio edytowały model.
