Rysunki

Do dokumentacji można wykorzystać dowolną grafikę wyświetlaną w oknie roboczym. W ten sposób można przesłać grafikę do drukarki, zintegrować ją z protokołem wydruku lub wydrukować w formacie PDF. Wybierz odpowiednią opcję za pomocą przycisku listy .

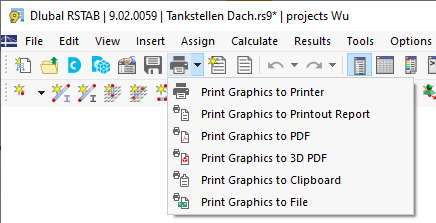

Wybór opcji wydruku graficznego

To samo dotyczy wykresów wyników dla prętów i zbiorów prętów oraz szczegółów przekrojów, które można wydrukować za pomocą przycisku w odpowiednim oknie dialogowym.

Wyświetlone zostanie okno dialogowe 'Wydruk grafiki'. Zdefiniuj ustawienia drukowania dla obrazu, aby przenieść go odpowiednio do drukarki lub do protokołu wydruku.

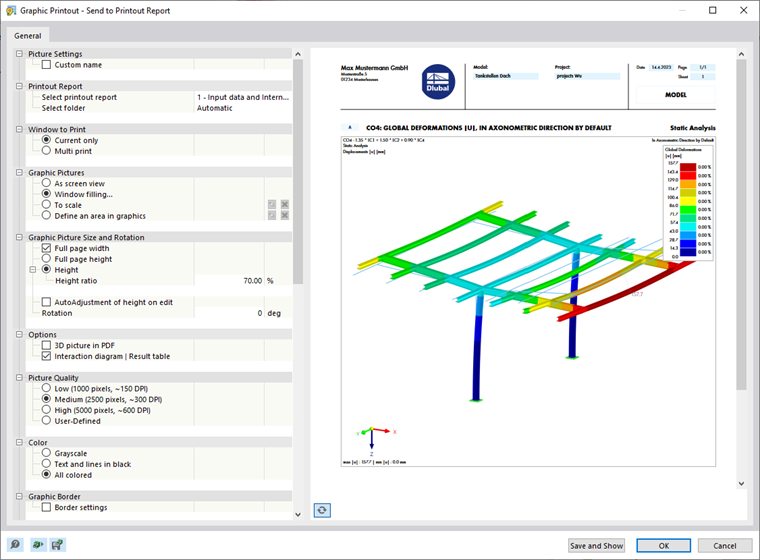

Okno dialogowe "Wydruk grafiki"

Ustawienia obrazu

Aby zmienić domyślny tytuł grafiki, należy zaznaczyć pole wyboru 'Nazwa użytkownika'. Następnie można wprowadzić własny opis.

Raport

Kategoria ta jest dostępna podczas przesyłania grafiki do protokołu wydruku. Z listy 'Wybierz protokół wydruku' należy wybrać protokół, w którym ma być przechowywana grafika.

Program RSTAB drukuje grafikę 'Automatycznie' w odpowiednim rozdziale. Jeżeli chcesz przypisać grafikę do określonej kategorii, wybierz rozdział z listy 'Wybierz folder'.

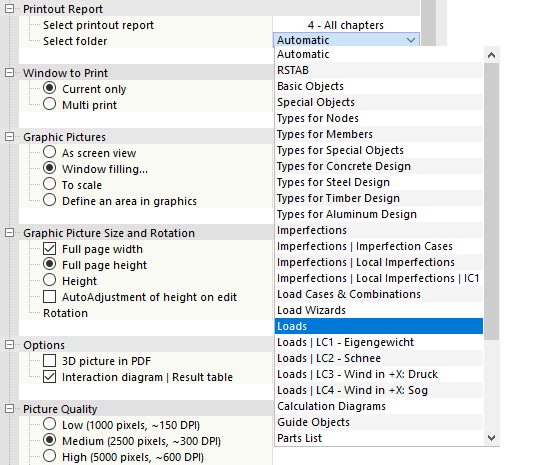

Wybór folderu protokołu wydruku dla grafiki

Okno do wydruku

W tej kategorii można określić, czy chcesz wydrukować 'Tylko bieżące (okno)', czy kilka obrazów. Opcje drukowania wielu grafik zostały opisane w rozdziale Korzystanie z drukowania wielokrotnego .

Obrazy graficzne

Ta kategoria określa format, w jakim grafika jest umieszczana na arkuszu. Możliwe jest również zdefiniowanie tylko części widoku. Po każdej zmianie można sprawdzić dane w podglądzie.

• Jako widok ekranu: Zastosowano taką samą skalę wyświetlania, jak na monitorze. Pozwala to drukować powiększone obszary lub widoki specjalne.
• Wypełnienie okna: Widok ogólny jest skalowany do rozmiaru strony. Aktualnie ustawiony kąt widzenia jest używany do wyświetlania całego modelu w określonym Rozmiarze obrazu grafiki. W ten sposób obszary krawędzi wokół grafiki są zminimalizowane lub przekroje są wydłużane w celu wyświetlenia całego modelu.
• Skalowanie: Grafika jest drukowana w skali zdefiniowanej w polu tekstowym. Również w tym przypadku zostaje użyty aktualny kąt widzenia. Za pomocą przycisku należy zdefiniować obszar widoku, który ma zostać wydrukowany w skali (opis poniżej).
• Zdefiniuj obszar w grafice: Drukowany jest zdefiniowany przez użytkownika obszar widoku, który można zdefiniować graficznie w oknie. Należy kliknąć przycisk obok pola wyboru. Wyświetlone zostanie okno robocze z oknem dialogowym 'Edytuj rysunek protokołu wydruku'.

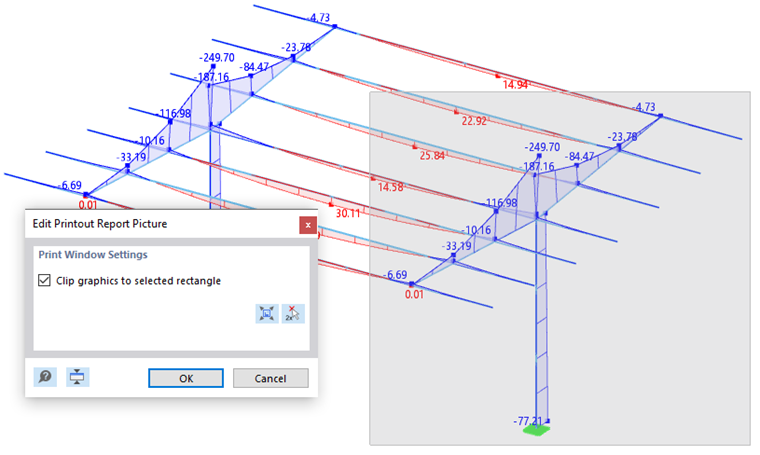

Definiowanie obszaru wydruku w grafice

Dostosuj obszar do wydrukowania, przesuwając krawędzie okien. Alternatywnie można użyć przycisku , aby zdefiniować okno, klikając dowolne dwa punkty. Okno można przesuwać przytrzymując wciśnięty przycisk myszy.

Przycisk ustawia bieżący widok jako obszar do wydrukowania.

W przypadku wyczyszczenia pola wyboru 'Przytnij grafikę do wybranego prostokąta', obraz, który ma zostać wydrukowany, obejmuje również obszary widoku, które leżą poza oknem prostokąta, w zależności od ustawień strony.

rozmiar i obrót obrazu

W tej sekcji można zdefiniować rozmiar grafiki na papierze. Jeżeli pole wyboru 'Pełna szerokość strony' jest zaznaczone, lewa kolumna marginesu jest również używana dla drukowanego obrazu.

Jeżeli nie chcesz używać dla grafiki pola 'Całkowitej wysokości strony', zaznacz pole wyboru 'Wysokość'. Następnie można zdefiniować stosunek wysokości obszaru graficznego do wysokości strony.

Opcje

Aby zapisać obraz jako interaktywną grafikę 3D w dokumencie, należy zaznaczyć pole wyboru 'Obraz 3D w PDF'. Ogólne informacje na temat dokumentów 3D PDF można znaleźć w tym artykule technicznym: Wizualna kontrola modelu za pomocą funkcji drukowania do formatu 3D PDF.

Pole wyboru ' Diagram interakcji | Pole wyboru Tabela wyników' jest istotne dla rozszerzenia Wymiarowanie betonu. Umożliwia ona kontrolowanie wyświetlania tabeli z wynikami numerycznymi oprócz wykresu.

Jakość obrazu

Ta kategoria umożliwia dostosowanie rozdzielczości drukowania. Średnia jakość jest wstępnie ustawiona na maksymalnie 2500 x 2500 pikseli. Dzięki wysokiej jakości 5000 x 5000 pikseli i 32-bitowej głębi kolorów generowana jest duża ilość danych, co może powodować problemy w przypadku niektórych sterowników drukarek. Dlatego należy zachować ostrożność przy korzystaniu z wysokiej rozdzielczości.

Aby zdefiniować jakość obrazu ręcznie, należy aktywować opcję 'Zdefiniowane przez użytkownika'.

Kolor

Wysyłając dane wyjściowe do drukarki monochromatycznej, można wydrukować 'Tekst i linie w kolorze czarnym' zamiast w 'Skali szarości', aby poprawić czytelność. Nie ma to wpływu na kolorowe wykresy wyników i symbole podpór. Na wydruku pojawiają się one w kolorze.

Za pomocą opcji 'Skala szarości' sterownik drukarki dostosowuje kolory. W programie RSTAB nie ma możliwości ustawienia.

Granice grafiki

Jeśli chcesz dostosować marginesy wokół obrazu, zaznacz pole wyboru 'Ustawienia marginesów'. Następnie można zdefiniować poszczególne odległości.

Dostosowywanie krawędzi grafiki

Ściśnij lub rozciągnij model

Aby wyświetlić model w sposób zniekształcony, należy zaznaczyć pole wyboru 'Wg współczynnika w kierunku'. Następnie można skompresować lub rozciągnąć grafikę o współczynniki inne niż 1 dla każdego kierunku globalnego (patrz ilustracja powyżej). Tego rodzaju zmiany ustawień są jednak konieczne tylko w wyjątkowych przypadkach.

Współczynniki wyświetlania

W tej kategorii można dostosować współczynniki wyświetlania dla poszczególnych typów wyników. Wyniki na wydruku można skalować niezależnie od bieżącego okna roboczego, co jest konieczne na przykład do ostatecznego przygotowania dokumentacji.

Po zaznaczeniu pola wyboru 'Wyświetl współczynniki' otwierany jest katalog wyników wraz z dodatkami. Aktywuj 'analizę statyczną'. Następnie można dostosować współczynniki dla każdego typu wyniku.

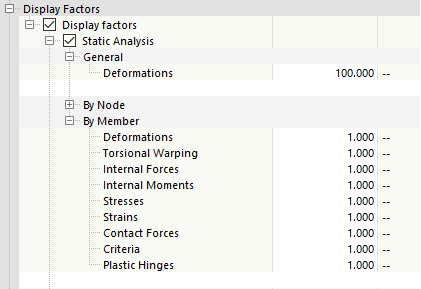

Dostosowywanie współczynników wyświetlania

Rozmiar tekstu

Rozmiar czcionki linii wymiarowych, numeracji lub komentarzy zależy od sterownika drukarki. Jeżeli teksty te są słabo czytelne na wydruku graficznym lub są zbyt duże, można zmienić współczynnik skalowania w tej sekcji katalogu. Często jest to konieczne w przypadku wydruków wielkoformatowych.

Rozmiar symbolu

Wielkość symboli węzłów, podpór lub przegubów zależy również od sterownika drukarki. Jeżeli na wydruku graficznym te symbole są za małe lub za duże, można dostosować współczynnik skalowania w tej sekcji katalogu. To ustawienie jest przydatne podczas drukowania.

Ramka i tabelka rysunkowa

Grafika może być wydrukowana na wydruku bez ramki ('Brak') lub może być 'Oprawiona'.

Aby dodać tabelkę rysunkową do grafiki, należy zaznaczyć odpowiednie pole wyboru. Program RSTAB tworzy standardową tabelkę rysunkową z informacjami o projekcie i modelu.

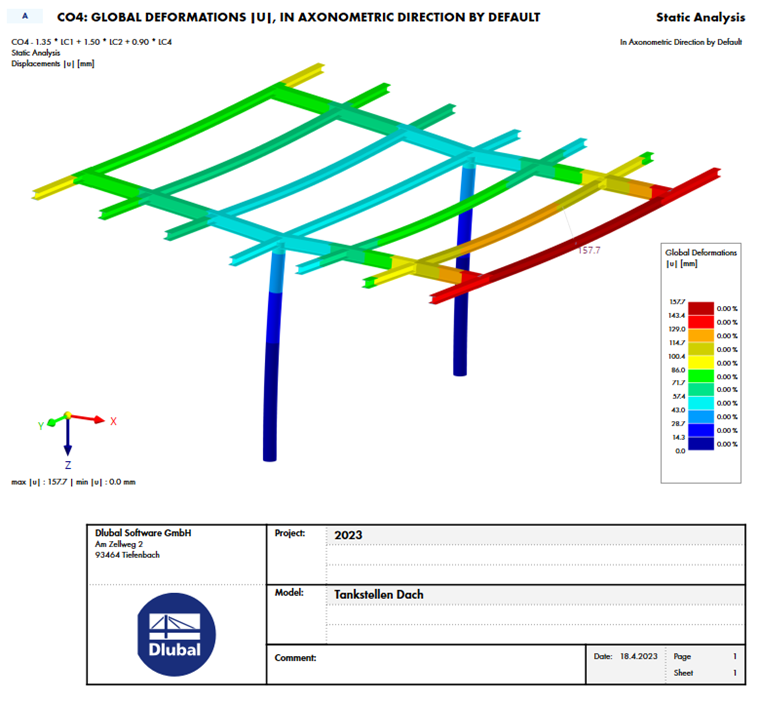

Wydruk graficzny z tabelką rysunkową

W zakładce Tabelka rysunkowa można dostosować zawartość i układ tabelki rysunkowej.

Dostosowywanie danych tabelki rysunkowej

Aby zmienić wstępnie zdefiniowany opis projektu i modelu, usuń zaznaczenie pola wyboru 'Synchronizuj z danymi bazowymi'. Następnie pola stają się dostępne dla wpisów zdefiniowanych przez użytkownika.

W kategorii 'Rozmiar i wyrównanie' można dostosować szerokość i wysokość tabelki rysunkowej. Wartość 'Odsunięcie w pionie' określa odległość między grafiką a tabelką rysunkową.

Skala kolorów

Ta kategoria jest dostępna, gdy wyniki są wyświetlane w wielu kolorach. W tym miejscu można określić, czy legenda panelu sterowania ma pojawiać się na wydruku graficznym i w jakim miejscu jest umieszczana.

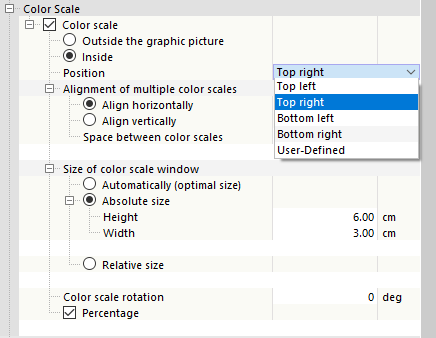

Dostosowywanie skali kolorów wydruku graficznego

Jeżeli skala kolorów jest 'Poza rysunkiem graficznym', pasek okna graficznego jest odłączany i wykorzystywany do tworzenia legendy. W polu 'Rozmiar okna skali kolorów' można dostosować szerokość paska.

Jeżeli skala kolorów wynosi 'Wewnątrz', kolor zachodzi na część obrazu. Można dostosować 'Pozycję' legendy za pomocą wpisów na liście, definiując inny narożnik.

'Wyrównanie kilku kolorowych pasków' nie ma znaczenia dla grafik wyników analizy statycznej.

'Rozmiar okna skali kolorów' jest dobierany automatycznie w taki sposób, aby legenda była łatwa do odczytania, a model był jak najmniej zakryty. Rozmiar można jednak również określić w wymiarach bezwzględnych lub względem rozmiaru obrazu.

W razie potrzeby można ustawić 'Obrót skali kolorów'. Skorzystaj z wpisów na liście.

Jeżeli wartości procentowe w legendzie nie są potrzebne (patrz ilustracja image035020 Wydruk graficzny z tabelką rysunkową , usuń zaznaczenie pola wyboru 'Procent'.

Kolor rednerowanych obiektów

Za pomocą pola wyboru 'Kolor renderowanych obiektów' można sterować wyświetlaniem legendy na wydruku dla grafik z ustawieniami kolorów ustawionymi dla właściwości obiektu.

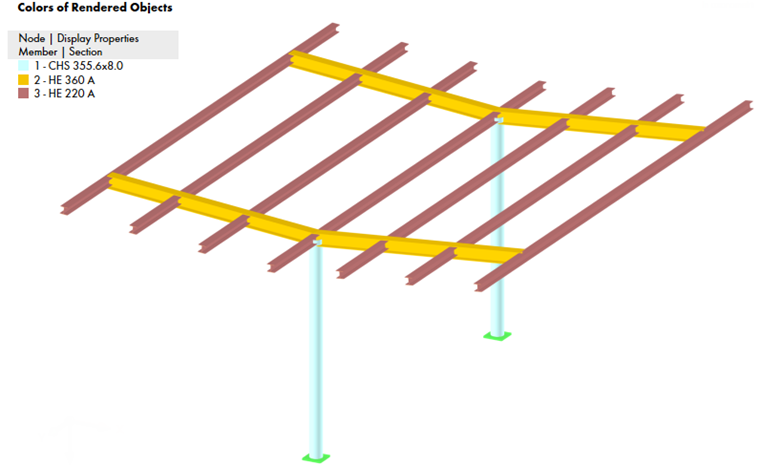

Wydruk z panelem kolorów renderowanych obiektów

Ogólny widok

Obraz poglądowy to mały ogólny widok modelu, który pojawia się na wydruku graficznym. Ułatwia orientację w przypadku prezentacji powiększonych. Po zaznaczeniu pola wyboru 'Obraz poglądowy' można zdefiniować rozmiar i położenie małego okna.

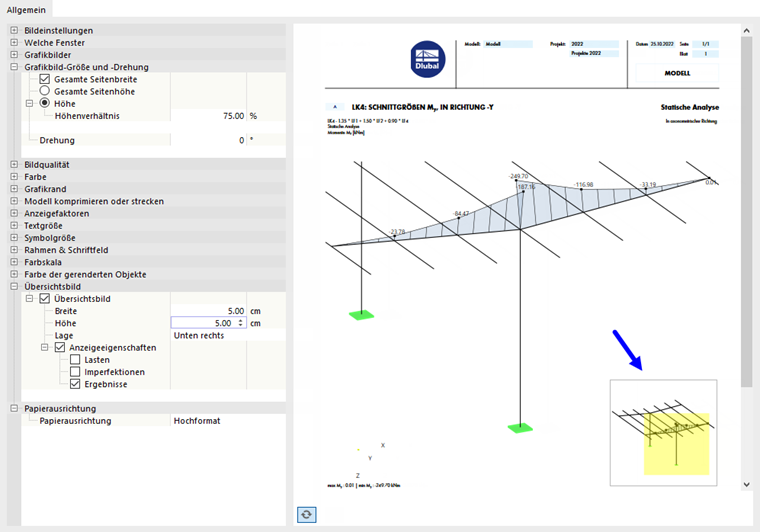

Dostosowywanie obrazu ogólnego

Na rysunku poglądowym obszar widoczny na wydruku graficznym jest wyróżniony kolorem.

Jeżeli obraz poglądowy ma również przedstawiać obciążenia, imperfekcje lub wyniki, należy zaznaczyć pole wyboru 'Ustawienia wyświetlania' i aktywować odpowiednie kategorie.
