Bloki

Kategoria Bloki w Centrum Dlubal umożliwia przegląd elementów modelu, które zostały zapisane jako szablon. Już podczas instalacji udostępniona została duża liczba stypizowanych elementów.

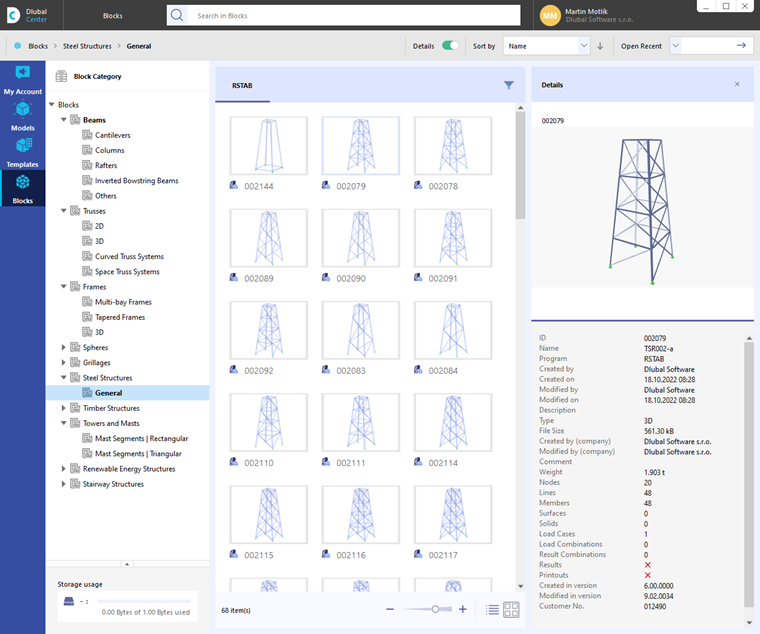

'Bloki' w Centrum Dlubal
'Bloki' w Centrum Dlubal
Wskazówka

Za pomocą funkcji Zapisz jako blok w menu Plik programu RSTAB można zapisać wybrane obiekty jako blok.

Pojęcie tej kategorii odpowiada koncepcji modeli .

Informacje

Kategoria 'Bloki' umożliwia przegląd wszystkich bloków zawierających elementy prętowe. Aby użyć bloku w bieżącym modelu, należy użyć przycisku wstawić blok na pasku menu programu RSTAB. Dalsza procedura jest opisana w rozdziale bloki .
