Reprezentaty zbiorów prętów są szablonami dla zbiorów prętów o identycznych właściwościach dotyczących materiału, przekroju, typu i długości oraz typu zbioru prętów. Funkcja odpowiada możliwościom dla prętów opisanym w rozdziale Przedstawiciele prętów .

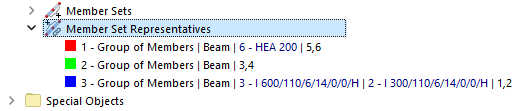

Przedstawiciele nie są tworzone ręcznie, ale są tworzone automatycznie przez program RSTAB na podstawie właściwości zbiorów prętów w modelu. Są one wyświetlane w nawigatorze.
Domyślnie program RSTAB tworzy reprezentatywne dla następujących kryteriów:
- materiał pręta
- przekrój pręta
- Typ linii
- Typ pręta
- długość pręta
- Typ zbioru prętów
- Orientacja pręta
Kreator reprezentatywnych zbiorów prętów umożliwia doprecyzowanie wymienionych kryteriów. Ten kreator znajduje się w oknie dialogowym 'Ogólne dane modelu', 'Przedstawienie zbioru prętów ', które można otworzyć za pomocą przycisku
lub za pomocą 'Przedłużenia zbiorów prętów ' menu kontekstowe w Nawigatorze ( porównaj zdjęcie # extbookmark manual|image025458|'Przedstawiciele prętów' - menu skrótów#).
Właściwości reprezentatywne można sprawdzić w oknie dialogowym 'Edytować reprezentatywne zbiory prętów'. Okno dialogowe można otworzyć za pomocą funkcji menu kontekstowego Edytuj lub przez dwukrotne kliknięcie pozycji nawigatora.
'Lista' zawiera przegląd wszystkich przedstawicieli modelu. W sekcji okna dialogowego 'Zbiory prętów' wyświetlane są numery zbiorów prętów, które mają te same właściwości i są przypisane do wybranego reprezentatywnego.
W zakładce Podstawowe wyświetlane są informacje o ' | Analityczny' dla reprezentatywnego dla analizy statyczno-wytrzymałościowej. 'Podsumowanie' pokazuje między innymi łączną masę zbiorów prętów uwzględnionych w reprezentatywnym.
