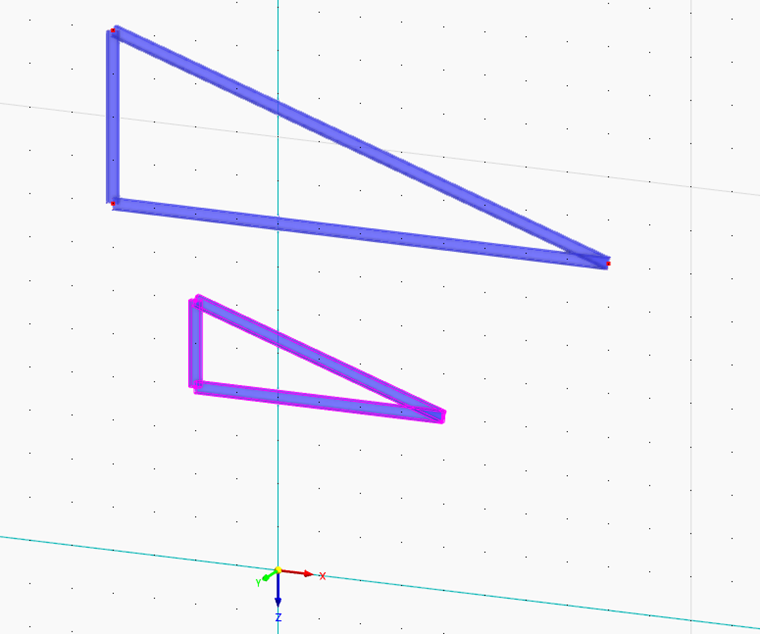

Przy użyciu funkcji Skala w menu 'Edytować' → 'Manipulacja' dostępne są różne opcje, które umożliwiają równomierną zmianę wymiarów wybranych obiektów. Poniższy rysunek przedstawia konstrukcję wspornikową oraz kopię, która została rozciągnięta o współczynnik 2 w stosunku do punktu początkowego.
Główne
Zakładka Główne zarządza podstawowymi parametrami skalowania obiektów.
Kopiuj
Jeżeli nie jest zaznaczone pole wyboru 'Utwórz kopię', wybrane obiekty zostaną przeskalowane. Jeżeli chcesz utworzyć jedną lub więcej kopii, zaznacz to pole wyboru. Następnie należy wprowadzić 'Liczbę kroków' opisującą liczbę kopii.
Parametry skalowania
Wprowadź 'Współczynnik skalowania' k. W ten sposób można zdefiniować współczynnik skali, przez który mnożona jest odległość wybranych obiektów od punktu odniesienia (patrz grafika okna dialogowego).
Zdefiniuj 'Układ współrzędnych', w którym obiekty mają być skalowane. Można wybrać z listy układ współrzędnych użytkownika lub utworzyć nowy za pomocą przycisku
.
Lista 'Skalowanie' zawiera trzy opcje definiowania kierunku skalowania:
- Punkt: Wszystkie współrzędne obiektu (X, Y i Z) są skalowane w odniesieniu do jednego 'punktu', którego współrzędne muszą zostać zdefiniowane.
- Kierunek i punkt: Skalowana jest tylko jedna współrzędna obiektu. Wybierz z listy 'Kierunek', którego współrzędne chcesz dostosować, i zdefiniuj 'Punkt P' jako punkt odniesienia.
- 2 punkty: Kierunek skalowania leży w dowolnym miejscu w przestrzeni. Wprowadź współrzędne dla 'Punktu P1' i 'Punktu P2', aby zdefiniować kierunek. Za pomocą przycisku
można graficznie zdefiniować punkty.
Numeracja
Zakładka Numerowanie i opcje jest wyświetlana tylko podczas kopiowania. W tym miejscu można wpłynąć na numerację nowych obiektów i wprowadzić ustawienia przydatne podczas kopiowania. Funkcje znajdują się w rozdziale # extbookmark manual|zakładka numerowanieIOpcje|Przenieś i skopiuj rozdział.
Połączenia obiektów
Zakładka Połączenia stopni jest wyświetlana, jeśli zaznaczono pole wyboru 'Połączenia stopni' w zakładce i opcje zakładek. Funkcje znajdują się w rozdziale # extbookmark manual|stepLinksTab|Przenieś i skopiuj rozdział.
