Eine Knotenfreigabe ermöglicht es, das Modell an einer bestimmten Stelle zu entkoppeln. Damit können Sie beispielsweise modellieren, dass ein Träger lose auf einem anderen liegt (siehe Bild Trägerkreuzung mit Knotenfreigabe). Die Freiheitsgrade am Knoten werden über den 'Knotenfreigabe-Typ' gesteuert, der die Eigenschaften des Gelenks beschreibt.
Bei Knotenfreigaben entstehen doppelte Knoten, die zu verschiedenen Teilen des Modells gehören. Zwischen diesen Knoten wird ein unsichtbarer Stab erzeugt. Die Schnittgrößen sind wie für einen Stab mit dem Anfang im Originalknoten und dem Ende im entkoppelten Knoten geregelt.
Typ zwolnienia węzłowego

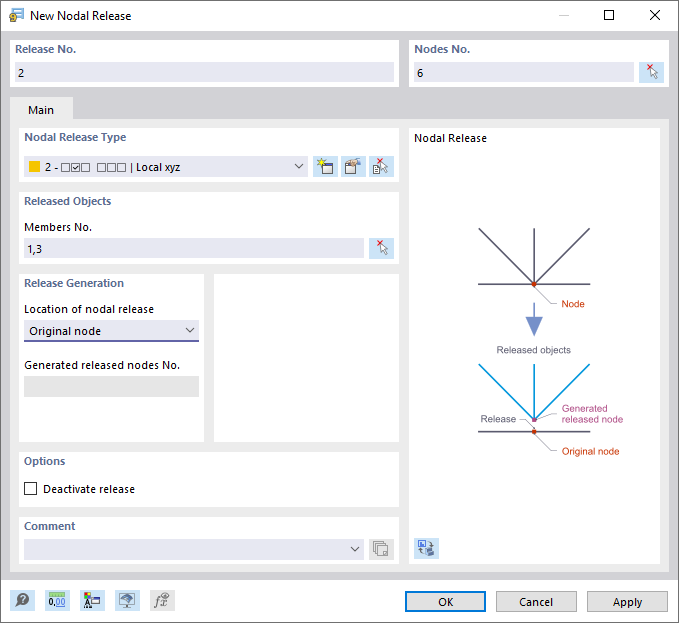

Die Eigenschaften der Freigabe werden durch ein Gelenk beschrieben, das im im Prinzip einem Stabendgelenk entspricht. Wählen Sie den Freigabetyp in der Liste aus oder definieren über die Schaltfläche
einen neuen Typ. Der entsprechende Dialog ist im Kapitel Knotenfreigabe-Typen beschrieben.
Obiekty ze zwolnieniem
Geben Sie die Nummern der Stäbe an, die am Knoten entkoppelt sind. Über die Schaltfläche
können Sie die Objekte im Arbeitsfenster grafisch festlegen.
Generowanie zwolnienia
Wie oben erwähnt, erzeugt RSTAB eine Kopie des Knotens. Wählen Sie in der Liste aus, ob die Freigabe (das Gelenk) am 'Ursprungsknoten' oder am 'Freigegebenen Knoten' positioniert werden soll. Diese Vorgabe steuert, mit welchem Teil des Modells sich das Gelenk verformt, und kann so die Ergebnisse beeinflussen.
Opcje
Mit dem Kontrollfeld 'Freigabe deaktivieren' können Sie die Entkopplung am Knoten für bestimmte Untersuchungen aufheben, ohne die Knotenfreigabe zu löschen.
Przykład

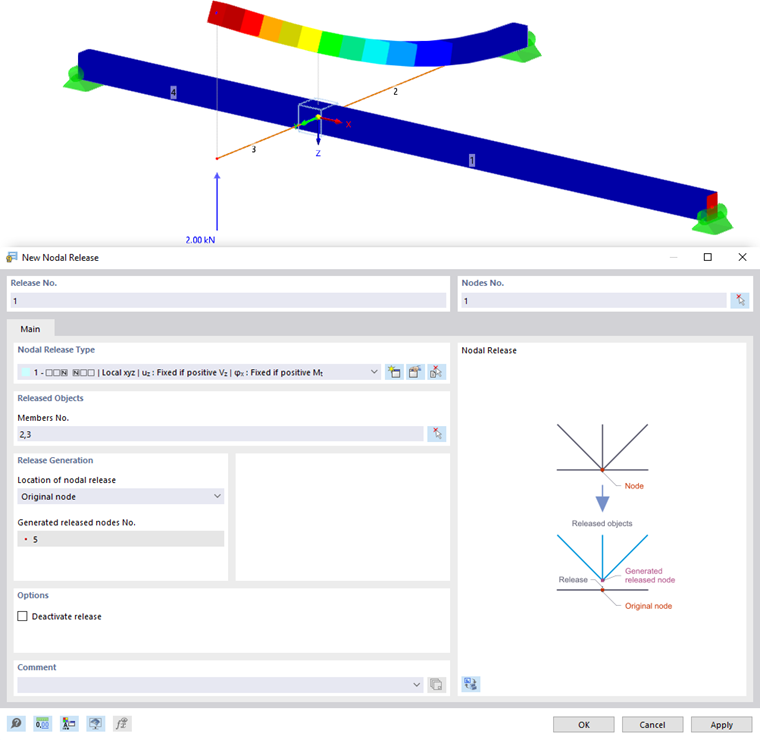

Belka wspornikowa leży luźno na podciągu. Die Stäbe am Knoten werden bei abhebenden Lasten entkoppelt, wenn ein Knotenfreigabe-Typ in Form eines Querkraftgelenks für die Richtung uZ mit nichtlinearer Wirkung vorliegt. Zusätzlich ist die Rotation um die X-Achse freigegeben, die ebenfalls nichtlinear wirkt.
