Każdy model jest definiowany przez obiekty konstrukcji. Obiekty te spełniają określoną funkcję w układzie konstrukcyjnym. Na przykład podpora węzłowa lub pręt reprezentują obiekty typu Konstrukcja , ale nie są linią wymiarową ani siatką liniową. W analizie statycznej modelu uwzględniane są właściwości geometryczne obiektu konstrukcji oraz jego właściwości związane ze sztywnością. Długość, materiał, typ pręta i przekrój pręta mają zatem wpływ na sztywność, a tym samym na rozkład sił wewnętrznych i momentów w układzie.

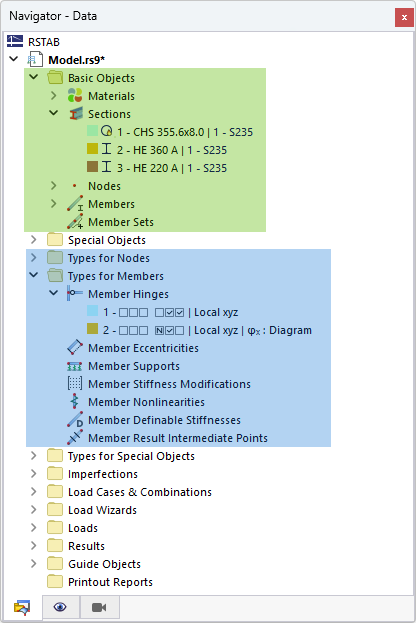

Dane dotyczące konstrukcji są uporządkowane w nawigatorze oraz w tabeli w następujący sposób: Kategoria Obiekty podstawowe służy do zarządzania podstawowymi obiektami konstrukcyjnymi, takimi jak węzły lub pręty. Kategorie Typy opisują specyficzne właściwości podstawowych obiektów, takich jak podpory węzłów lub prętów.

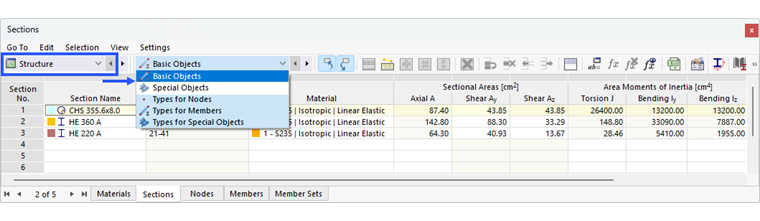

Tabela zawiera podstawowe obiekty i odpowiednie typy w kategorii Konstrukcja.

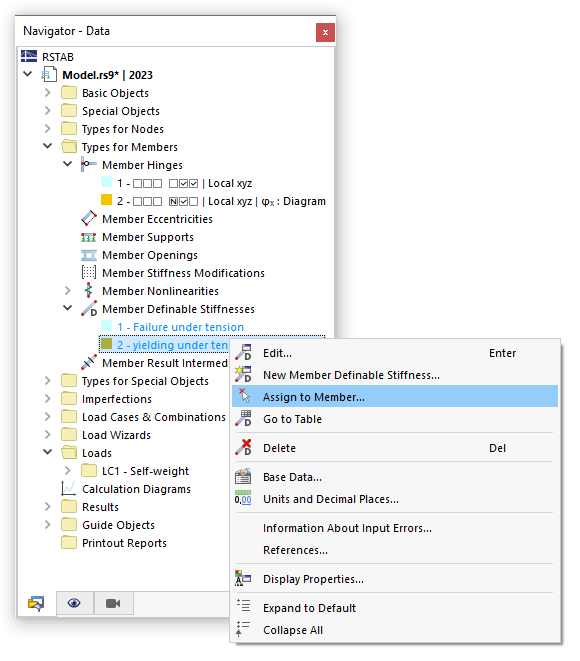

W oknach dialogowych do wprowadzania danych obiekty podstawowe są interaktywnie powiązane z typami. W ten sposób można przedefiniować typy bez opuszczania okna dialogowego lub graficznie przypisać właściwości jako typy do obiektu podstawowego (patrz ilustracja Edytuj podporę pręta nr). ==== Przykład ==== Pręt reprezentuje obiekt podstawowy. Dla tego pręta należy zastosować przegub i nieliniowość. Te dodatkowe właściwości można aktywować w zakładce 'Główne'. W oknie dialogowym pojawią się dwie nowe zakładki. Na tych kartach można wybrać z list właściwości 'Przegub pręta' i 'Nieliniowość pręta' lub przedefiniować je w celu przypisania do pręta. image@033777#
