Połączenia węzłowe

Połączenie węzłowe ułatwia łączenie węzłów z sąsiednimi obiektami. Das Programm sucht nach Knoten und Stäben innerhalb eines bestimmten Bereichs und stellt die Verbindung in Form von Stäben des Typs Starrstab her. So lassen sich schnell freie Knoten mit dem System verbinden oder isolierte Komponenten koppeln.

Okno "Nowe sprzężenie węzłowe"

Łącznie

Definieren Sie in Register Basis den Typ der Knotenkopplung. Im Abschnitt 'Zugewiesen an' können Sie die Knoten festlegen, die jeweils als "Ursprung" für die Suche relevant sind.

Verbindung zulassen zu

Für die Suche nach Verbindungsmöglichkeiten stehen zwei Objekttypen zur Auswahl:

• Węzeł
• Pręty

Mit den Kontrollfeldern können Sie die Kopplungsmöglichkeiten auf bestimmte Objektarten beschränken. Der Abschnitt Optionen bietet weitere Möglichkeiten, um die Suche nach Objekten zu steuern.

Suchbedingungen

Das Programm sucht, welches Objekt (Knoten, Stab) im definierten Radius die geringste Distanz zum Knoten aufweist. Dieses Objekt wird dann mit einem Starrstab gekoppelt.

Parameter

Geben Sie den 'Suchradius' r an, um den Suchbereich einzugrenzen.

Typ połączenia

Eine Knotenkopplung erzeugt einen Verbindungsstab zwischen dem Ursprungsknoten und dem nächstliegenden Objekt. Diese Stäbe werden per Voreinstellung biegesteif angeschlossen. Sie können aber auch Stabendgelenke am Anfang und Ende des Stabes anordnen. Wählen Sie hierzu in der Liste ein bereits definiertes Gelenk aus oder definieren mit der Schaltfläche , aby zastosować grubość z określonej powierzchni w oknie graficznym.

Opcje

Mit den Funktionen in diesem Abschnitt können Sie die Suche gezielt beeinflussen.

Objekte ausschließen

Haken Sie das Kontrollfeld an, wenn bestimmte Objekte nicht gekoppelt werden sollen. Damit wird das Register Objekte ausschließen ergänzt, in dem Sie die weiteren Angaben vornehmen können.

Łącznie z powiązanymi obiektami

Zugehörige Objekte werden automatisch von der Suche ausgeschlossen. Dies sind zum Beispiel integrierte Objekte oder Definitionsobjekte wie Knoten, die zur Definition von Stäben verwendet werden. Wenn Sie das Kontrollfeld anhaken, werden auch diese Objekte bei der Suche berücksichtigt.

Objekte ausschließen

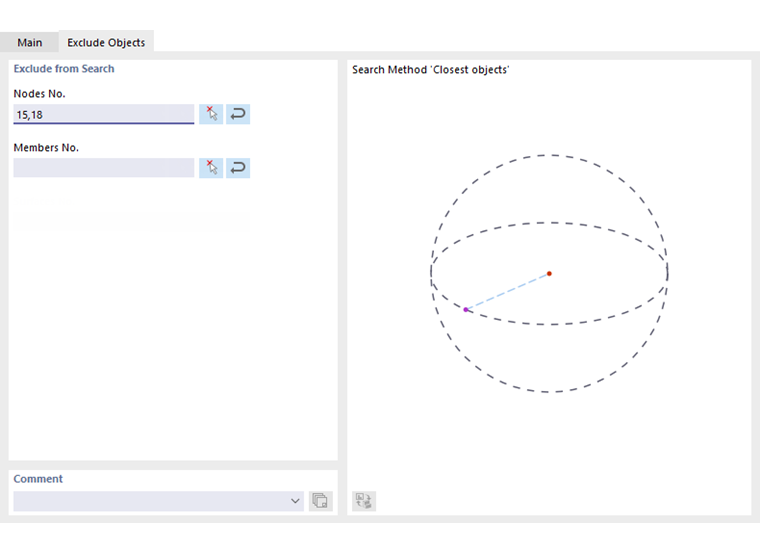

Das Register Objekte ausschließen ist verfügbar, wenn im Abschnitt Optionen das entsprechende Kontrollfeld angehakt wurde. Hier können Sie bestimmte Objekte – Knoten oder Stäbe – festlegen, die innerhalb des Suchbereichs nicht gekoppelt werden sollen.

Wyklucz obiekty

Geben Sie die Nummern der relevanten Knoten oder Stäbe an. Sie können die Objekte über die Schaltfläche , aby zastosować grubość z określonej powierzchni w oknie graficznym. Przycisk lassen sich die Knoten oder Stäbe von Objektselektionen übernehmen. Wählen Sie hierzu die relevante Objektselektion (OS) in einem separaten Dialog aus.
