使用节点接线可以更容易地将节点与相邻对象连接。 Das Programm sucht nach Knoten und Stäben innerhalb eines bestimmten Bereichs und stellt die Verbindung in Form von Stäben des Typs Starrstab her. So lassen sich schnell freie Knoten mit dem System verbinden oder isolierte Komponenten koppeln.
全部

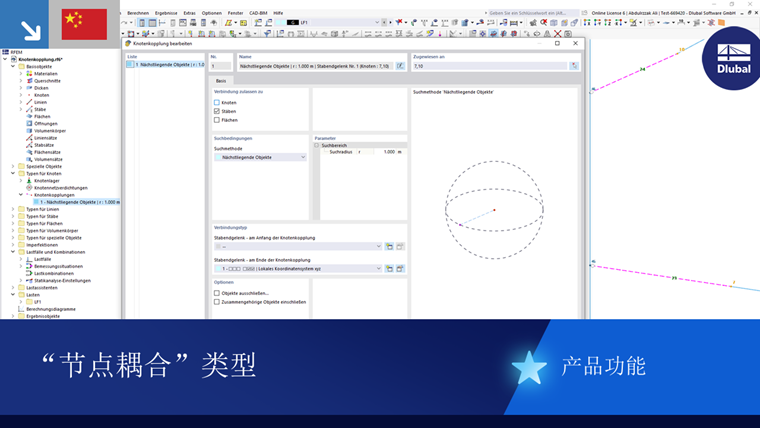

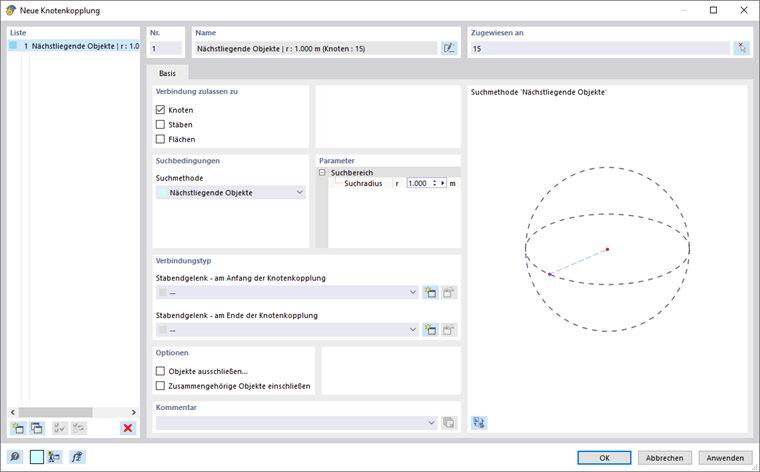

Definieren Sie in Register Basis den Typ der Knotenkopplung. Im Abschnitt 'Zugewiesen an' können Sie die Knoten festlegen, die jeweils als "Ursprung" für die Suche relevant sind.
Verbindung zulassen zu
Für die Suche nach Verbindungsmöglichkeiten stehen zwei Objekttypen zur Auswahl:
- 节点
- 杆件
Mit den Kontrollfeldern können Sie die Kopplungsmöglichkeiten auf bestimmte Objektarten beschränken. Der Abschnitt Optionen bietet weitere Möglichkeiten, um die Suche nach Objekten zu steuern.
Suchbedingungen
Das Programm sucht, welches Objekt (Knoten, Stab) im definierten Radius die geringste Distanz zum Knoten aufweist. Dieses Objekt wird dann mit einem Starrstab gekoppelt.
Parameter
Geben Sie den 'Suchradius' r an, um den Suchbereich einzugrenzen.
连接类型
Eine Knotenkopplung erzeugt einen Verbindungsstab zwischen dem Ursprungsknoten und dem nächstliegenden Objekt. Diese Stäbe werden per Voreinstellung biegesteif angeschlossen. Sie können aber auch Stabendgelenke am Anfang und Ende des Stabes anordnen. Wählen Sie hierzu in der Liste ein bereits definiertes Gelenk aus oder definieren mit der Schaltfläche
是编辑按钮。
选项
Mit den Funktionen in diesem Abschnitt können Sie die Suche gezielt beeinflussen.
Objekte ausschließen
Haken Sie das Kontrollfeld an, wenn bestimmte Objekte nicht gekoppelt werden sollen. Damit wird das Register Objekte ausschließen ergänzt, in dem Sie die weiteren Angaben vornehmen können.
Zusammengehörige Objekte einschließen
Zugehörige Objekte werden automatisch von der Suche ausgeschlossen. Dies sind zum Beispiel integrierte Objekte oder Definitionsobjekte wie Knoten, die zur Definition von Stäben verwendet werden. Wenn Sie das Kontrollfeld anhaken, werden auch diese Objekte bei der Suche berücksichtigt.

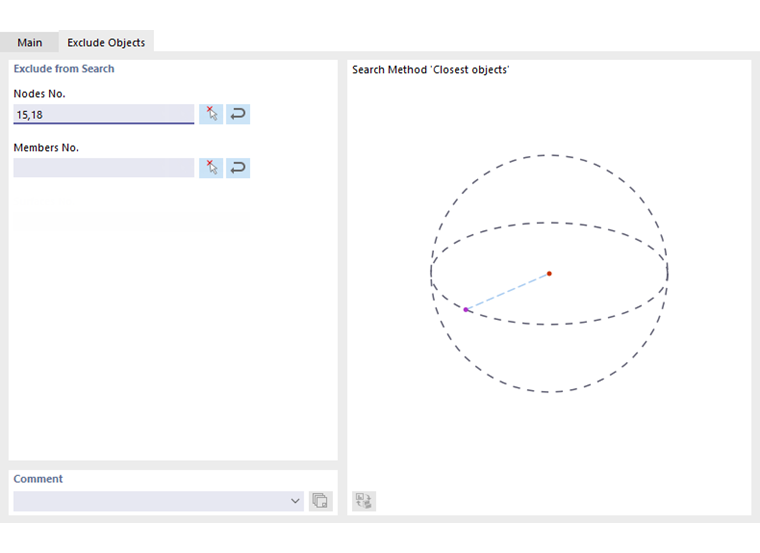

Objekte ausschließen
Das Register Objekte ausschließen ist verfügbar, wenn im Abschnitt Optionen das entsprechende Kontrollfeld angehakt wurde. Hier können Sie bestimmte Objekte – Knoten oder Stäbe – festlegen, die innerhalb des Suchbereichs nicht gekoppelt werden sollen.
Geben Sie die Nummern der relevanten Knoten oder Stäbe an. Sie können die Objekte über die Schaltfläche
是编辑按钮。 Mit der Schaltfläche
lassen sich die Knoten oder Stäbe von Objektselektionen übernehmen. Wählen Sie hierzu die relevante Objektselektion (OS) in einem separaten Dialog aus.
