自动

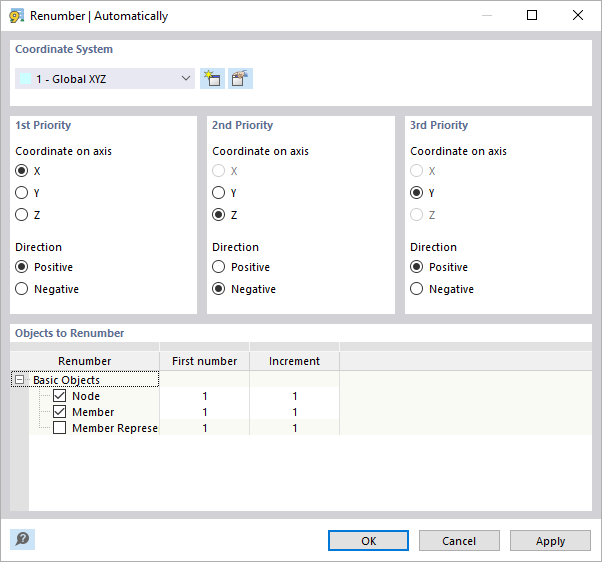

使用 ' 重新编号 | 自动 '功能,您可以一次性更改多个模型对象的编号。

重要

在调用此函数之前,请使用 选择选项 之一来指定相关对象。

指定'坐标系',其坐标轴在重新编号时会用到。 您可以在列表中选择一个 用户自定义坐标系 ,或使用 新建 按钮创建一个新的坐标系。

然后为新编号指定 X、Y 和 Z(或 U、V 和 W)轴方向的'优先级'。 您可以控制编号增加的方向是正轴还是负轴。

在上面的示例中,X 坐标最小的节点(以及杆件)被赋予了新的编号。 节点沿 X 的正方向重新编号。 如果两个节点的 X 坐标相同,则第二优先级决定哪个节点的编号较小: Z 坐标值较大的节点将会得到新的编号。 如果 Z 坐标也相同,则以第 3 优先级为准。

在'要重新编号的对象'部分中您可以选择是否对节点、杆件或代表进行重新编号,以及适用的起始编号和增量(编号间距)。 只有基本对象可以自动重新编号。 使用功能 分别为 可以对对象或特殊对象的类型进行重新编号。

信息

重新编号时只能使用空闲编号。 但是,如果通过重新编号释放分配的编号,RSTAB 允许指定分配的编号。
