倒角

使用'编辑' → '操作'菜单中的倾斜功能，可以在旋转所选对象的同时只在一个方向上调整坐标。 保留其他两个方向坐标。

例如，起坡可以更容易地更改屋顶面的杆件的倾角： 杆件长度会根据新的 Z 坐标进行调整，而 XY 平面中的坐标保持不变。

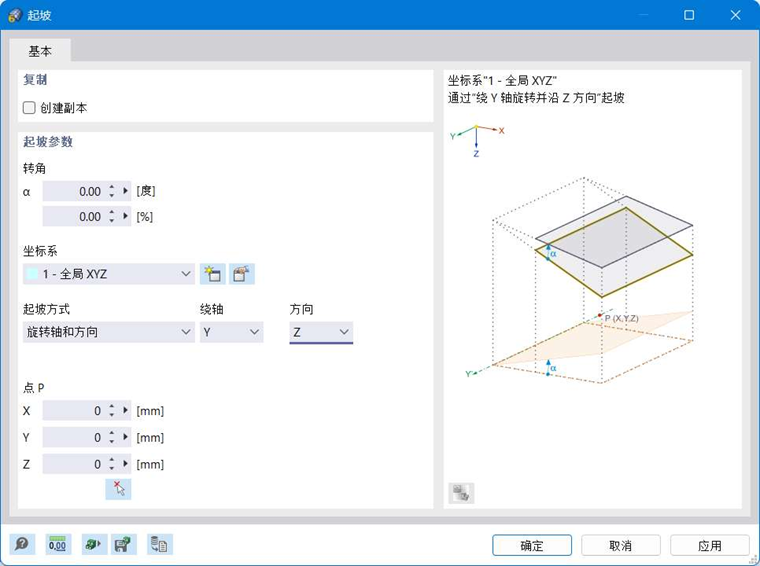

'起坡'对话框

复制

如果没有勾选【创建副本】复选框，那么所选对象将被起坡。 如果要创建副本，请勾选该复选框。

起坡参数

输入【转角】α。 它与您在下面定义的'轴'的顺时针坐标系有关。 对话框图形显示角度为正的轴。 可以[°] 或[%] 为单位输入角度。 两个字段都是交互式的。

定义对象旋转的【坐标系】。 您可以在列表中选择一个 用户自定义坐标系 ，或使用 按钮创建一个新的坐标系。

“起坡方式”列表提供了两个定义起坡方向的选项：

• 旋转轴和方向： 旋转轴与指定坐标系的轴平行。 在'绕轴'列表中选择它。 然后在'方向'列表中设置要调整的坐标。 输入位于旋转轴上的'点 P' 来定义旋转轴的位置。
• 通过 3 个点垂直： 旋转轴可位于空间的任意位置。 输入【点 P1】和【点 P2】的坐标，以定义旋转轴。 然后通过'点 P3 ' 定义平面和方向。 使用 按钮也可以图形方式定义这三个点。
