筛选结果表

结果表提供了一些过滤功能，您可以使用这些功能来显示特定的结果。 使用 按钮打开【结果表管理器】对话框。

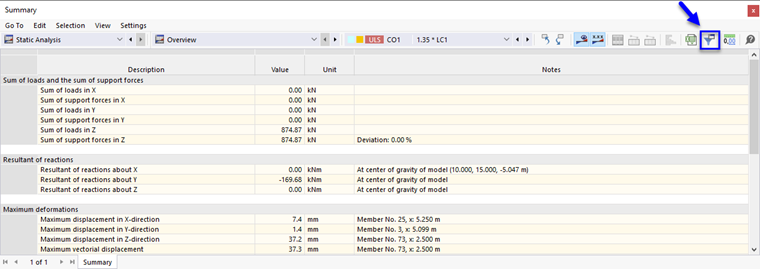

打开结果表管理器

在【结果表管理器】中，可以定义显示的结果行和结果列。

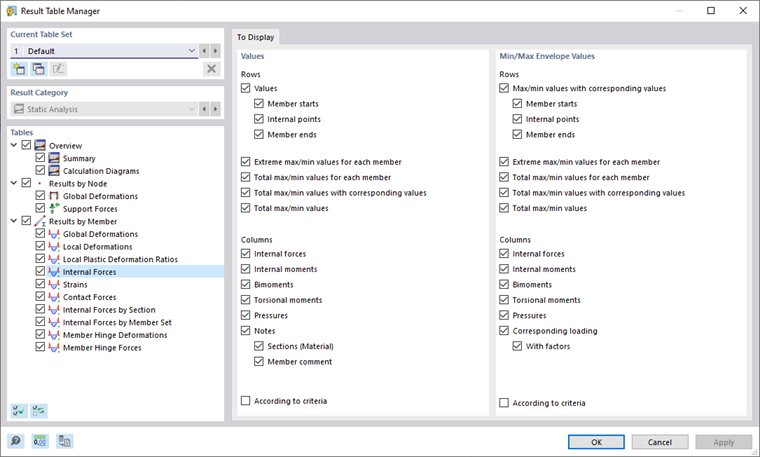

'结果表管理器'对话框

当前表格集

在对话框的左上角部分中可以保存表格过滤置。 所有可用的结果都被预设为'默认'。

如果想要保存表格的特定设置，请点击 按钮。 在'新建表集'对话框中输入说明。

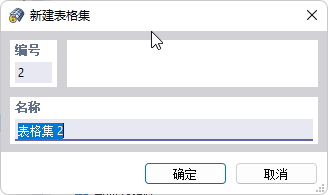

'新建表格集'对话框

点击确定后，您可以为新建的表格集设置过滤参数。 然后在【当前表集】列表中进行选择切换。

表格

使用目录树中的复选框来定义要显示的表。 通过点击选择一个条目时，可以在【显示】选项卡中对结果类型进行详细设置。

显示

在【显示】选项卡中，定义要在表格中显示的'行'和'列'。 荷载工况和荷载组合的'值'以及结果包络线的'max/min'可以单独指定。 后者涉及结果组合和设计情况的表格输出。 在这里，每个位置都会出现两个结果值 - 最小值和最大值。

对于杆件内力和弯矩，例如杆件始端和末端的值（节点值），内部点（用户自定义的 x 位置 杆件结果中间点 ）为并显示杆件的极值。 通过这些设置您可以控制表格中显示的内力类型。

下面的示例显示了对杆件的内力和弯矩的过滤设置。 在表格中节点值以黄色突出显示，每个内力成分的极值以蓝色突出显示，总的极值以灰色突出显示。

杆件在节点处的内力和极值内力

如果您勾选'根据准则'复选框，则会出现【准则 - 值】或【准则 - 最小/最大包络值】选项卡。 在这里您可以设置表格中显示结果的规则（见 Criteria 部分）。

准则

只有如果您勾选了显示选项卡中的'根据准则'，【准则 - 值】和【准则 - 最小/最大包络值】选项卡才会出现。 '。

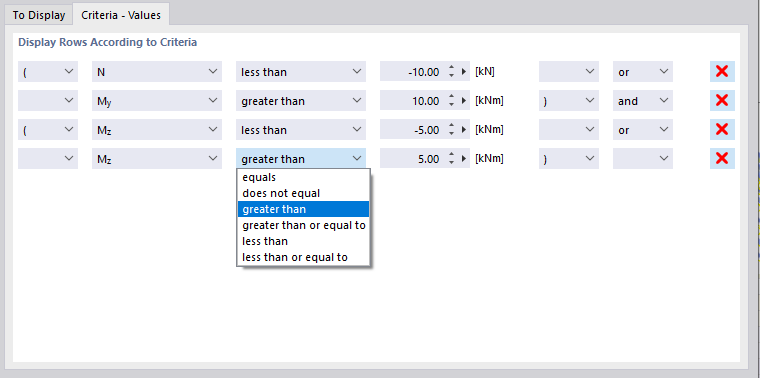

定义结果值的筛选条件

您可以为所选结果类型的表格值设定条件来过滤。 在第二列中选择变形、内力、应力或应变。 在接下来的两列中，指定要应用的准则。

要定义其他条件，请在最后一列中选择 '或' （每个条件独立计算）或 ' 和' （必须满足每个条件）。 然后，在新的行中定义下一个条件。

上图显示了弯矩的准则。 如此该表格中只会显示 M_y不在 ±10 kNm 范围内的结果，M_z又不在 ±5 kNm 的范围内。
