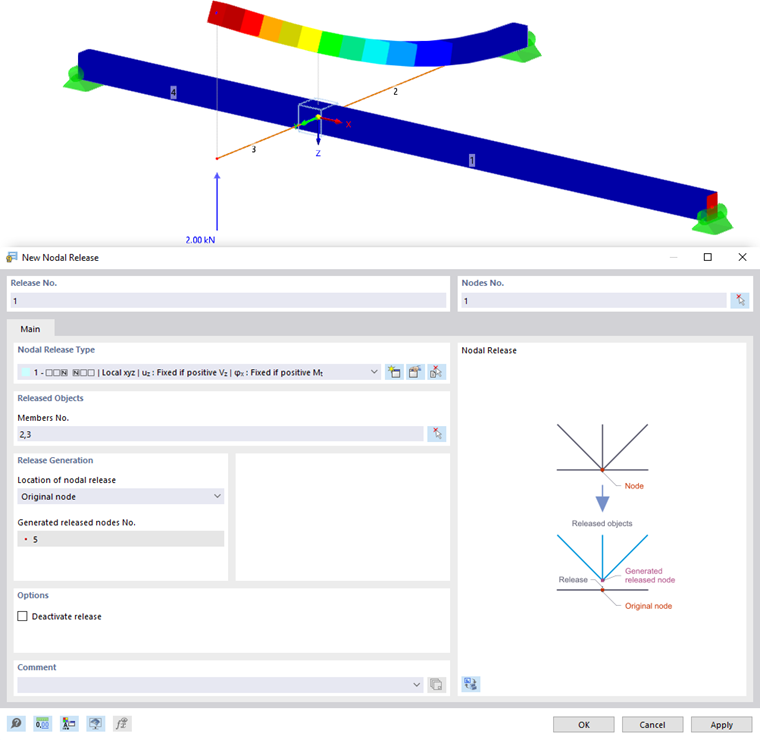

使用【节点释放】可以在某个点将模型解耦。 例如，您可以用它来模拟一根梁自由地位于另一根梁上（见图 image033640 梁与节点释放 相交）。 Die Freiheitsgrade am Knoten werden über den 'Knotenfreigabe-Typ' gesteuert, der die Eigenschaften des Gelenks beschreibt.
Bei Knotenfreigaben entstehen doppelte Knoten, die zu verschiedenen Teilen des Modells gehören. Zwischen diesen Knoten wird ein unsichtbarer Stab erzeugt. Die Schnittgrößen sind wie für einen Stab mit dem Anfang im Originalknoten und dem Ende im entkoppelten Knoten geregelt.
节点释放类型
Die Eigenschaften der Freigabe werden durch ein Gelenk beschrieben, das im im Prinzip einem Stabendgelenk entspricht. Wählen Sie den Freigabetyp in der Liste aus oder definieren über die Schaltfläche
einen neuen Typ. Der entsprechende Dialog ist im Kapitel Knotenfreigabe-Typen beschrieben.
释放的对象
Geben Sie die Nummern der Stäbe an, die am Knoten entkoppelt sind. Über die Schaltfläche
können Sie die Objekte im Arbeitsfenster grafisch festlegen.
生成释放
Wie oben erwähnt, erzeugt RSTAB eine Kopie des Knotens. Wählen Sie in der Liste aus, ob die Freigabe (das Gelenk) am 'Ursprungsknoten' oder am 'Freigegebenen Knoten' positioniert werden soll. Diese Vorgabe steuert, mit welchem Teil des Modells sich das Gelenk verformt, und kann so die Ergebnisse beeinflussen.
选项
Mit dem Kontrollfeld 'Freigabe deaktivieren' können Sie die Entkopplung am Knoten für bestimmte Untersuchungen aufheben, ohne die Knotenfreigabe zu löschen.
示例
Ein Kragträger liegt lose auf einem Unterzug. Die Stäbe am Knoten werden bei abhebenden Lasten entkoppelt, wenn ein Knotenfreigabe-Typ in Form eines Querkraftgelenks für die Richtung uZ mit nichtlinearer Wirkung vorliegt. Zusätzlich ist die Rotation um die X-Achse freigegeben, die ebenfalls nichtlinear wirkt.
