杆件弹簧

杆件弹簧描述了杆件的弹簧刚度和在杆件纵向的有效面积。 那么用户可以在模型中指定力-位移的刚度。

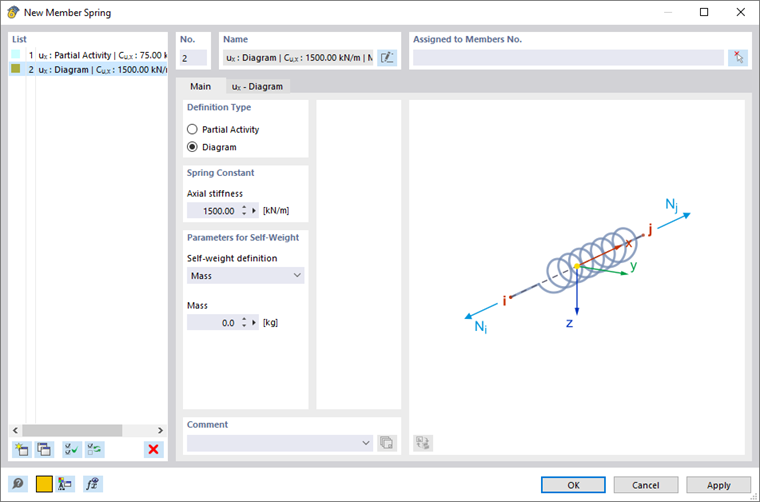

基本

在“基本”选项卡中可以指定杆件定义类型等。 它会影响第二个选项卡的概念。

定义类型

选择'部分作用'选项可以定义一个在定义的区域内有效且刚度恒定的弹簧。 在 ux - 部分作用选项卡中定义参数。

使用'图表'选项,可以在位移-力图表中分别描述弹簧刚度。 您可以在 ux - 图表选项卡中输入相应的设置。

弹簧常数

弹簧常数按照以下一般关系描述杆件在纵向x上的刚度:

弹簧杆件的刚度不是由弹性模量和杆件截面来确定的,

信息

如果使用图表,则应用在 [ux - Diagram 选项卡中指定的值。

自重参数

在该列表中有三个选项用于定义弹簧的自重:

  • 质量: 输入整个弹簧杆件的质量。
  • 质量/长度: 输入与长度相关的质量。
  • 容重: 用户可以输入容重和截面面积。

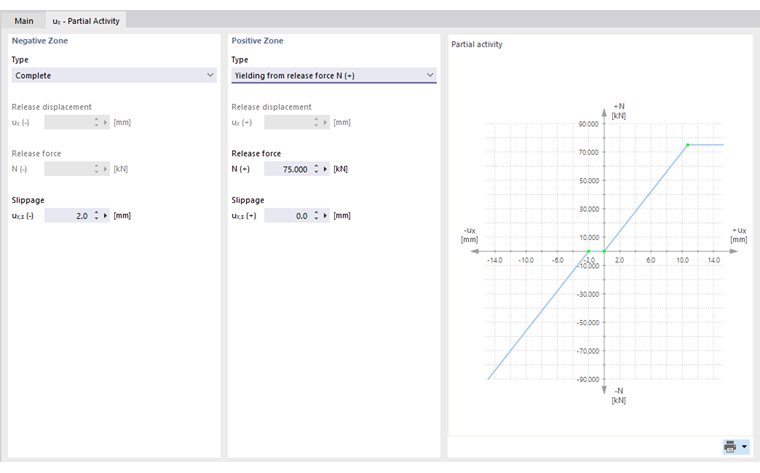

ux - 部分作用

如果您选择了'部分作用'定义类型,那么您可以在该选项卡中对弹簧属性进行详细描述。 这种情况下,也可以定义非线性的参数。 您的设置会动态显示在右图中。

定义弹簧对'负值区域'和'正值区域'的弹簧作用。 在'类型'列表中可以选择各种弹簧的有效性准则。

  • 完全: 位移 ux在全部范围内是可能的。
  • 释放位移 ux时固定: 弹簧在达到一定位移之前全部失效。 超出定义的最大值,即为刚性连接。
  • 释放力 N: 引起的失效 弹簧在弹力达到一定大小之前有效 超出一定范围后,弹簧将失效。
  • 由释放力 N: 起屈服 弹簧在弹力达到一定大小之前有效 如果超过该极限值,则只有ux close位移会增加,不是力 N。

所有弹簧类型都可以与 '滑移' ux,s组合。 位移达到一定位移后才开始工作。

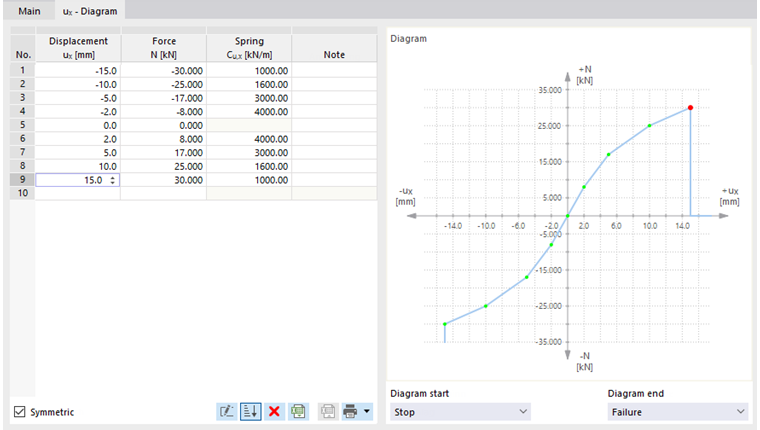

ux - 图

用户可以在该选项卡中对定义类型为'图表'的弹簧属性进行详细描述。 您的设置也会再次动态显示在右图中。

信息

如果弹簧在正值和负值区域中具有不同的属性,请取消勾选“对称”复选框。

通过在'位移'列中输入相应的值,来定义工作图中定义点的数量。 在'力'列中,可以将弹簧力分配给位移的 x 坐标。 根据这些数据可以计算并自动输入弹簧常数 Cu,x

提示

如果定义点的顺序不正确,则可以使用 排序 按钮按升序对定义点进行排序。

用户可以在下拉菜单中选择不同的类型定义曲线在最后一个点后的形状:

  • 失效: 弹簧在达到一定的力或位移之前有效。 超出一定范围后,弹簧将失效。
  • 屈服: 弹簧在弹力达到一定大小之前有效 如果超过该极限值,则只有ux close位移会增加,不是力 N。
  • 连续: 以最后一个点处的斜率继续延伸
  • 停止: 弹簧在达到一定位移之前全部失效。 大于等于刚性连接,视为刚性杆件。
