使用多重打印

本章介绍了如何打印多个窗口的图形，以及如何使用所选视图进行合并打印。

多窗口打印

当使用多个窗口来显示模型时，您也可以在一页上记录窗口区域。 在'图形打印'对话框中激活【更多】选项，该对话框位于'打印窗口'项下 (1)。

打印多个窗口

切换到【窗口布置】选项卡 (2)。

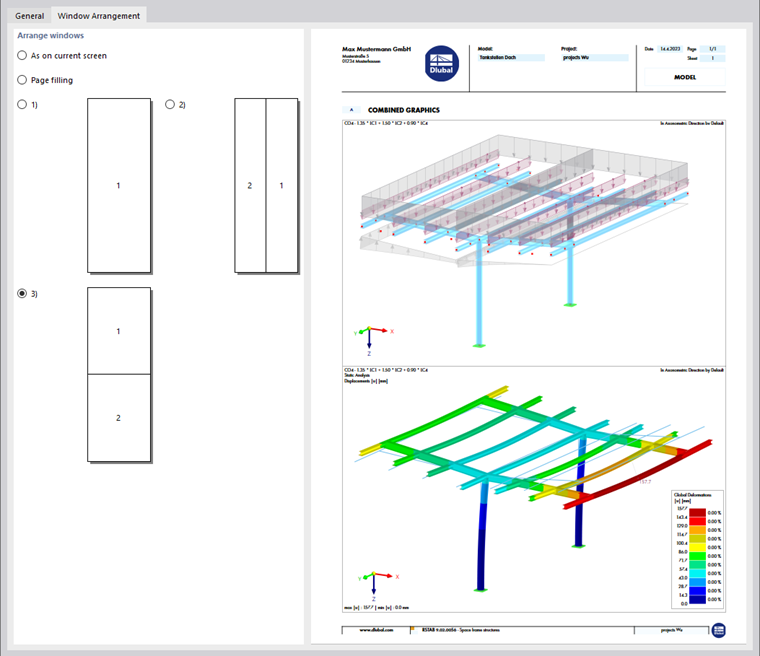

定义窗口排列

您可以指定窗口在页面上的排列方式：

• 如当前屏幕： 窗口在页面上的排列方式与在工作窗口中的显示方式相同。 如果在工作窗口中它们相邻，那么以纵向格式打印时，图像的高度大于宽度。
• 页面填充： 每个窗口都打印在一页上。
• 1): 只打印第一个窗口（在工作窗口的左侧或上部）。
• 2): 窗口并排布置。
• 3): 窗口在另一扇下方布置。

批量打印

在当前视图中进行合并打印，生成荷载、内力和变形的图形。 Aktivieren Sie hierzu im Dialog Grafikausdruck das Auswahlfeld Mehrfachdruck (1).

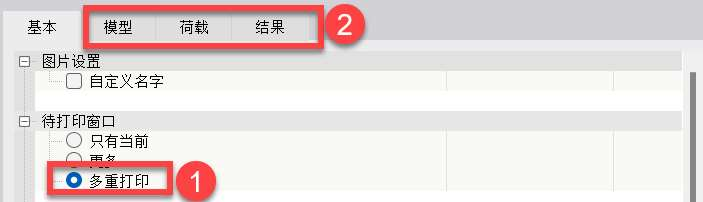

使用批量打印

在该对话框 (2) 中会添加更多选项卡。 定义将自动创建模型、缺陷、荷载和结果的哪些图形(2)。

模型

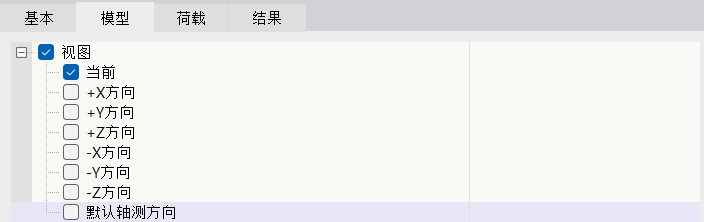

选择模型视图

在'模型'选项卡中，除了当前视图外，还有七种标准视图。 如果您想选择一个或多个视图进行打印，请勾选'视图'复选框。

缺陷

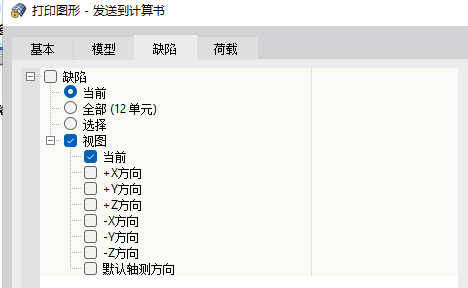

定义缺陷工况的视图

Haken Sie das Kontrollfeld 'Imperfektionen' an, wenn Sie die Ansichten der Imperfektionsfälle als Mehrfachdruck wünschen. 如果您已经创建了多个缺陷工况，但您想只打印选定的工况，请激活'选择'选项。 然后，您可以在一个新的对话框中定义缺陷工况（相关说明请参见 荷载）。

除了当前视图外，还为缺陷图形提供了七种标准视图。

荷载

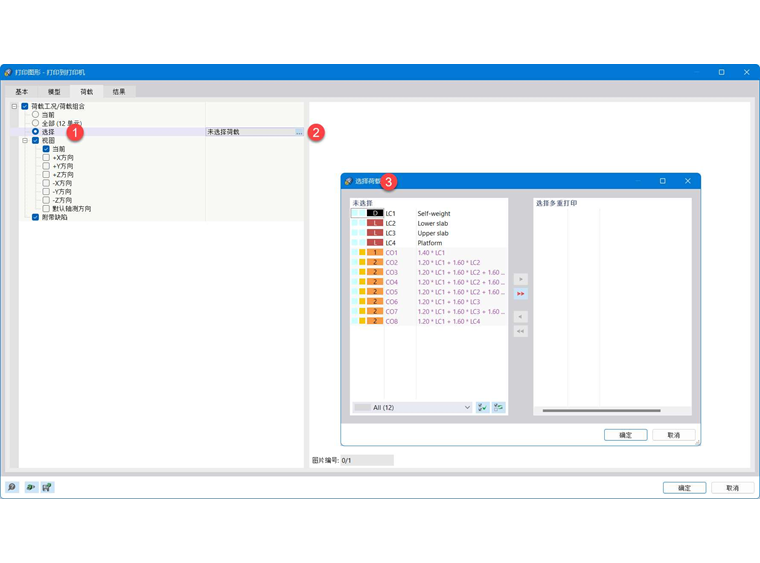

定义多重打印荷载工况

Haken Sie das Kontrollfeld 'Lastfälle / Lastkombinationen' an, wenn Sie die Lastbilder der Lastfälle und Lastkombinationen als Mehrfachdruck wünschen.

如果您只想打印某些荷载工况，请激活'选择'选项 (1)。 Klicken Sie in das Eingabefeld rechts davon mit den Lastfallnummern, sodass dort die Schaltfläche erscheint (2). 点击按钮打开'选择荷载'对话框。 Dort können Sie wie im Kapitel Ausdruckprotokoll-Manager beschrieben die Lastfälle und Lastkombinationen für den Mehrfachdruck festlegen (3).

除了当前视图外，荷载图形还提供了七种标准视图。

'有缺陷'复选框控制是否在荷载图像中显示缺陷。

结果

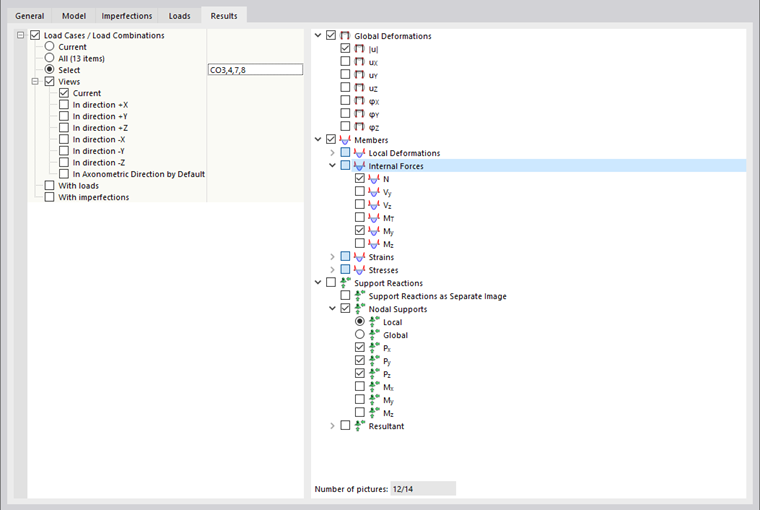

定义多重打印的结果

Haken Sie das Kontrollfeld 'Lastfälle / Lastkombinationen' an, wenn Sie die Ergebnisse der Lastfälle und Lastkombinationen als Mehrfachdruck wünschen. 如果您想打印某些荷载的结果，请激活'选择'选项。 然后，您可以在一个新的对话框中定义荷载工况或组合（相关说明请参见 荷载）。

在右侧的目录树中定义要以图形方式打印的结果。 如果您勾选复选框，则会在激活的视图中为所选的荷载工况和组合准备相应的图像。

除了当前视图外，还有七种标准视图可用于显示结果。

'带荷载'和'带缺陷'复选框控制是否在结果图中显示荷载图像和缺陷。

在'基本'选项卡中，您可以检查多打印的预览。

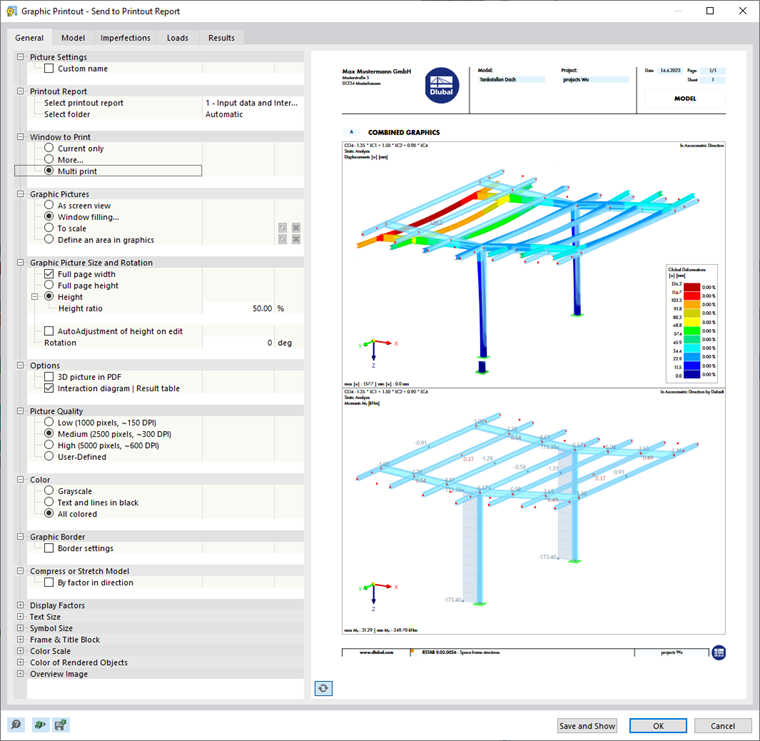

检查多重打印预览
