V této kapitole popíšeme, jak lze tisknout obrázky z několika oken a jak používat vybrané pohledy pro hromadný tisk.
Tisk několika oken
Pokud pro zobrazení modelu používáte více oken, lze oblasti oken také zdokumentovat na jedné stránce. V dialogu 'Tisk grafiky' aktivujte možnost Více, která je v tomto případě k dispozici pod položkou 'Okno pro tisk' (1).

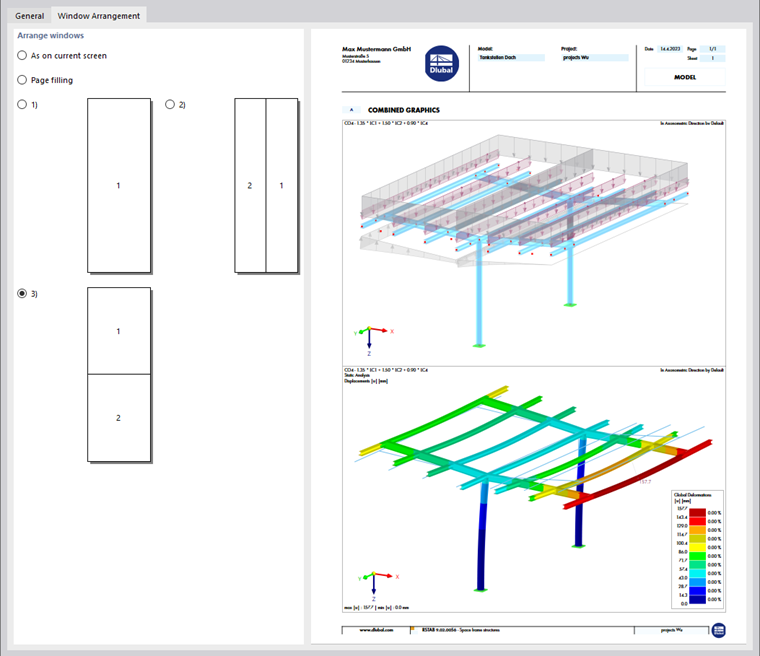

Přepneme se do záložky Uspořádání oken (2).
Zde je možné určit uspořádání oken na listu:
- Jako na aktuální obrazovce: Okna jsou uspořádána tak, jak jsou znázorněna v pracovním okně. Pokud v grafickém okně leží obrázky vedle sebe, budou v tiskovém formátu na výšku obrázky vysoké a úzké.
- Vyplnit stránku: Každé okno se vytiskne na jedné stránce.
- 1): Vytiskne se pouze první okno (v pracovním okně vlevo nebo nahoře).
- 2): Okna jsou uspořádána vedle sebe.
- 3): Okna jsou uspořádána nad sebou.
vícenásobný tisk
Aktuální pohled lze použít pro hromadný tisk pro generování obrázků pro zatížení, vnitřní síly a deformace. Za tímto účelem aktivujte v dialogu # extbookmark manual|Obrázek 02875|Tisk grafiky# výběrové pole Vícenásobný tisk (1).
V dialogu (2) se objeví další záložky. Zadejte, které obrázky modelu, imperfekcí, zatížení a výsledků se mají automaticky vytvořit (2).
Model
V záložce 'Model' je k dispozici kromě aktuálního pohledu ještě sedm standardních pohledů. Pokud chcete pro tisk vybrat jeden nebo více pohledů, zaškrtněte políčko 'Pohledy'.
Imperfekce
Pokud chceme, aby pohledy na případů imperfekce byly vícenásobné, zaškrtněte políčko ' Imperfekce '. Pokud jste vytvořili několik imperfekčních stavů, ale chcete vytisknout pouze vybrané stavy, aktivujte možnost 'Vybrat'. Poté je možné definovat imperfekční stavy v novém dialogu (popis najdete v odstavci Zatížení).
Pro grafiku imperfekcí je k dispozici kromě aktuálního pohledu ještě sedm standardních pohledů.
Zatížení
Zaškrtávací políčko 'Zatěžovací stavy/kombinace zatížení' má obrázek zatížení z zatěžovacích stavů a Load Combinations vytisknout vícekrát najednou.
Pokud chcete vytisknout pouze určité zatěžovací stavy, aktivujte možnost 'Vybrat' (1). Klikněte ve vstupním poli vpravo s čísly zatěžovacích stavů tak, že se zobrazí tlačítko
(2). Kliknutím na toto tlačítko otevřete dialog 'Vybrat zatížení'. Tam můžeme postupovat stejně jako v kapitole # extbookmark manual|případůTab|Správce tiskových protokolů#, zatěžovací stavy a kombinace zatížení pro vícenásobný tisk (3).
Kromě aktuálního pohledu je pro grafiku zatížení k dispozici sedm standardních pohledů.
Zaškrtávací políčko 'S imperfekcemi' určuje, zda se na obrázcích zatížení mají zobrazit imperfekce.
Výsledky
Pokud chceme, aby výsledky z zatěžovacích stavů a Kombinace zatížení byly vytištěny vícekrát, je třeba zaškrtnout políčko ' Zatěžovací stavy/kombinace zatížení '. Pokud chcete vytisknout výsledky určitých zatížení, aktivujte možnost 'Vybrat' (1). Poté lze zatěžovací stavy nebo kombinace definovat v novém dialogu (popis najdete v odstavci Zatížení).
Ve stromové struktuře vpravo definujeme výsledky, které se mají v grafice vytisknout. Pokud zaškrtnete políčko, pro aktivované pohledy se pro vybrané zatěžovací stavy a kombinace vytvoří příslušný obrázek.
Pro grafiku výsledků je k dispozici kromě aktuálního pohledu ještě sedm standardních pohledů.
Zaškrtávací políčka 'Se zatížením' a 'S imperfekcemi' určují, zda se v grafice výsledků zobrazí zatížení a imperfekce.

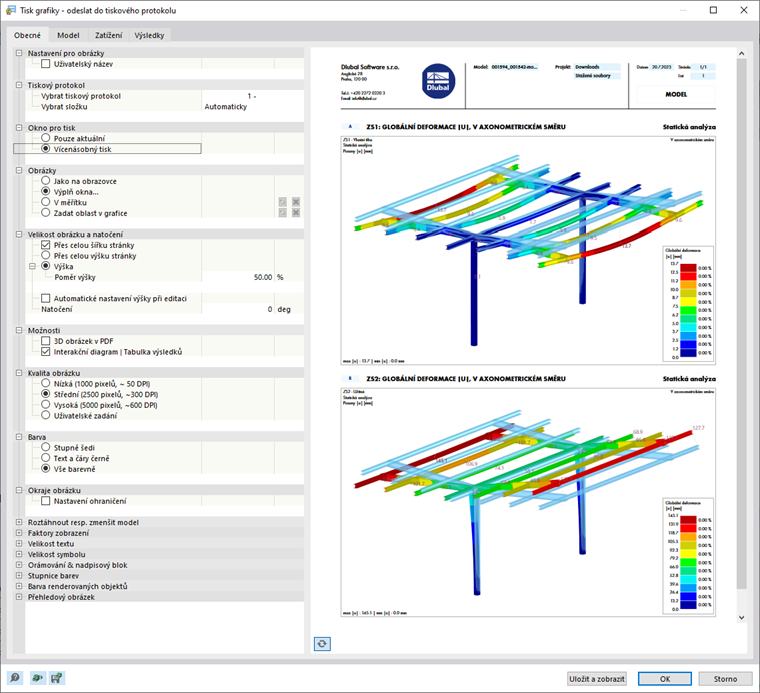

V záložce 'Obecné' je možné zkontrolovat náhled vícenásobného tisku.
