Před spuštěním výpočtu je možné provést kontrolu správnosti vstupních dat.

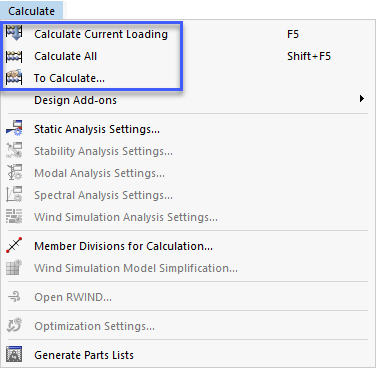

Nabídka Výpočet nabízí různé možnosti pro spuštění statické analýzy modelu. Jsou popsány v kapitole Spuštění výpočtu.

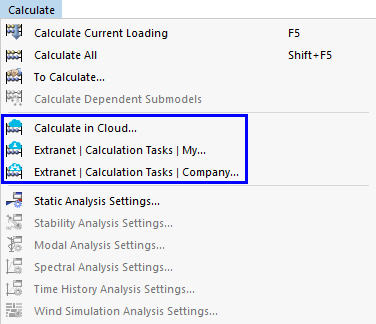

Pokud jsou aktivovány možnosti pro Cloud Calculations, jsou k dispozici další položky nabídky.
V nabídce 'Výpočet' lze také otevřít Nastavení pro statickou analýzu.
Dělení prutů pro výpočet

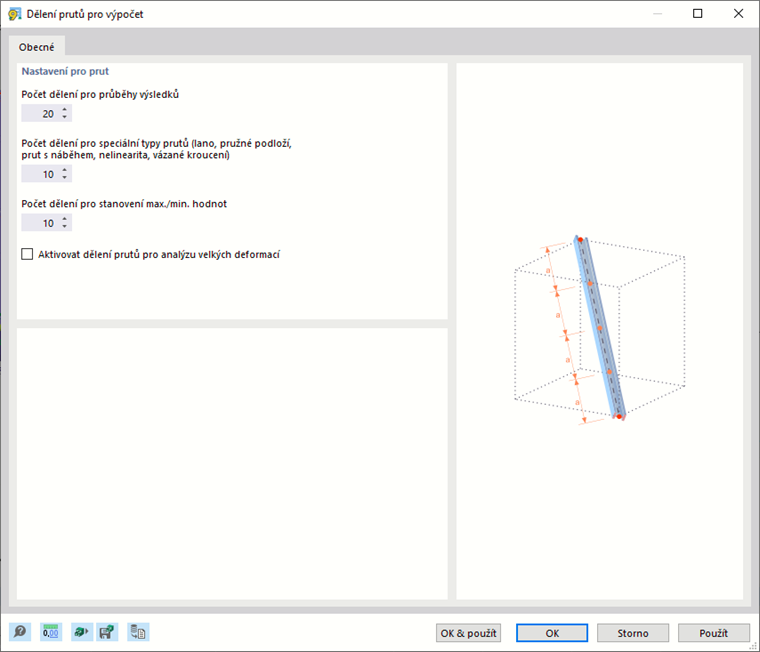

Průběh a stupeň jemnosti výsledků v grafice vycházejí z nastavení v dialogu 'Dělení prutů pro výpočet'. Tento dialog lze otevřít pomocí funkce Dělení prutů pro výpočet z nabídky 'Výpočet'.
Počet dělení pro průběhy výsledků

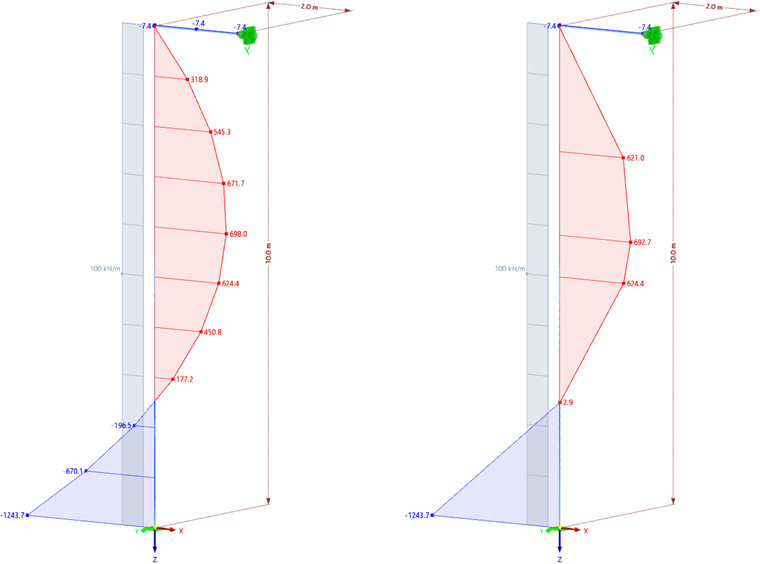

Hodnota zadaná v tomto poli má vliv na grafické rozdělení výsledků na prutech: Pokud je například nastaveno dělení 10, vydělí program RSTAB délku nejdelšího prutu v modelu 10. Na základě této systémové délky dělení stanoví RSTAB pro každý prut grafické průběhy výsledků v dělicích bodech (viz obrázek Ohybové momenty).
Počet dělení pro speciální typy prutů
Na rozdíl od výše popsaného dělení je skutečné dělení prutu definováno vnitřními mezilehlými uzly. Tato specifikace se týká pružných základových prutů s nesymetrickým průřezem (kontaktní tlaky), prutů s náběhem (interpolace průřezových hodnot) a prutů s plastickými vlastnostmi (plochy tečení).
Počet dělení pro stanovení max./min. hodnot
Hodnota v tomto poli udává vnitřní dělení, kterým se stanoví maximální a minimální vnitřní síly prutů. Ze zadaného dělení (přednastaveného na hodnotu 10) představuje základ pro extrémní hodnoty uvedené ve výsledkových tabulkách a v obrázcích.
Aktivujte dělení prutů pro analýzu velkých deformací, stabilitu konstrukce, dynamickou analýzu
Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
