Kombinace účinků

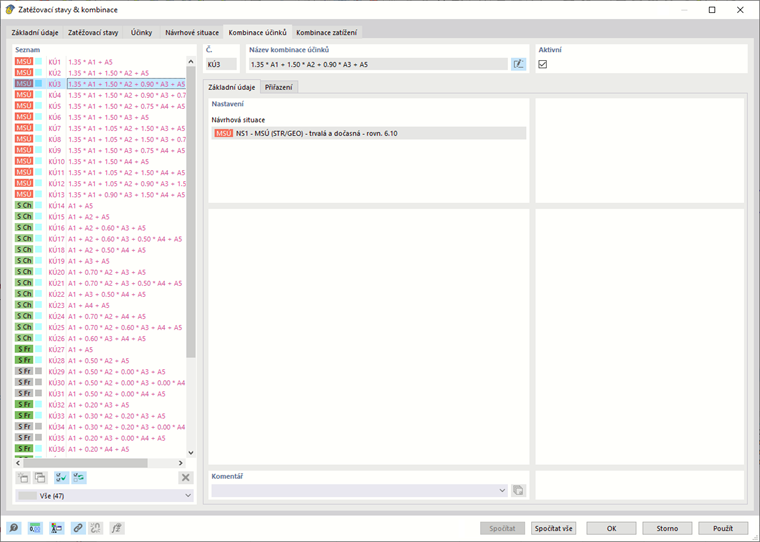

Účinky se kombinují v kombinacích účinků ( ) podle kritérií popsaných v normě. Kombinace účinků popisuje všechny možnosti, jak superponovat zatěžovací stavy obsažené v daném účinku - nesmí se zaměňovat s kombinací zatížení, která představuje pouze jedinou variantu těchto možností.

Pokud je tato záložka aktivována, vytvoří se kombinace účinků podle ' standardních kombinačních pravidel. Jsou seřazeny podle návrhových situací.

' Název kombinace účinků ' je krátký popis. Vychází se ze součinitelů spolehlivosti a symbolů účinků a zohledňuje kombinační pravidla.

Pokud vyberete # extbookmark manual|název-kombinace|Pokud označíme názvy kombinací podle kategorie účinků# v záložce ' Base ', zobrazí se názvy s popisem kategorií účinků.

Pomocí zaškrtávacího políčka Aktivní lze při generování kombinací zatížení zohlednit vybranou kombinaci účinků.

Základní údaje

V záložce Hlavní lze zkontrolovat ' Návrhovou situaci ', která je základem pro každou kombinaci účinků.

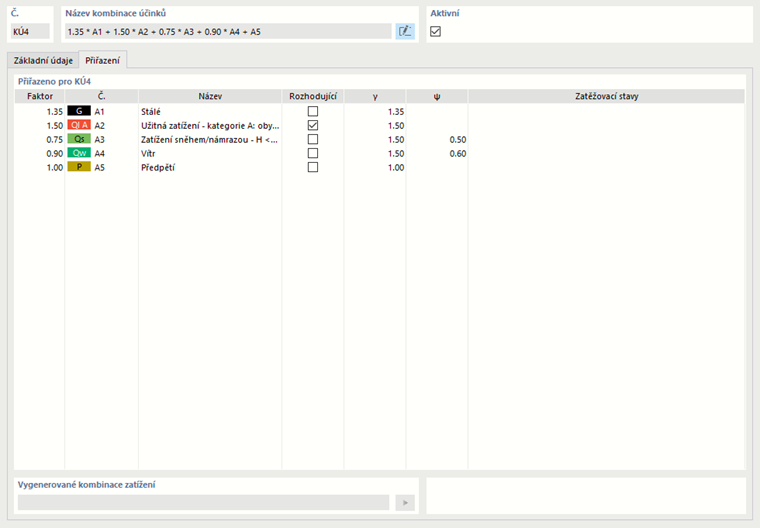

Přiřazení

V záložce Přiřazení je možné zkontrolovat, které účinky jsou obsaženy v dané kombinaci účinků a podle jakých kritérií jsou kombinovány.

Přiřazeno pro AC

Ve sloupcích v tabulce se uvádí účinky s příslušnými dílčími součiniteli spolehlivosti a kombinačními součiniteli. Hodnoty uvedené ve sloupci 'Faktor' jsou založeny na součinitelích podle normy. EN 1990 se týká dílčích součinitelů spolehlivosti γ, kombinačních součinitelů ψ, redukčních součinitelů ξ a případně součinitelů spolehlivosti KFI zatížení. Používají se v závislosti na návrhové situaci a kategorii účinku.

Pokud účinek podle EN 11990 působí v kombinaci jako ' hlavní ', je odpovídajícím způsobem označen. V kombinačních pravidlech se zohlední jako účinek Qk, 1.

Vygenerované kombinace zatížení

Tuto sekci vyplníme při generování, které se provede po přepnutí na záložku ' Kombinace zatížení '. Položky představují čísla kombinací zatížení vygenerovaných pro aktuální kombinaci účinků.
