Měření

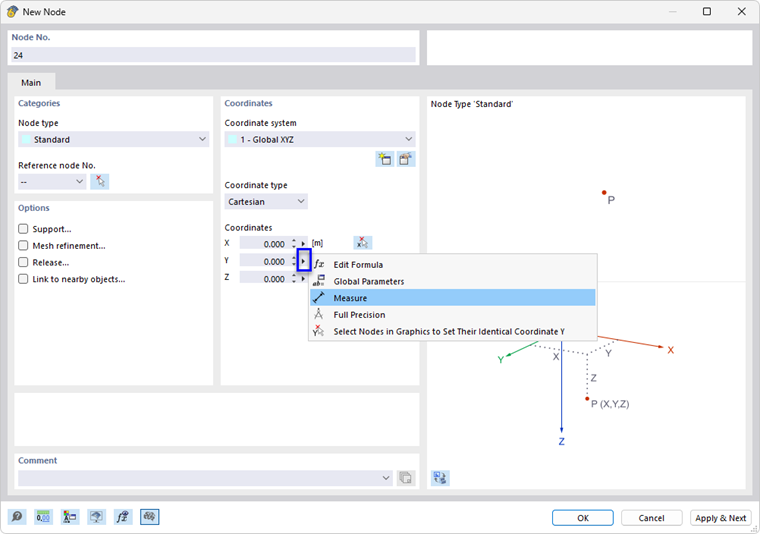

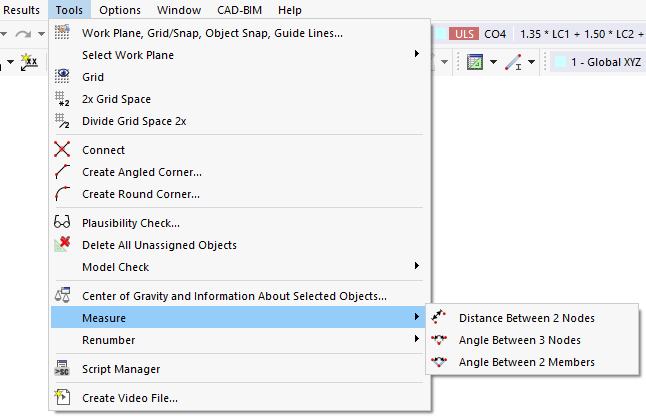

Pokud chcete při zadávání údajů o modelu zkontrolovat geometrii, nemusíte nastavovat žádné kóty. Nabídka Nástroje nabízí několik funkcí pro měření vzdáleností a úhlů.

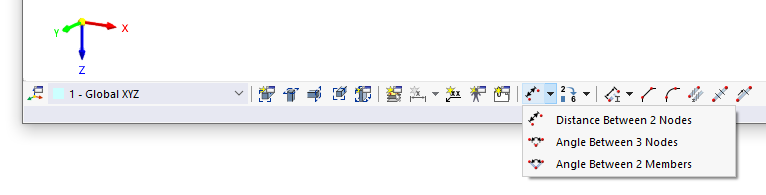

Další možností je použít rozbalovací tlačítko Měření v panelu nástrojů CAD.

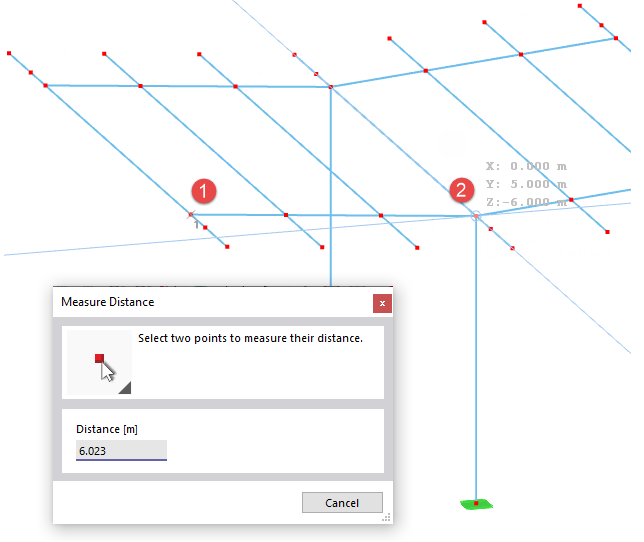

V pracovním okně postupně klikněte na uzly a pruty pro měření. V dialogu se zobrazí informace, v jakém pořadí se má postupovat. Dále je zde uvedena 'Vzdálenost' nebo 'Úhel' pro bod, který je k dispozici pro aktuální polohu kurzoru.

Informace

Pomocí funkce 'Vzdálenost mezi 2 uzly' můžete vybrat také libovolný bod v pracovní rovině.

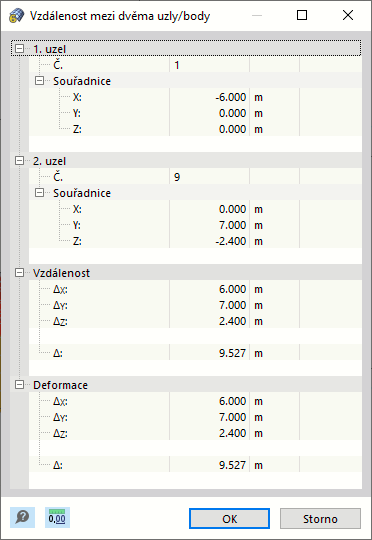

Po zadání posledního objektu se zobrazí dialog se souřadnicemi referenčních bodů a informacemi o vzdálenosti nebo úhlu.

Tip

Pokud jsou na uzlech k dispozici výsledky, můžete zobrazit také deformaci.
