Poznámky

Poznámky umožňují popsat objekty modelu, jako jsou podpory nebo pruty, pomocí krátkého textu.

Pomocí tlačítka Anmerkung v panelu nástrojů CAD můžeme zadat poznámky přímo k modelu.

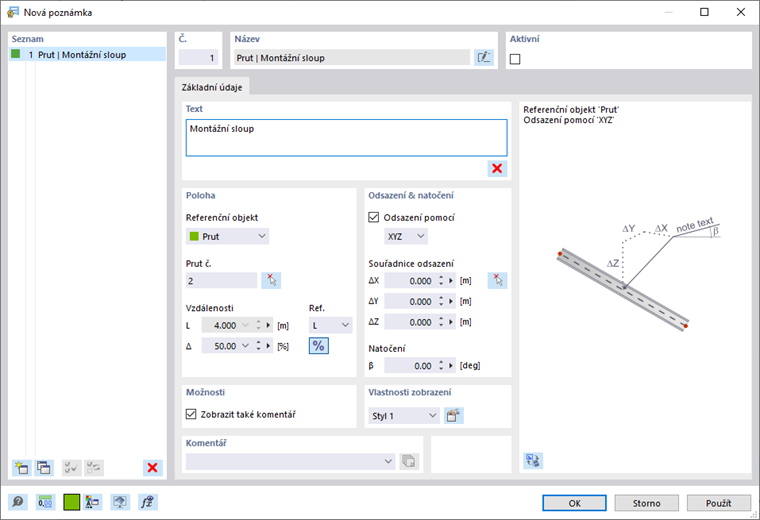

Zadejte text v malém dialogu Nová poznámka. Poté klikněte na objekt v pracovním okně (1). Pokud je aktivováno 'Odsazení', ukotvěte poznámku druhým kliknutím myší v požadované vzdálenosti (2). Poznámky se umístí do aktuální pracovní roviny nebo do vybrané globální roviny.

Text

Zde se vyplňuje text poznámky.

Poloha

V seznamu vyberte 'Referenční objekt'.

Další parametry v této sekci jsou přizpůsobeny příslušnému objektu. Zadejte 'Číslo' objektu nebo ho vyberte graficky pomocí tlačítka Vyberte jednotlivě .

Pro prut lze zadat 'vzdálenosti': Tímto způsobem určíte místo, kde se poznámka na prutu umístí. Vztahuje se k počátku prutu. Pomocí tlačítka Relativní/absolutní zadání lze přepínat mezi relativním a absolutním zadáním. V seznamu 'Ref.' je třeba zadat, zda se vzdálenost poznámky vztahuje k délce nebo rovině.

Odsazení & natočení

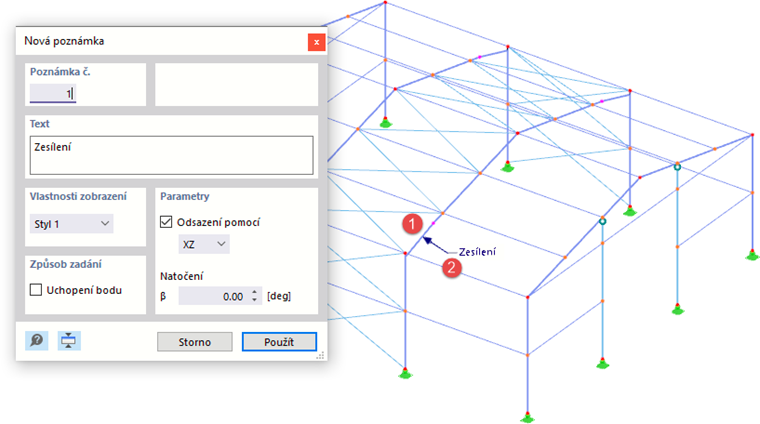

Hodnota 'Odsazení' udává vzdálenost poznámky od referenčního objektu. Tuto vzdálenost lze nastavit graficky v dialogu vyvolaném tlačítkem (viz krok (2) v obrázku Nastavit graficky).

V seznamu vyberte rovinu, v které se mají poznámky zobrazit. Položkou 'XYZ' lze definovat 'souřadnice odsazení' Δ v každém ze tří globálních směrů, zatímco u zbývajících tři položek se zadávají vždy pouze v jedné globální rovině.

Pokud chceme text poznámky natočit, je třeba zadat 'Natočení' o úhel β.

Možnosti

Zaškrtávací políčko 'Zobrazit také komentář' stanovuje, zda se zobrazí také komentář zadaný v sekci níže.

Vlastnosti zobrazení

'Styl' určuje, s jakými šipkami a jakým písmem se poznámka zobrazí. Aktuální styl můžete zkontrolovat pomocí tlačítka Úpravy : Otevře se dialog 'Vlastnosti zobrazení' s náhledem poznámky. Zde lze upravit styl pro různé typy poznámek.

Zobrazení poznámek

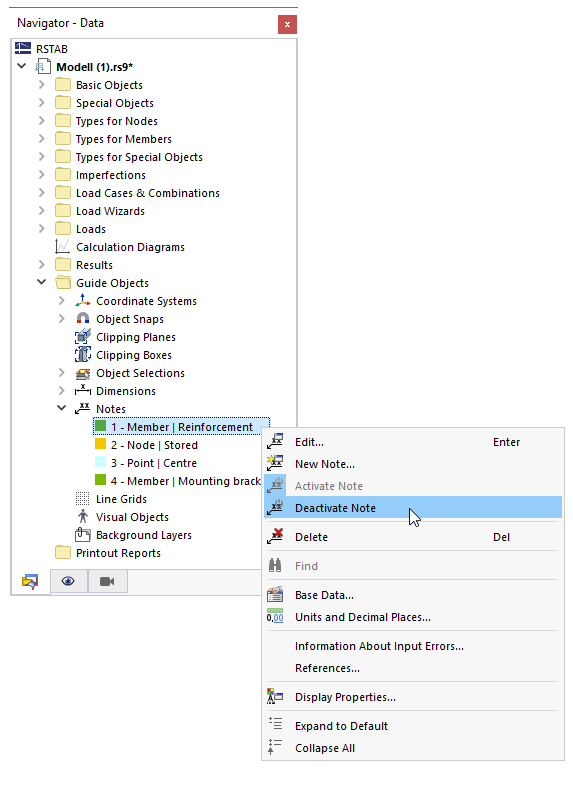

Komentáře můžete zobrazit nebo skrýt v 'Navigátoru - Zobrazit' v sekci 'Pomocné objekty' (viz obrázek Zobrazit/skrýt kóty ). Navigátor 'Data' nabízí možnost nastavit zobrazení poznámek individuálně.

Další možností pro zobrazení jednotlivých poznámek je zaškrtnout políčko v sekci Aktivní v dialogu (viz obrázek Nová poznámka).

Tip

Poznámku lze přesouvat (a také kopírovat) pomocí funkce přetahování myší (Drag&Drop). Pokud „uchopíme“ šipku, můžeme poznámku i se šipkou přesouvat. Pokud uchopíme text, můžeme změnit polohu textu v pracovní rovině; hrot šipky dále ukazuje na daný objekt.
