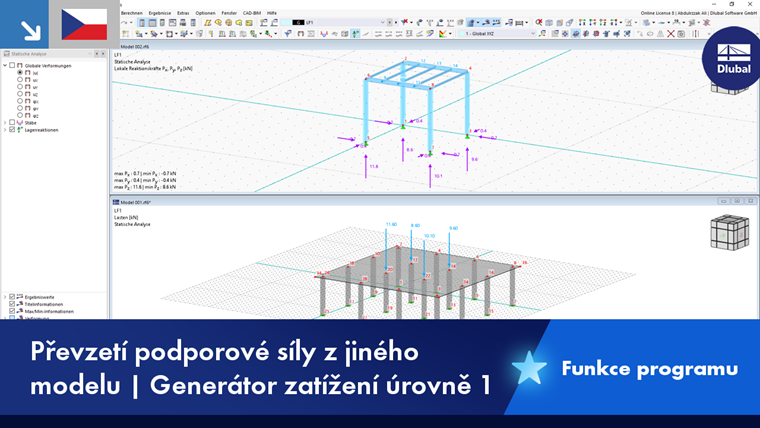

Importovat podporové reakce

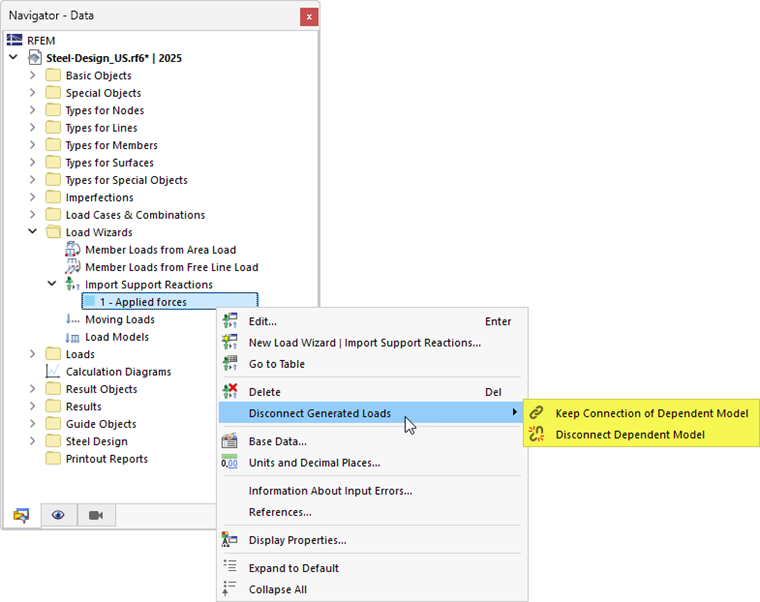

Tento generátor zatížení umožňuje importovat reakční síly uzlových podpor jiného modelu a použít je jako zatížení. Tímto způsobem lze modely digitálně propojit jako statické modely se seznamy položek. Propojené modely se spravují v záložce Závislé modely v dialogu Základní údaje modelu'.

Důležité

Tento generátor zatížení je k dispozici, pokud je model integrován do projektu Dlubal Center.

Tip

Praktické informace o přenosu podporových reakcí najdete v FAQ Použití generátoru zatížení "Importovat podporové reakce".

Model

V záložce Model zadejte model, jehož podporové reakce chcete importovat. V generátoru zatížení se "zdrojový model" označuje jako 'Připojený model'. Platí přitom následující zvláštnost:

  • Aktuální model a připojený model musí být ve stejném Projekt .
  • Oba modely musí mít různá ID modelu (viz kapitola Modellparameter ).
  • Připojený model není nutné otevírat.
  • Připojený model je třeba uložit s výsledky. Pokud tomu tak není, není možné importovat žádné podporové reakce.

V seznamu 'Připojený model' vyberte "zdrojový model" (viz obrázek Nový generátor zatížení | Importovat podporové reakce). Můžete ho také vybrat v Dlubal centru pomocí Dlubal centrum .

Objekty

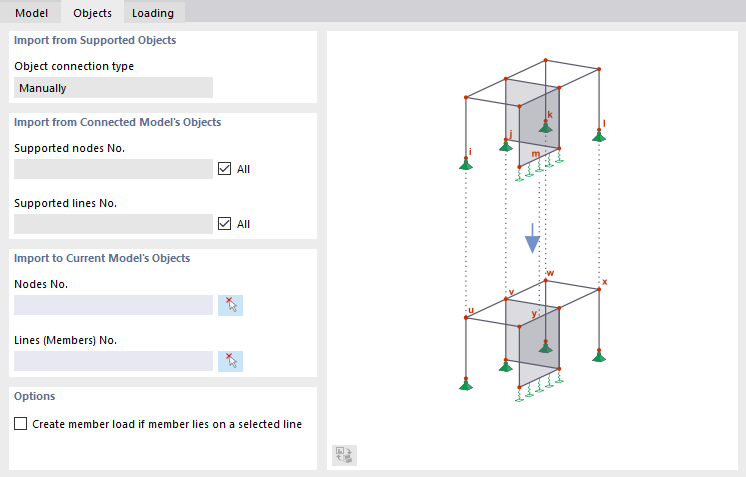

V záložce Objekty lze přiřadit podporové reakce připojeného modelu k uzlům aktuálního modelu.

Importovat z podporovaných objektů

V aktuálním stavu vývoje (srpen 2023) je k dispozici pouze ruční typ připojení objektů. Objekty musí být uživatelsky definované.

Importovat z objektů připojeného modelu

Všechny uzly, pro které jsou v připojeném modelu k dispozici podporové reakce, jsou pro import standardně zahrnuty. Pokud chcete zohlednit pouze určité uzly, zrušte zaškrtnutí políčka 'Vše'. Poté je možné zadat čísla podepřených uzlů pro zdrojový model.

Informace

Reakce prutových podpor nelze importovat.

Importovat do objektů aktuálního modelu

Zadejte čísla uzlů, na kterých mají reakce připojeného modelu působit jako zatížení. Můžete použít Vyberte jednotlivě pro výběr objektů v pracovním okně.

Důležité

Podporové reakce jsou striktně přiřazeny v pořadí čísel, jak je definováno v obou sekcích dialogu, a nikoli - jako v programu RFEM 5 - podle geometrické polohy v modelu.

Zatěžování

Záložka Zatížení spravuje přiřazení zatížení v zatěžovacích stavech připojeného i aktuálního modelu.

Kategorie

'Typ zatěžovacího spoje' určuje způsob, jakým jsou zatěžovací stavy mezi oběma modely propojeny. Seznam obsahuje dvě položky:

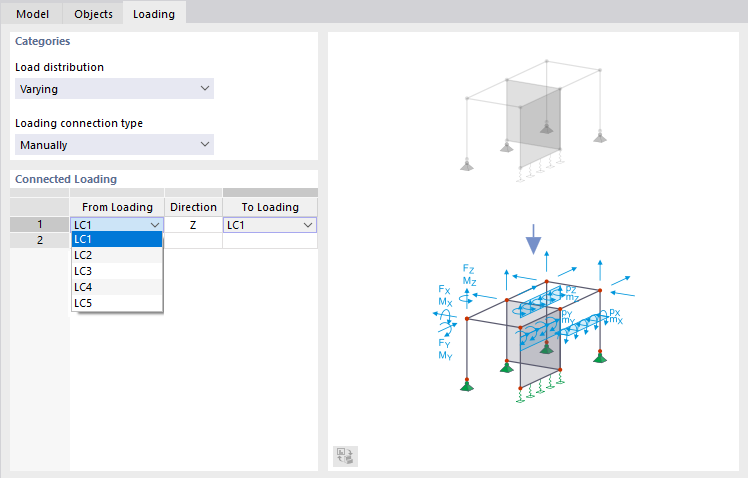

  • Ručně: V sekci 'Spojené zatížení' lze stanovit, jak mají být zatěžovací stavy připojeného modelu spojeny se zatěžovacími stavy aktuálního modelu (viz obrázek Výběr připojeného zatížení).
  • Automaticky: Program přiřadí podporové reakce připojeného modelu po zatěžovacích stavech k příslušným číslům ZS aktuálního modelu.

Připojené zatěžování

Pokud je nastaven typ zatěžovacího spoje 'Ručně', můžete individuálně určit, jak se mají propojit zatěžovací stavy připojeného modelu se zatěžovacími stavy aktuálního modelu: Vyberte příslušná čísla zatěžovacích stavů ze seznamů ve sloupcích 'Od zatížení' a 'Do zatížení' (viz obrázek Výběr připojeného zatížení). Tyto možnosti nejsou pro automatické přiřazení k dispozici. RSTAB přiřadí podporové reakce číselně k příslušným zatěžovacím stavům.

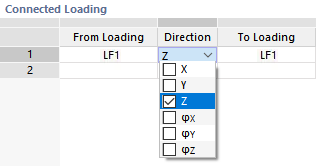

V seznamu 'Směr' lze určit, které složky podporových reakcí se mají při importu zohlednit. Na výběr jsou jak síly, tak momenty.
