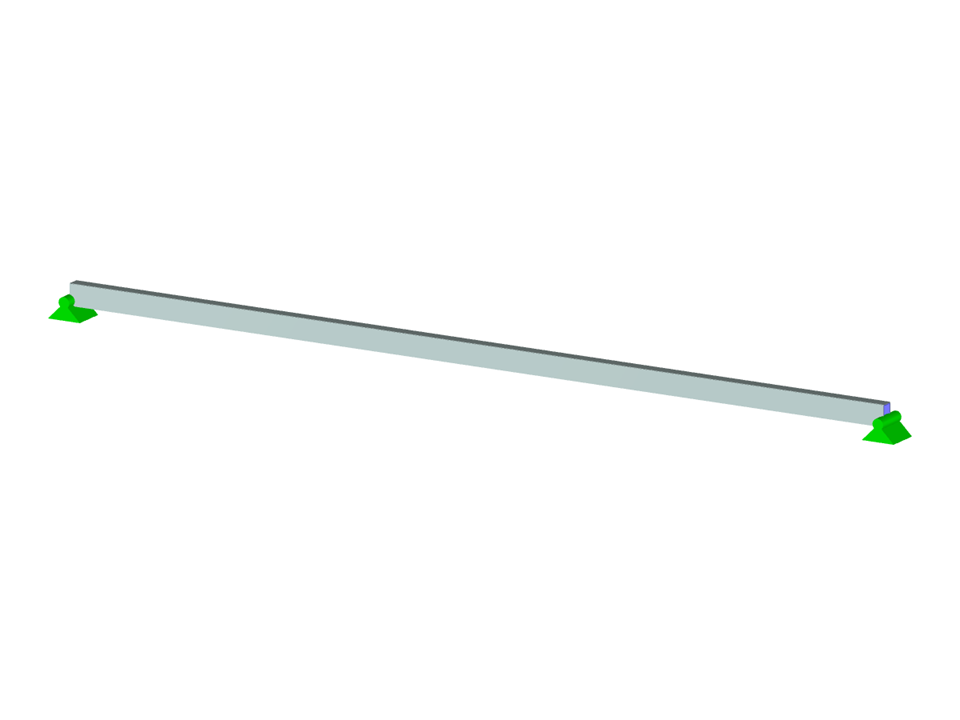

Na tomto modelu jsme předvedli přiřazení materiálů hybridním průřezům z SHAPE-THIN.
Model použitý v
Hybridní průřez z programu SHAPE-THIN
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 4 |
Počet kombinací výsledků | 4 |
Celková hmotnost | 0,134 t |
Rozměry (metrické) | 6,234 x 0,234 x 0,234 m |
Rozměry (imperiální) | 20.45 x 0.77 x 0.77 feet |
Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
