Model ten został wykorzystany do wyjaśnienia przydziału materiałów dla przekrojów hybrydowych SHAPE-THIN.

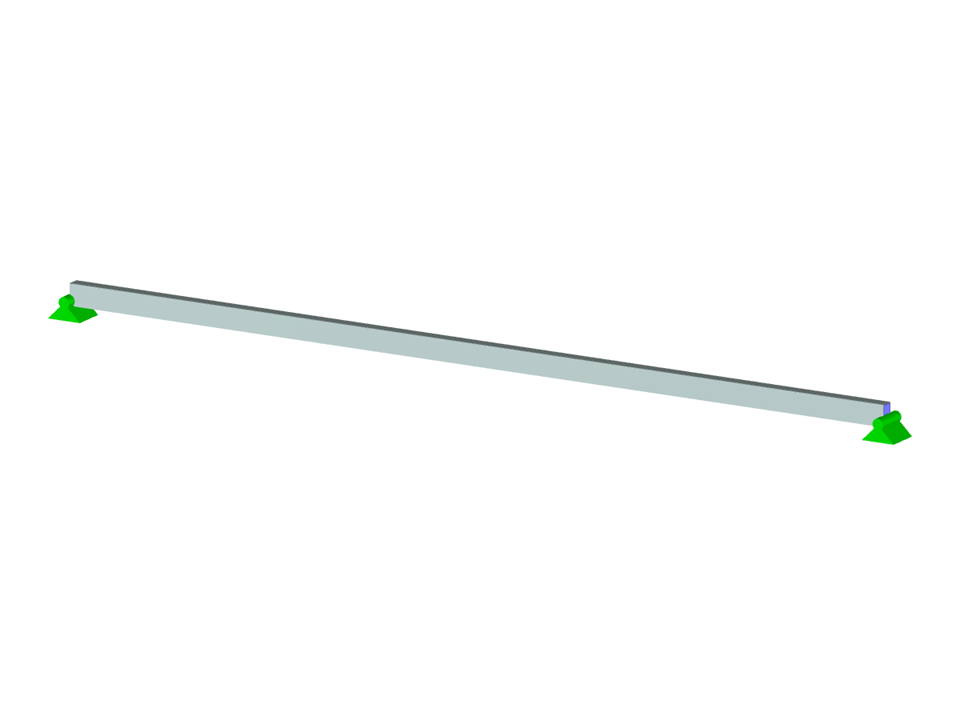

Przekrój hybrydowy SHAPE-THIN
Liczba węzłów | 2 |
Liczba linii | 1 |
Liczba prętów | 1 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 4 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 0,134 t |
Wymiary (metryczne) | 6,234 x 0,234 x 0,234 m |
Wymiary (imperialne) | 20.45 x 0.77 x 0.77 feet |
Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
