Odpověď:
Předpoklad
Aby bylo možné převzít podporové síly z jiných modelů, musí být splněny dvě podmínky:
- Od verze X.02.0071 (nebo v novějších) je k dispozici generátor zatížení "Import podporových reakcí".
- Oba modely musí být ve stejném projektu (stejné ID projektu) V případě potřeby je nutné stávající projekty v Dlubal centru znovu připojit.
- Oba modely musí mít různá ID modelu.
- V modelu, do kterého mají být zatížení aplikována (dále jen „dceřiný“ model), je třeba vytvořit zatěžovací stavy.
Aby měly modely různá ID, musí být každý model vytvořen pomocí "Soubor → Nový...". Případně lze také existující model uložit jako kopii pomocí "Soubor - Uložit jako..."; ta má pak také jiné ID. ID lze zobrazit v Základních údajích modelu v sekci Parametry modelu.
Postup
Pokud jsou požadavky splněny, můžete v aktuálním modelu ("dceřiném" modelu) vybrat generátor zatížení "Import podporových reakcí" a v záložce Model přiřadit připojený model ("mateřský" model) (obrázek 1).

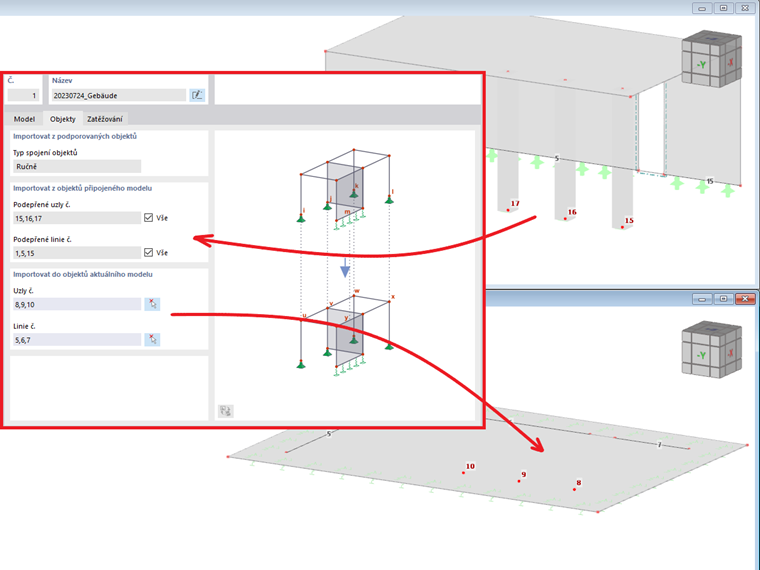

V záložce Objekty pak můžete podepřené linie a uzly „mateřského“ modelu přiřadit liniím a uzlům, které se mají zatížit v „dceřiném“ modelu (obrázek 2).
Přiřazení uzlů a linií
Je třeba poznamenat, že přiřazení uzlů a linií se provádí pomocí jejich čísel. Věnujte pozornost pořadí zadávání a orientaci linií.

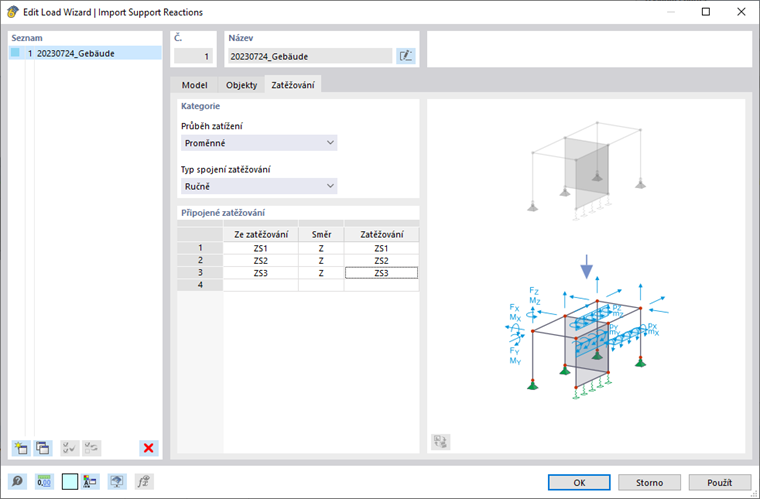

V záložce Zatěžování lze nakonec vybrat přiřazení zatěžovacích stavů a směrů zatížení, které se mají importovat. Obrázek 3 ukazuje čistý přenos svislých zatížení v zatěžovacích stavech 1-3.

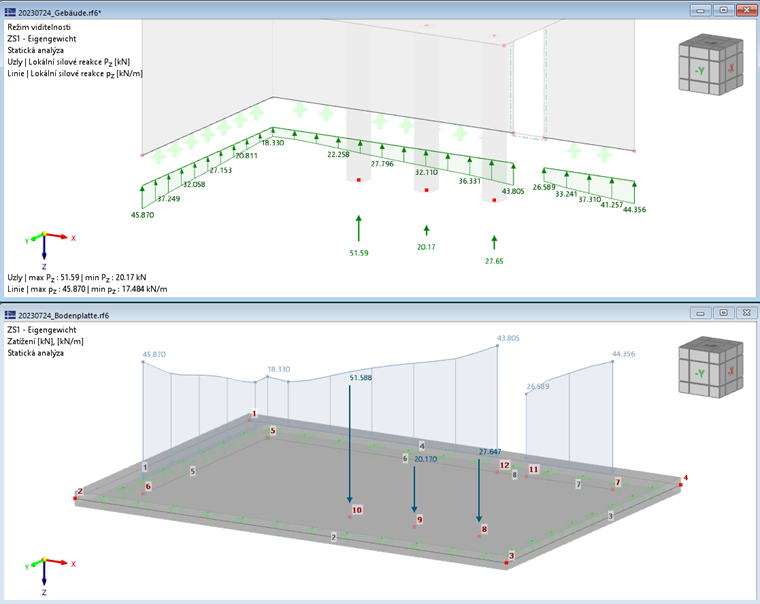

Po uložení generátoru zatížení se působící zatížení zobrazí nejdříve s hodnotou "??". Správná hodnota se zobrazí až po výpočtu příslušného zatěžovacího stavu (obrázek 4). Tento výpočet spustí výpočet také v "mateřském" modelu.
Změny v připojeném modelu
Pokud se v "mateřském" modelu provedou změny, zatížení v "dceřiném" modelu se vrátí na hodnotu "??", jakmile je "mateřský" model uložen. Při novém výpočtu zatěžovacího stavu v "dceřiném" modelu se převezmou nové hodnoty.
