Utilização do assistente de cargas "Importar reações de apoio"

Requisitos

Duas condições têm de ser satisfeitas para que as forças de apoio possam ser transferidas de outros modelos:

1. O assistente de cargas "Importar reações de apoio" está disponível a partir da versão X.02.0071 (ou posterior).
2. Os dois modelos têm de estar no mesmo projeto (mesmo ID de projeto). Os projetos existentes podem ser religados no Dlubal Center, se necessário.
3. Ambos os modelos têm de ter ID de modelo diferentes.
4. No modelo onde as cargas devem ser aplicadas (a seguir denominado modelo "subordinado"), devem ser criados casos de carga.

Para que os modelos tenham ID diferentes, cada modelo tem de ser criado através de "Ficheiro → Novo...". Em alternativa, também pode guardar um modelo existente como cópia através de "Ficheiro Guardar como...". Este também irá ter um ID diferente. Pode visualizar os ID nos parâmetros do modelo em Dados gerais do modelo.

Procedimento

Se os requisitos forem cumpridos, pode selecionar o assistente de cargas "Importar reações de apoio" no modelo "subordinado" e atribuir o modelo "principal" aí no separador Modelo (Figura 01).

FAQ

FAQ 005401 | Como é que posso utilizar o assistente de cargas "Importar reações de apoio"?

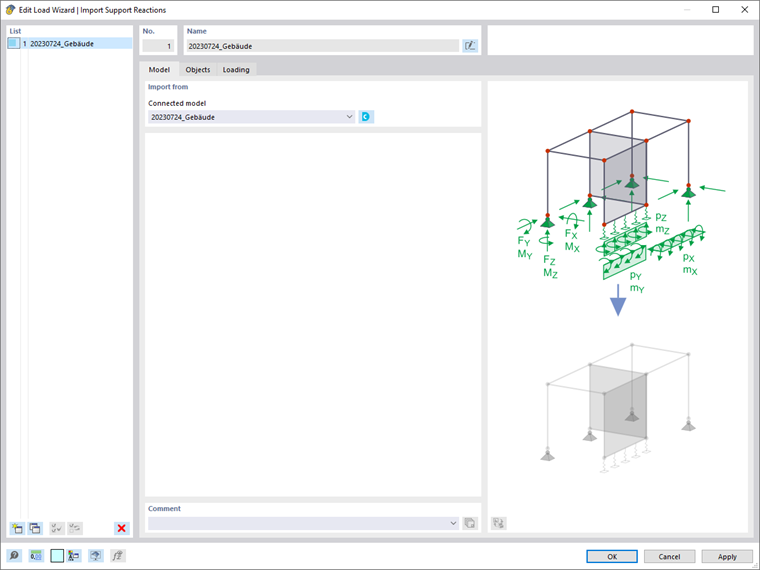

Assistente de cargas | Importar reação de apoio | Modelo

No separador Objetos, as linhas e os nós do modelo "principal" são atribuídos às linhas e nós a

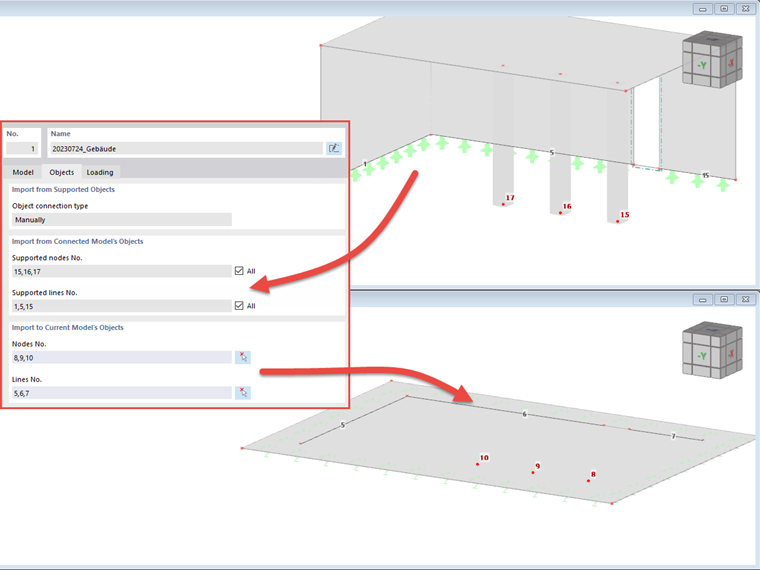

Assistente de cargas | Importar reação de apoio | Objetos – Atribuição de números de nó e linha

Atribuição de nós e linhas

É importante ter em conta que os nós e as linhas são atribuídos através da sua numeração. Tenha em atenção a ordem da entrada e a orientação das linhas.

Por fim, pode selecionar a atribuição dos casos de carga e das direções de carga a serem importados no separador Carga. A Figura 03 mostra uma transferência pura das cargas verticais nos casos de carga 1–3.

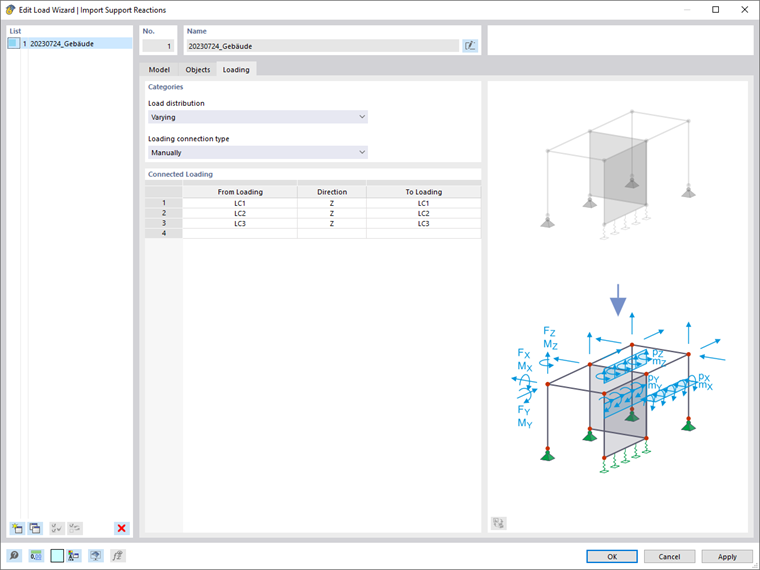

Assistente de cargas | Importar reação de apoio | Carga

Assim que confirmar o assistente de cargas, aparecem as cargas aplicadas com o valor "??" primeiro. O valor correto só é apresentado depois de o respetivo caso de carga ter sido calculado (Figura 04). Este cálculo também aciona o cálculo no modelo "principal".

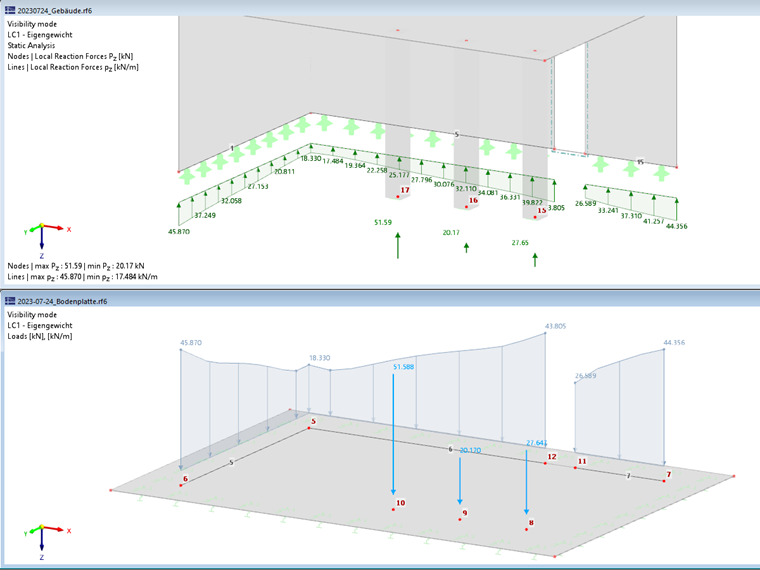

Reações de apoio no modelo "principal" e cargas importadas no modelo "subordinado"

Alterações no modelo relacionado

Se são feitas alterações no modelo "principal", a carga no modelo "subordinado" é revertida para "??" assim que o modelo "principal" for guardado. Um recálculo do caso de carga no modelo "subordinado" transfere os novos valores.
