Utilizzo della creazione guidata di carichi "Reazioni vincolari di importazione"

Requisiti

Per trasferire le forze vincolari da altri modelli, devono essere soddisfatte due condizioni:

1. La creazione guidata di carichi "Importa reazioni vincolari" è disponibile a partire dalla versione del programma X.02.0071 (o successiva).
2. Entrambi i modelli devono essere nello stesso progetto (lo stesso ID progetto). Se necessario, è necessario ricollegare i progetti esistenti nel Dlubal Center.
3. Entrambi i modelli devono avere ID modello diversi.
4. Nel modello in cui devono essere applicati i carichi (di seguito denominato modello "figlio"), è necessario creare casi di carico.

Per garantire che i modelli abbiano ID diversi, è necessario creare ogni modello tramite "File → Nuovo...". In alternativa, è anche possibile salvare il modello esistente come copia tramite "File → Salva con nome..."; quindi, ottiene un ID diverso. È possibile visualizzare gli ID sotto i parametri del modello nei Dati di base di un modello.

Procedura

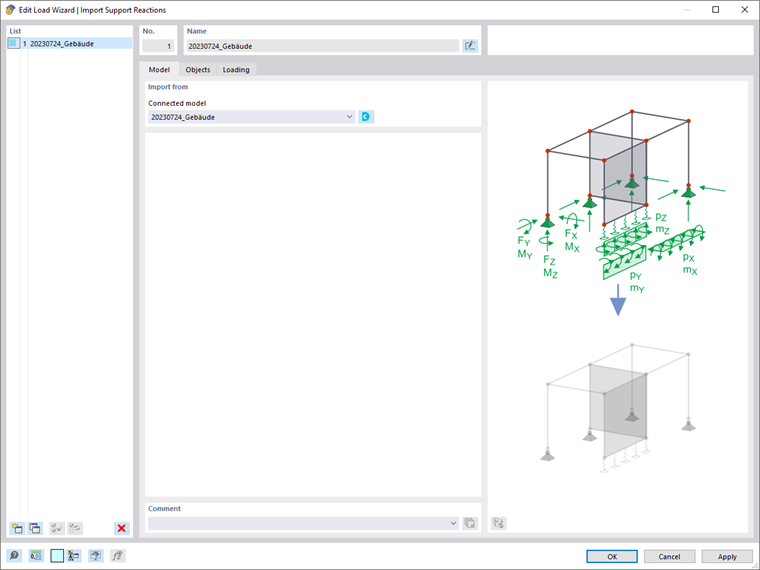

Se i requisiti sono soddisfatti, è possibile selezionare la creazione guidata di carico "Importa reazione vincolare" nel modello "figlio" e assegnare il modello "genitore" nella scheda Modello (Figura 01).

FAQ

FAQ 005401 | Come si utilizza la procedura guidata di caricamento "Accetta reazione vincolo esterno"?

Creazione guidata di carichi | Importa reazione vincolare | Modello

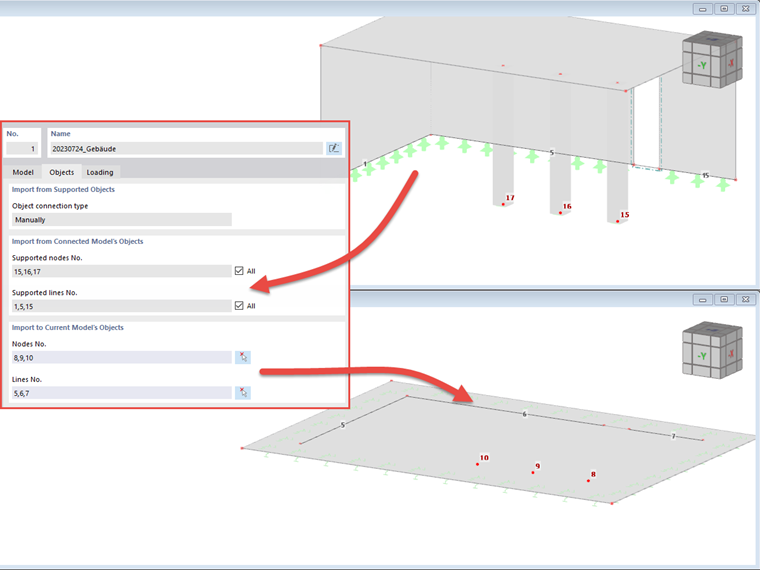

Nella scheda Oggetti , le linee e i nodi assegnati del modello "padre" sono assegnati alle linee e ai nodi da caricare nel modello "figlio" (Figura 02).

Creazione guidata di carichi | Importa reazione vincolare | Oggetti - assegnazione dei numeri di nodo e di linea

Assegnazione di nodi e linee

È importante notare che i nodi e le linee sono assegnati utilizzando la loro numerazione. Prestare attenzione all'ordine di immissione e all'orientamento delle linee.

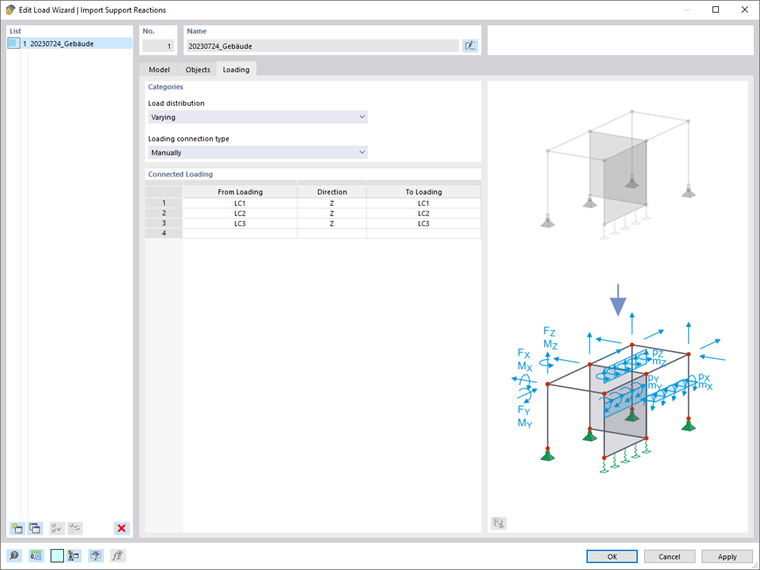

Infine, è possibile selezionare l'assegnazione dei casi di carico e le direzioni del carico da importare nella scheda Carico. L'immagine 03 mostra un trasferimento puro dei carichi verticali nei casi di carico 1-3.

Creazione guidata di carichi | Importa reazione vincolare | CC/ CO

Non appena si conferma la creazione guidata di carichi, i carichi applicati appaiono con il valore "?? primo. Il valore corretto viene visualizzato solo dopo che è stato calcolato il rispettivo caso di carico (Figura 04). Questo calcolo attiva anche il calcolo nel modello "padre".

Reazioni del vincolo esterno sul modello "madre" e carichi assunti sul modello "figlio".

Modifiche nel modello correlato

Se ci sono modifiche apportate nel modello "padre", il carico nel modello "figlio" viene ripristinato a "??", a condizione che il modello "genitore" sia stato salvato. Un ricalcolo del caso di carico nel modello "figlio" trasferisce i nuovi valori.
