Uso del asistente para cargas "Importar reacciones en apoyo"

Requisitos

Para transferir las fuerzas en los apoyos desde otros modelos, se deben cumplir dos condiciones:

1. El asistente para cargas "Importar reacciones en apoyo" está disponible a partir de la versión del programa X.02.0071 (o posterior).
2. Ambos modelos deben estar en el mismo proyecto (la misma ID de proyecto). Es necesario volver a conectar los proyectos existentes en el Centro de Dlubal, si es necesario.
3. Ambos modelos deben tener una ID de modelo diferentes.
4. En el modelo donde se van a aplicar las cargas (en lo sucesivo denominado modelo "secundario"), se deben crear los casos de carga.

Para garantizar que los modelos tengan ID diferentes, es necesario crear cada modelo mediante "Archivo → Nuevo...". Como alternativa, un modelo existente también se puede guardar como una copia a través de "Archivo → Guardar como ..."; por lo tanto, obtiene una ID distinta. Puede ver las ID en los parámetros del modelo en los Datos básicos de un modelo.

Procedimiento

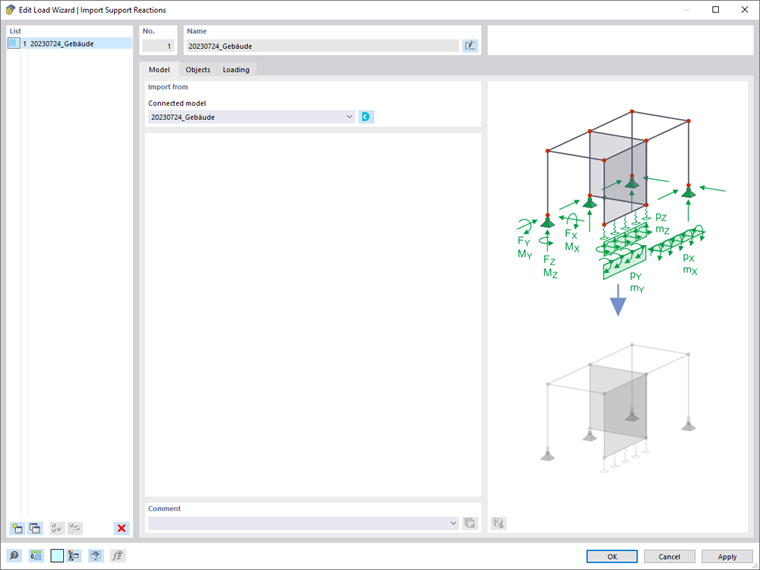

Si se cumplen los requisitos, puede seleccionar el asistente de carga "Importar reacción en apoyo" en el modelo "secundario" y asignar el modelo "principal" allí en la pestaña Modelo (figura 01).

Preguntas frecuentes (FAQ)

Pregunta frecuente 005401 | ¿Cómo uso el asistente para cargas "Importar reacción en apoyo"?

asistente para cargas | Importar reacción del apoyo | Modelo

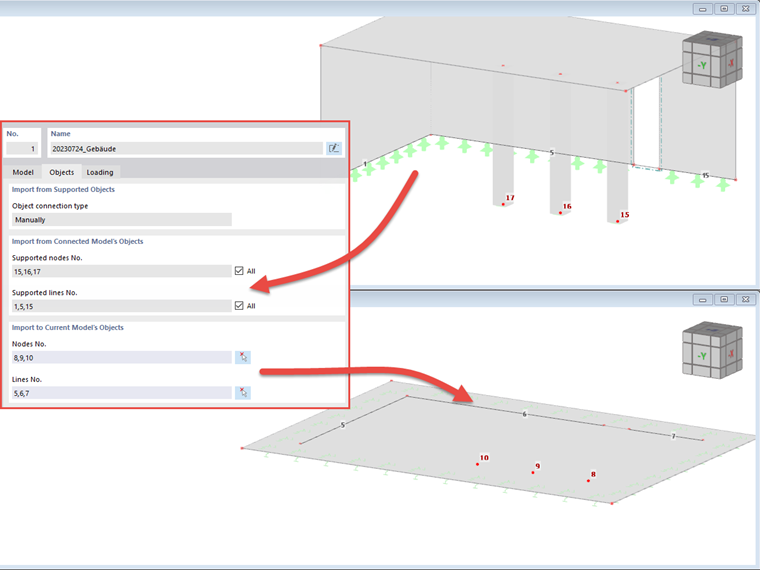

En la pestaña Objetos, las líneas y nudos asignados del modelo "principal" se asignan a las líneas y nudos que se van a cargar en el modelo "secundario" (figura 02).

asistente para cargas | Importar reacción del apoyo | Objetos: asignación de números de nudos y líneas

Asignación de nudos y líneas

Es importante tener en cuenta que los nudos y líneas se asignan utilizando su numeración. Preste atención al orden de la entrada y la orientación de las líneas.

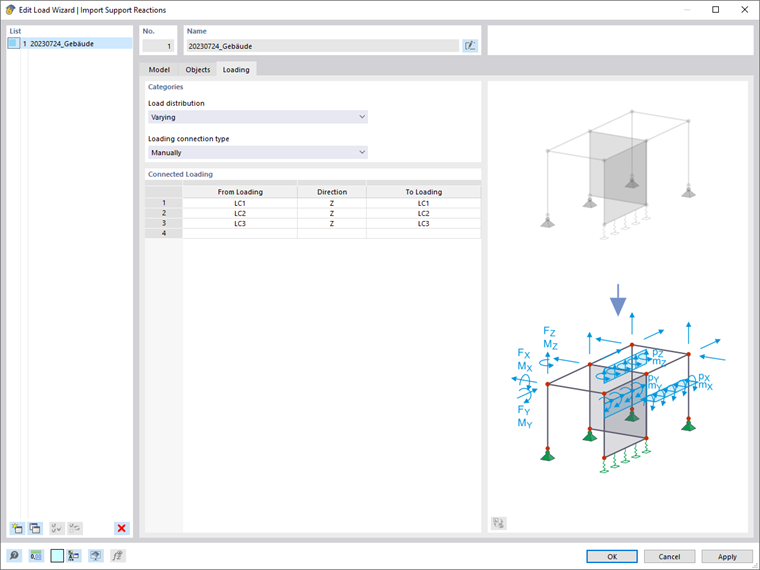

Finalmente, puede seleccionar la asignación de los casos de carga y las direcciones de carga que se van a importar en la pestaña Carga. La figura 03 muestra una transferencia pura de las cargas verticales en los casos de carga 1-3.

asistente para cargas | Importar reacción del apoyo | hipótesis de carga

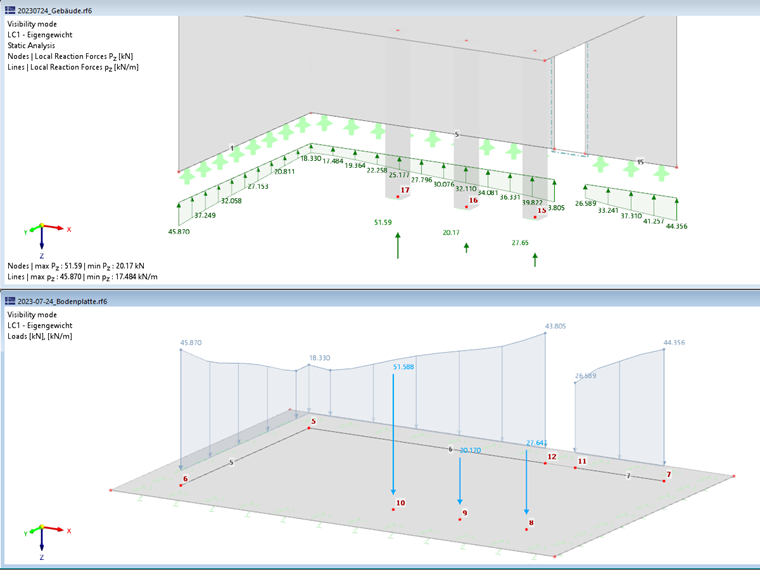

Tan pronto como confirme el asistente de cargas, las cargas aplicadas aparecen con el valor "??" primero. El valor correcto solo se muestra una vez que se haya calculado el caso de carga respectivo (figura 04). Este cálculo también activa el cálculo en el modelo "principal".

Reacciones de apoyo en el modelo "madre" y cargas asumidas en el modelo "hijo"

Cambios en el modelo relacionado

Si se realizan cambios en el modelo "principal", la carga en el modelo secundario se revierte a "??", siempre y cuando se haya guardado el modelo "principal". Un nuevo cálculo del caso de carga en el modelo secundario transfiere los nuevos valores.
