Filtrování ve výsledkových tabulkách

Ve výsledkových tabulkách jsou různé možnosti filtrování, které lze použít pro filtrování výsledků. Pomocí tlačítka otevřeme dialog 'Správce výsledkových tabulek'.

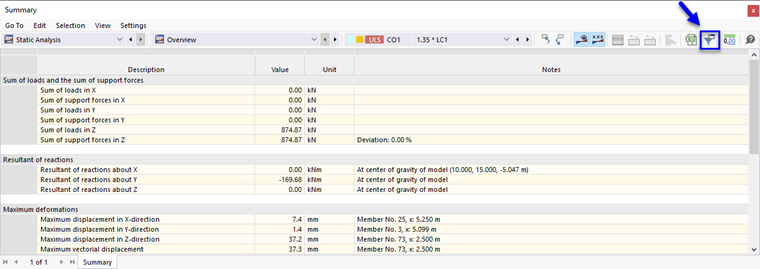

Otevření správce tabulek výsledků

Ve Správci výsledkových tabulek můžete určit, které řádky a sloupce výsledků se mají zobrazit.

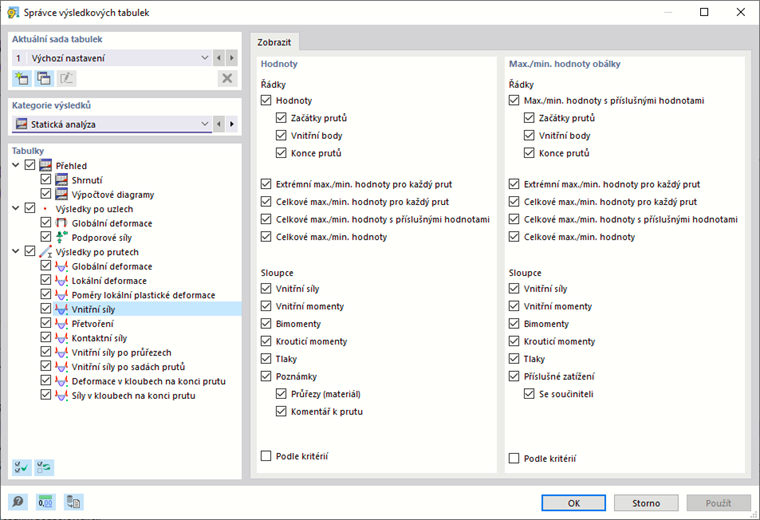

Dialog "Správce výsledkových tabulek"

Aktuální sada tabulek

V levé horní části sekce je možné uložit nastavení tabulky. Jako 'Výchozí nastavení' jsou přednastaveny všechny dostupné výsledky.

Tlačítkem uložíme zvolené nastavení tabulky. V dialogu 'Nová sada tabulek' zadejte název.

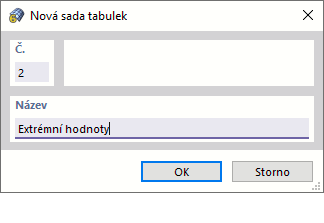

Dialog ' Nová sada tabulek '

Po kliknutí na tlačítko OK je možné provést nastavení pro novou sadu tabulek. Ta je pak k dispozici pro vyhodnocení v seznamu 'Aktuální sada tabulek'.

Tabulky

Pomocí zaškrtávacích políček ve stromové struktuře lze určit, které tabulky se mají zobrazit. Pokud vybereme položku kliknutím myší, můžeme v záložce 'Zobrazit' zadat podrobná nastavení pro tento typ výsledků.

Zobrazit

V této záložce určíme, které 'řádky' a 'sloupce' se mají v tabulkách zobrazit. 'Hodnoty' zatěžovacích stavů a kombinací a 'Max./min. hodnoty obálky' lze nastavit samostatně. Druhé jmenované se týká výsledkové tabulky pro kombinace výsledků a návrhové situace. Tam se v každém místě zobrazí dvě výsledné hodnoty - minimální a maximální výsledky s příslušnými hodnotami.

Například pro vnitřní síly prutů jsou hodnoty na začátku a na konci prutu (hodnoty v uzlech), vnitřních bodů (místa x uživatelsky definovaných vnitřních výsledkových bodů prutu) jako Zobrazí se také extrémní hodnoty prutů. Pomocí zaškrtávacích políček lze určit, které vnitřní síly se ve sloupcích zobrazí.

V následujícím příkladu si ukážeme nastavení filtrování pro vnitřní síly na prutu. Uzlové hodnoty jsou v tabulce zvýrazněny žlutě, extrémní hodnoty jednotlivých vnitřních sil modře a celkové extrémní hodnoty šedě.

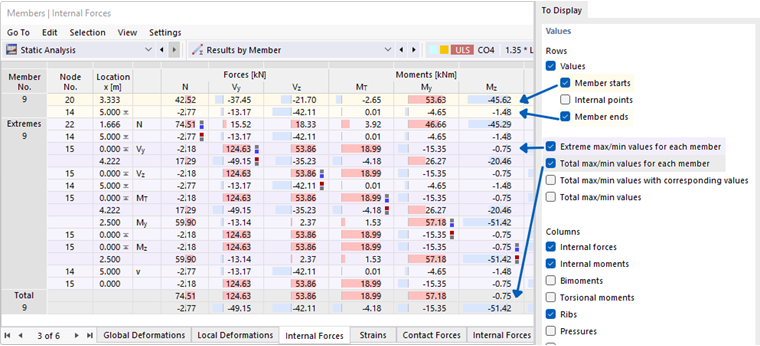

Uzly a extrémní hodnoty vnitřních sil a momentů prutu

Pokud zaškrtneme políčko 'Podle kritérií', zobrazí se záložka 'Kritéria - hodnoty' nebo 'Kritéria - max./min. hodnoty obálky'. Zde je možné provést specifická zadání pro výsledné hodnoty, které se zobrazí v tabulkách (viz odstavec Kritéria).

Kritéria

Záložky Kritéria - hodnoty a Kritéria - max./min. hodnoty obálky jsou k dispozici, pokud zaškrtneme v záložce 'Zobrazit' políčka 'Podle kritérií'.

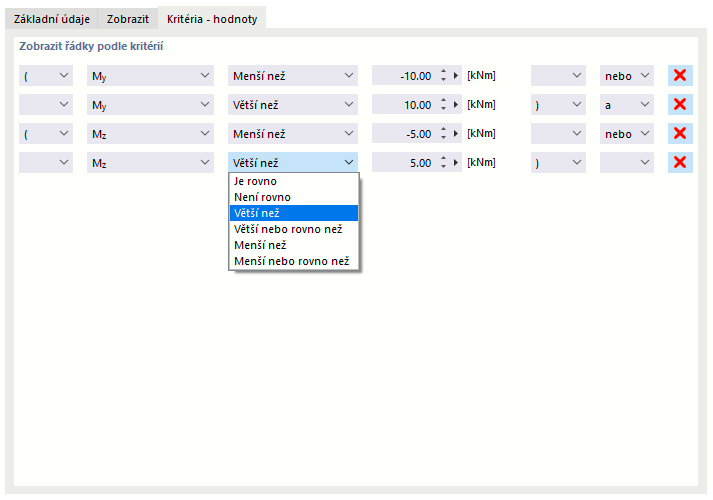

Definice filtrovacích kritérií pro výsledné hodnoty

Zde je možné nastavit podmínky pro tabulkové hodnoty vybraného typu výsledků. Zvolte ve druhém sloupci deformaci, vnitřní sílu, napětí nebo přetvoření. V následujících dvou sloupcích pak zadejte, jaké kritérium zde má platit.

Pro zadání dalšího kritéria je třeba v posledním sloupci vybrat položku 'nebo' (jedno splněné kritérium je postačující) nebo 'a' (všechna kritéria musí být splněna). Poté zadejte další podmínku v novém řádku.

Na obrázku výše jsou znázorněna kritéria pro ohybové momenty. V tabulce se tak zobrazí pouze výsledky momentů M_y, které nejsou mezi ±10 kNm a jejichž příslušné momenty M_z jsou současně mimo rozsah ±5 kNm.
