Spojit pruty

Obecná nastavení

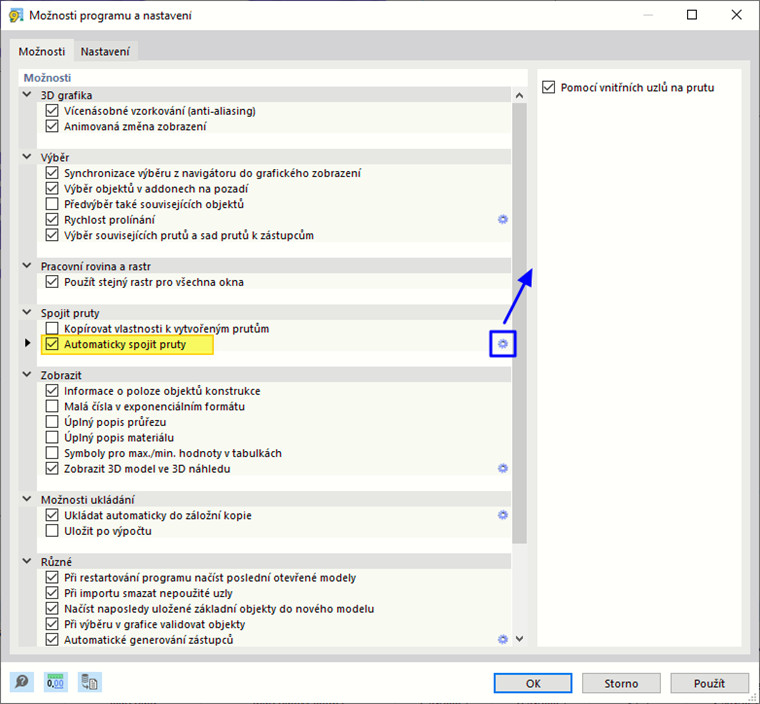

Pruty se standardně automaticky spojí, jakmile se při umístění zkříží. Toto nastavení je v dialogu 'Možnosti programu a nastavení', který otevřeme z hlavní nabídky Možnosti nebo pomocí tlačítka Možnosti programu . Spojení je vytvořeno interními uzly Na typ prutu . Pruty tak zůstanou zachovány.

Z hlavní nabídky Zobrazit (1) nebo z místní nabídky (2) lze určit, zda se mají vložené pruty ve společném uzlu rozdělit nebo spojit.

Informace

Deaktivujte tuto funkci, pokud například zadáváte diagonály pro ztužení křížením: Tahové pruty nejsou zpravidla spojeny.

Funkce 'Spojit'

Pro následné spojení křížících se prutů použijte funkci Spojit v hlavní nabídce Nástroje nebo tlačítko [ T0 ] v panelu nástrojů.

Pruty lze také spojit, aniž bychom je museli předem vybrat. V pracovním okně nakreslete přes oblast, kde chcete pruty připojit, okno. Objekty nemusí být vybrány celé.

Informace

Při ručním připojení prutů se původní pruty rozdělí normovými uzly. Tímto postupem se vytvoří nové pruty.
