unir barras

Configuração geral

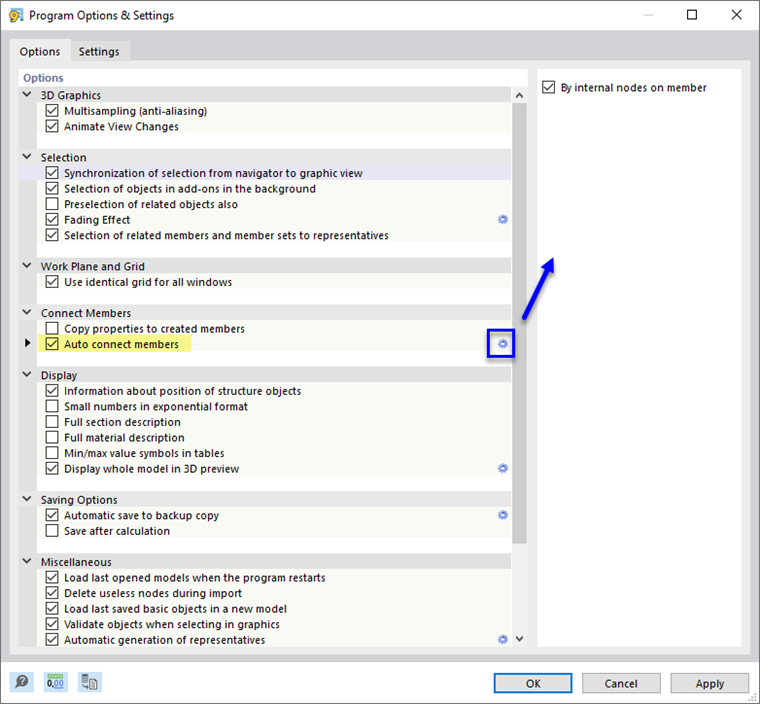

As barras são conectadas automaticamente por defeito assim que se cruzam na inserção. A configuração correspondente pode ser encontrada na caixa de diálogo 'Opções e configurações do programa', que pode ser aberto no menu Opções ou com o botão Opções do programa . A ligação é configurada pelos nós internos do No tipo de barra . Desta forma, as barras são mantidas.

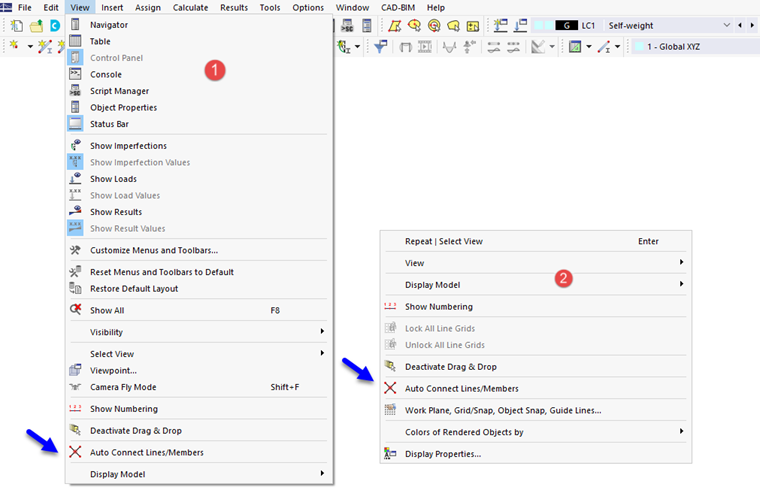

Também pode utilizar o menu Vista (1) ou o menu de contexto geral (2) para controlar se as barras que estão a ser colocadas devem ser divididas ou ligadas no nó comum.

Informação

Desativar a função, por exemplo, ao colocar diagonais para cruzamentos: Os barras tracionadas geralmente não estão conectadas.

função 'Ligar'

Para posteriormente unir barras que se cruzam, utilize a função Ligar no menu Ferramentas, ou o botão [ T0 ] na barra de ferramentas.

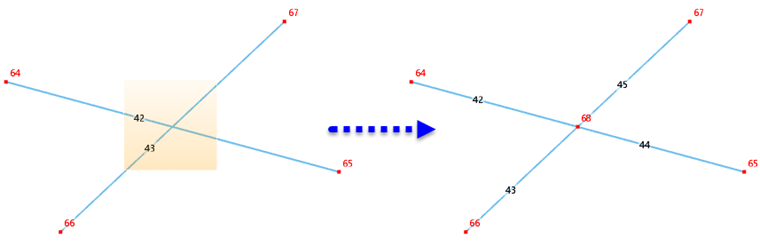

Também é possível conectar barras sem selecioná-las previamente. Vá para a janela de trabalho e desenhe uma janela sobre a zona onde pretende conectar as barras. Não é necessário capturar completamente os objetos.

Informação

Ao conectar barras manualmente, as barras originais são divididas pelos nós padrão. Este procedimento criará novas barras.
