Pode apresentar graficamente os resultados para os nós utilizando as categorias do navegador Deformações globais e Reações de apoio . Os resultados numéricos dos nós podem ser encontrados na categoria de tabela Resultados por nó .

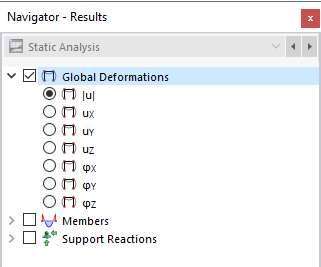

Deformações globais

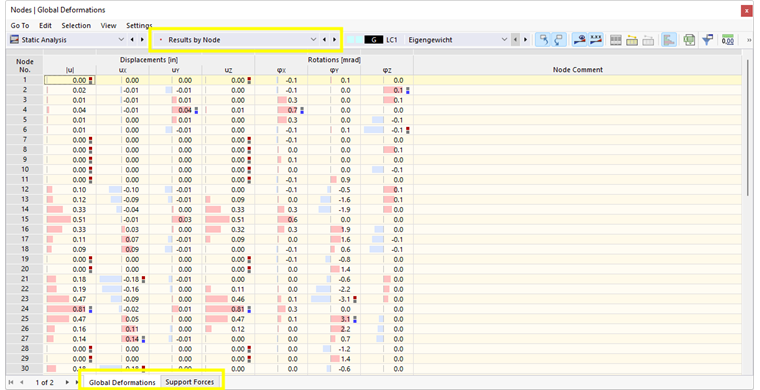

A imagem Resultados por nó na tabela mostra a tabela com as deformações nodais globais.
Os deslocamentos e as rotações significam o seguinte:
| u | Valor absoluto do deslocamento total | ||
| uX | Deslocamento na direção do eixo global X | ||
| uY | Deslocamento na direção do eixo global Y | ||
| uZ | Deslocamento na direção do eixo global Z | ||
| φX | Rotação em torno do eixo global X | ||
| φY | Rotação em torno do eixo global Y | ||
| φZ | Rotação em torno do eixo global Z |
Sugestão
Com o botão
pode apresentar as deformações como uma sequência de movimento (ver função Animation das deformações ).

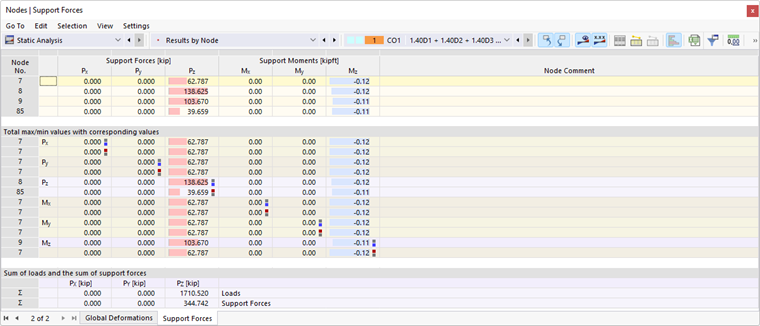

Forças de apoio
As forças de apoio são designadas por 'P', os momentos de apoio são designados por 'M'. Geralmente, estão relacionados com o sistema de eixos global. No navegador, é possível definir os componentes a serem representados graficamente. No que diz respeito aos apoios nodais rodados, também é possível mostrar as forças de apoio locais.
A tabela lista as forças e os momentos que são introduzidos no apoio de nó. Assim, no que diz respeito aos sinais, a tabela não apresenta as forças ou os momentos de reação por parte do apoio. Os sinais resultam da direcção dos eixos globais. Se o eixo Z global se encontra direccionado para baixo, o caso de carga "peso próprio" resulta, por exemplo, numa força de apoio positiva PZ, e uma carga de vento oposta ao eixo X global resulta numa força de apoio negativa PX. Assim, as forças de apoio apresentadas na tabela representam as cargas de fundação.

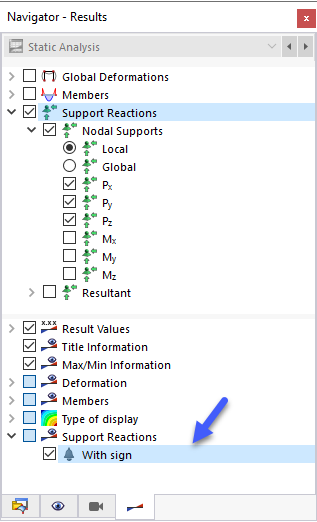

Em contraste com os resultados na tabela, os vectores 'Reações de apoios' no gráfico representam as forças e os momentos de reação na parte dos apoios. Os componentes são visualizados pelo tamanho e direcção dos vectores. Também é possível visualizar os sinais das forças introduzidas na janela de trabalho seleccionando a entrada correspondente na secção inferior do navegador. Utilize esta opção apenas para visualizar os esforços introduzidos, a fim de evitar mal-entendidos.
Um momento de apoio positivo actua no sentido horário sobre o correspondente eixo global positivo. Idêntico aos vectores para as forças de apoio, aos vectores estão já atribuídos os sinais e as indicações do valor tem de ser consideradas independentemente: Os sinais indicam as direcções dos momentos em relação ao eixo global.
Soma de cargas e soma de forças de apoio
Para casos de carga e combinações de cargas, as somas de verificação Σ das forças de carregamento e apoio são indicadas no final da tabela. Este equilíbrio mostrará uma diferença se o modelo também tiver apoios de barra. Essas forças de apoio também têm de ser consideradas no balanço global.
