Wyniki według węzłów

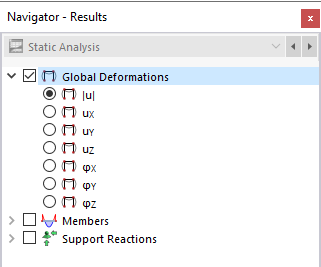

Wyniki dla węzłów można wyświetlić graficznie, korzystając z kategorii nawigatora Globalne odkształcenia i Reakcje podporowe . Liczbowe wyniki węzłów można znaleźć w kategorii tabeli Wyniki według węzłów .

Odkształcenia globalne

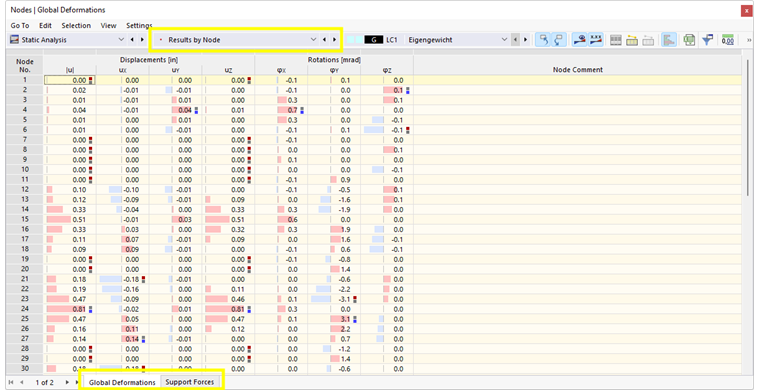

Obraz Wyniki według węzłów w tabeli przedstawia tabelę z globalnymi deformacjami węzłowymi.

Przemieszczenia i obroty oznaczają:

u Wartość bezwzględna całkowitego przemieszczenia
uX Przemieszczenie w kierunku globalnej osi X
uY Przemieszczenie w kierunku globalnej osi Y
uZ Przemieszczenie w kierunku globalnej osi Z
φX Obrót wokół globalnej osi X
φY Obrót wokół globalnej osi Y
φZ Obrót wokół globalnej osi Z

Wskazówka

Za pomocą przycisku Animacja odkształceń można wyświetlić odkształcenia jako sekwencję ruchów (patrz artykuł Animacja deformacji ).

siły podporowe

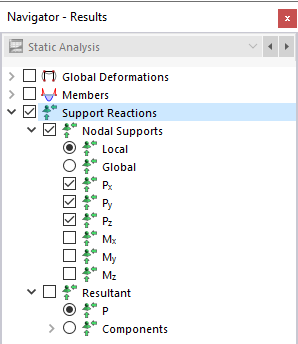

Siły podporowe są wyznaczane przez 'P', momenty podporowe przez 'M'. Zazwyczaj są one powiązane z globalnym układem osi. W nawigatorze można zdefiniować elementy graficzne, które mają być wyświetlane w formie graficznej. W przypadku obróconych podpór węzłowych możliwe jest również pokazanie lokalnych sił podporowych.

Informacje

Pola wyboru Lokalny i Globalny w nawigatorze sterują również wyświetlaniem tabeli.

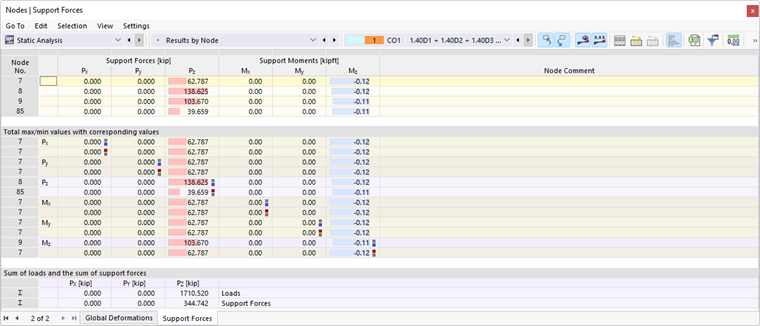

W tabeli wyszczególnione są siły i momenty, które są przenoszone na podporę węzłową. Zatem w odniesieniu do znaków tabela nie pokazuje sił ani momentów reakcji podpory. Znaki wynikają z kierunku osi globalnych. Jeżeli globalna oś Z jest skierowana w dół, przypadek obciążenia "ciężarem własnym" powoduje na przykład dodatnią siłę podporową PZ, a obciążenie wiatrem przeciwne do globalnej osi X powoduje ujemną siłę podporową PX. Siły podporowe widoczne w tabeli stanowią zatem obciążenia fundamentu.

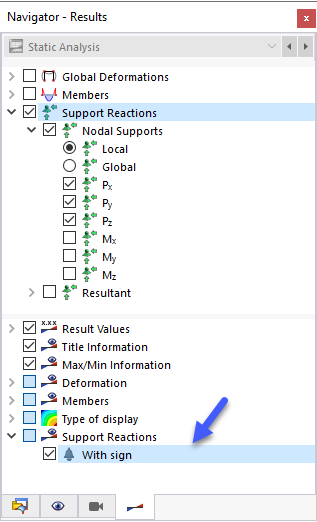

W przeciwieństwie do wyników przedstawionych w tabeli, wektory 'Reakcji podpory' na rysunku przedstawiają siły i momenty reakcji działające na część podpór. Komponenty są wizualizowane na podstawie rozmiaru i kierunku wektorów. Znaki wprowadzonych sił można również wyświetlić w oknie roboczym, wybierając odpowiedni wpis w dolnej części nawigatora. Tej opcji należy używać tylko do wizualizacji wprowadzonych sił, aby uniknąć nieporozumień.

Dodatni moment podporowy działa w kierunku zgodnym z ruchem wskazówek zegara wokół odpowiedniej dodatniej osi globalnej. Podobnie jak w przypadku sił podporowych wektory są już oznaczone znakami, a wartości należy rozpatrywać niezależnie od nich. Znaki wskazują kierunek momentów w odniesieniu do osi globalnych.

Suma obciążeń i suma sił podporowych

Dla przypadków obciążeń i kombinacji obciążeń, sumy kontrolne Σ obciążeń i sił podporowych są podane na końcu tabeli. Ta równowaga wykaże różnicę, jeżeli model posiada również podpory prętowe. Te siły podporowe należy również uwzględnić w ogólnym bilansie.
