Podstawowe

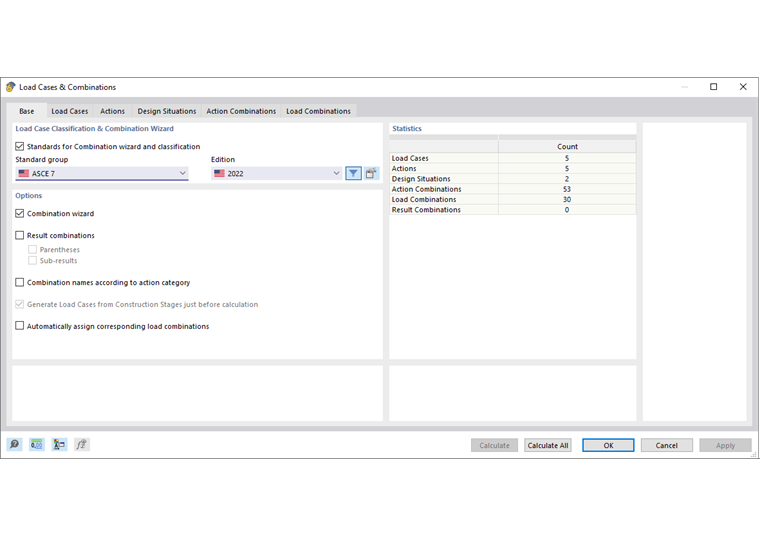

W zakładce Podstawa można zarządzać ogólnymi ustawieniami klasyfikacji i łączenia przypadków obciążeń. Można zdefiniować, czy przypadki obciążeń mają być łączone automatycznie i zgodnie z normą.

Klasyfikacja przypadków obciążeń i generator kombinacji

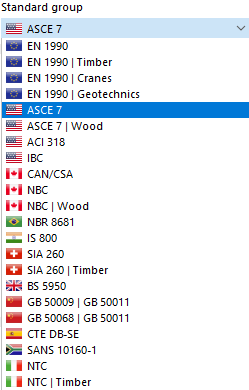

Domyślnie pole wyboru 'Kreator kombinacji i klasyfikacji' jest aktywne. Umożliwia przypisanie przypadków obciążeń do kategorii oddziaływań. Na tej podstawie przypadki obciążeń są łączone zgodnie z określonymi normami. Standard określony w danych podstawowych modelu jest wstępnie ustawiony (patrz rysunek # extbookmark manual|image020181|Wybór Załącznika krajowego nr). W razie potrzeby można wybrać inną normę z listy 'Grupa norm'.

W zależności od zbioru reguł można wybrać załącznik 'normy lub wersję w 'załączniku krajowym | Edycja' listy.

Ważne

W przypadku dezaktywacji norm konieczne jest ręczne nałożenie przypadków obciążeń w kombinacjach obciążeń. Nie jest możliwe obliczenie tych kombinacji za pomocą modułu wymiarowania.

Opcje

W tej sekcji okna dialogowego można zdefiniować sposób łączenia przypadków obciążeń.

generator kombinacji

Kreator kombinacji jest domyślnie aktywowany. Pomaga w klasyfikowaniu przypadków obciążeń zgodnie z normami i nakładaniu ich w kombinacje oddziaływań, z uwzględnieniem sytuacji obliczeniowych. Kombinacje obciążeń są tworzone automatycznie podczas przeglądania poszczególnych zakładek tego okna dialogowego. Stanowią one podstawę dla projektów w modułach dodatkowych.

Informacje

Wyłącz kreator kombinacji tylko wtedy, gdy przypadki obciążeń mają zostać nałożone ręcznie w kombinacjach obciążeń.

Parametry kreatora kombinacji można sprawdzić w 'Kreatorze kombinacji' (patrz rozdział Kreator kombinacji ).

Kombinacje wyników

Kombinacje obciążeń są zwykle generowane do analizy statyczno-wytrzymałościowej w celu prawidłowego określenia oddziaływań nieliniowych. Kombinacje wyników są jednak potrzebne do nałożenia wyników przypadków obciążeń lub kombinacji, ponieważ może to być konieczne na przykład w przypadku analiz dynamicznych.

W przypadku aktywowania pola wyboru 'Kombinacje wyników' można zdefiniować kombinacje wyników ręcznie w dodatkowej zakładce tego okna dialogowego (patrz rozdział Kombinacje wyników ).

Ważne

Najbardziej niekorzystne konstelacje kombinacji obciążeń są rejestrowane w sytuacjach obliczeniowych . Dzięki temu nie ma potrzeby tworzenia kombinacji wyników dla projektów w modułach dodatkowych do projektowania.

Po aktywowaniu pola wyboru ' nawiasy ' można zdefiniować kombinację wyników według kryteriów zagnieżdżenia (patrz ilustracja # extbookmark manual|image023556|Kombinacja wyników z podkombinacjami#). 'Wyniki częściowe' umożliwiają podanie dodatkowych specyfikacji kombinacji, które można wykorzystać do obliczeń.

Nazwy kombinacji według kategorii oddziaływań

To pole wyboru określa, czy nazwy kombinacji oddziaływań mają być wyświetlane z nazwami oddziaływań ("1,35 * E1 + 1,50 * E2 + 0,75 * E3"), czy z nazwami kategorii oddziaływań ("1,35G + 1,50QI A + 0,75Qs ").

Statystyka

W tej sekcji okna dialogowego można przeglądać dostępne przypadki obciążeń i kombinacje utworzone w poszczególnych zakładkach.
