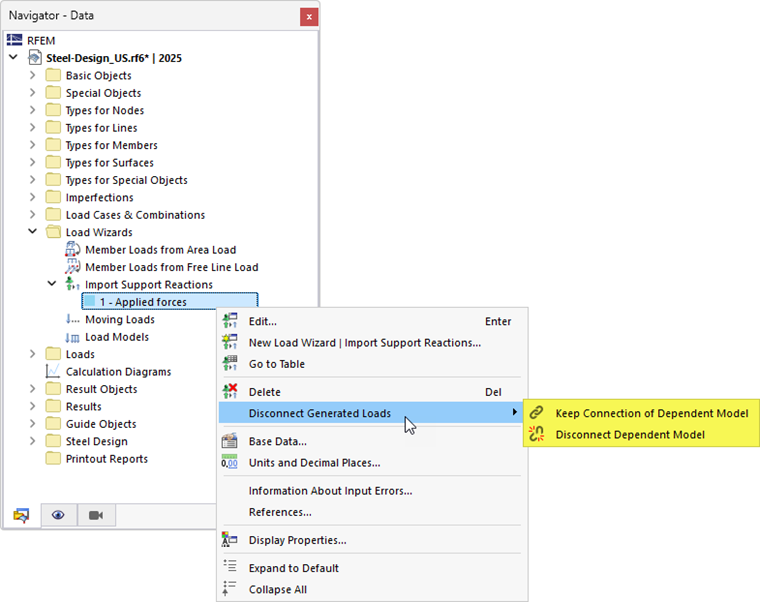

Importuj reakcje podporowe

Ten generator obciążeń umożliwia importowanie sił reakcji podpór węzłowych z innego modelu i zastosowanie ich jako obciążeń. W ten sposób modele można połączyć cyfrowo jako modele konstrukcyjne z wykazami elementów. Modele połączone są zarządzane w zakładce Modele zależne w oknie dialogowym Dane podstawowe modelu'.

Ważne

Ten generator obciążeń jest dostępny, jeżeli model jest zintegrowany z projektem Dlubal Center.

Wskazówka

Praktyczne informacje na temat przenoszenia reakcji podporowych można znaleźć w FAQ Korzystanie z generatora obciążeń "Importuj reakcje podporowe".

Model

W zakładce Model należy zdefiniować model, którego reakcje podporowe mają zostać zaimportowane. W kreatorze obciążeń "model źródłowy" jest określany jako 'Model połączony'. Obowiązuje przy tym następująca zasada:

  • Bieżący model i połączony model muszą znajdować się w tym samym Projekt .
  • Oba modele muszą mieć różne identyfikatory modeli (patrz rozdział Modellparameter ).
  • Nie ma konieczności otwierania połączonego modelu.
  • Podłączony model należy zapisać wraz z wynikami. W przeciwnym razie nie można zaimportować żadnych reakcji podporowych.

Wybierz "model źródłowy" z listy 'Model podłączony' (patrz Rysunek Nowy generator obciążenia | Importuj reakcje podporowe). Można go również wybrać w Dlubal Center za pomocą Centrum Dlubal .

Obiekty

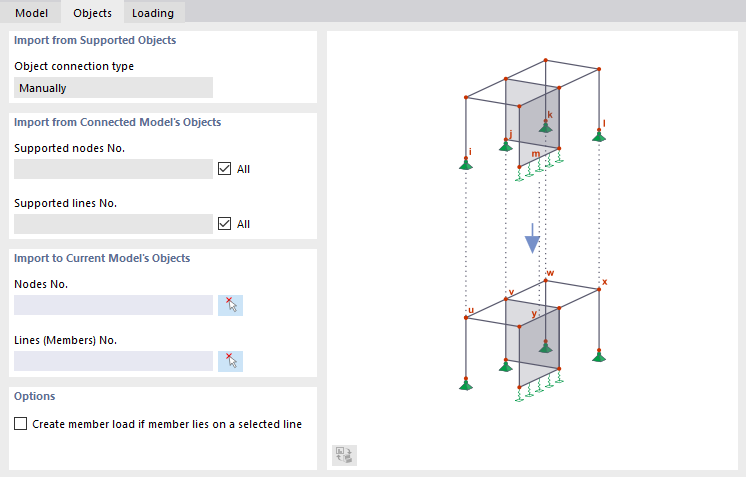

W zakładce Obiekty można przydzielić reakcje podporowe połączonego modelu do węzłów bieżącego modelu.

Importuj z podpartych obiektów

W aktualnym stanie technicznym (sierpień 2023) dostępny jest tylko ręcznie ustawiony typ połączenia obiektu. Obiekty muszą być zdefiniowane przez użytkownika.

Importuj z obiektów połączonego modelu

Wszystkie węzły w połączonym modelu, dla których dostępne są reakcje podporowe, są domyślnie uwzględniane podczas importu. Aby uwzględnić tylko określone węzły, należy odznaczyć pole wyboru 'Wszystkie'. Następnie można wprowadzić numery podpartych węzłów dla modelu źródłowego.

Informacje

Nie można importować reakcji podpór prętowych.

Importuj do obiektów bieżącego modelu

Określ numery węzłów, na których reakcje połączonego modelu mają działać jako obciążenia. Przycisk Wybierz Indywidualnie aby wybrać obiekty w oknie roboczym.

Ważne

Reakcje podporowe są przydzielane ściśle według kolejności numerów, zgodnie z definicją w obu sekcjach okna dialogowego, a nie - jak w programie RFEM 5 - według geometrycznego położenia w modelu.

obciążenie konstrukcji

Zakładka Obciążenie zarządza przypisaniem obciążeń w przypadkach obciążeń zarówno połączonego modelu, jak i modelu bieżącego.

Kategorie

'Typ połączenia obciążenia' określa sposób, w jaki przypadki obciążeń są połączone między obydwoma modelami. Lista zawiera dwie pozycje:

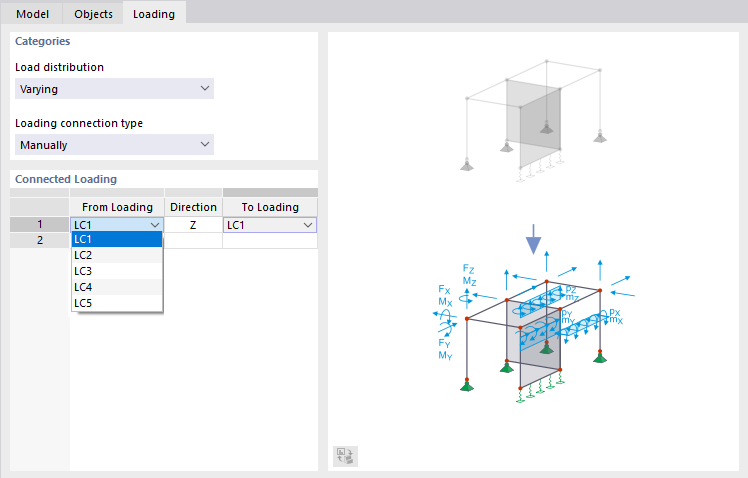

  • Ręcznie: W sekcji 'Obciążenie połączone' można zdefiniować, w jaki sposób przypadki obciążeń w połączonym modelu mają być połączone z przypadkami obciążeń w bieżącym modelu (patrz ilustracja Wybór obciążenia połączonego).
  • Automatycznie: Program przypisuje reakcje podporowe połączonego modelu według przypadków obciążeń do odpowiednich numerów KO w bieżącym modelu.

Połączone obciążenie

Jeżeli ustawiony jest typ połączenia obciążenia 'Ręcznie', można indywidualnie określić, w jaki sposób przypadki obciążeń połączonego modelu mają zostać połączone z przypadkami obciążeń w bieżącym modelu: Wybierz odpowiednie numery przypadków obciążenia na listach w kolumnach 'Od obciążenia' i 'Do obciążenia' (patrz ilustracja Wybór obciążenia połączonego). Te opcje nie są dostępne w przypadku automatycznego przydzielania. Program RSTAB przypisuje reakcje podporowe według numerów do odpowiednich przypadków obciążeń.

Na liście 'Kierunek' można określić, które składowe reakcji podporowych mają zostać uwzględnione podczas importu. Do wyboru dostępne są zarówno siły, jak i momenty.
