menadżer raportu

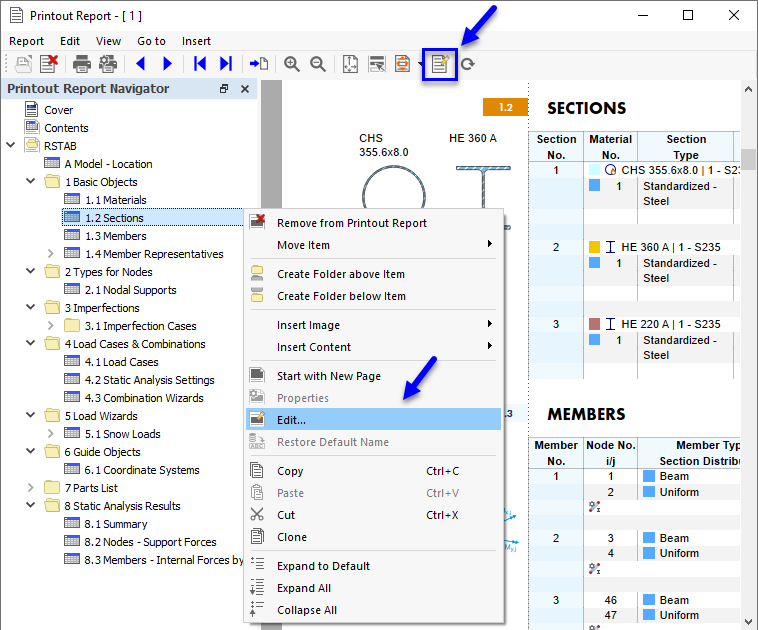

Menedżer raportów wydruków zarządza raportami wydruków wraz z dowolnymi elementami. Otwórz okno dialogowe, korzystając z jednej z następujących opcji:

  • Edytuj protokół w menu Edytuj protokół
  • Przycisk Edytuj raport w pasku narzędzi protokołu wydruku
  • menu kontekstowe dla wpisu w 'Nawigatorze protokołu wydruku'

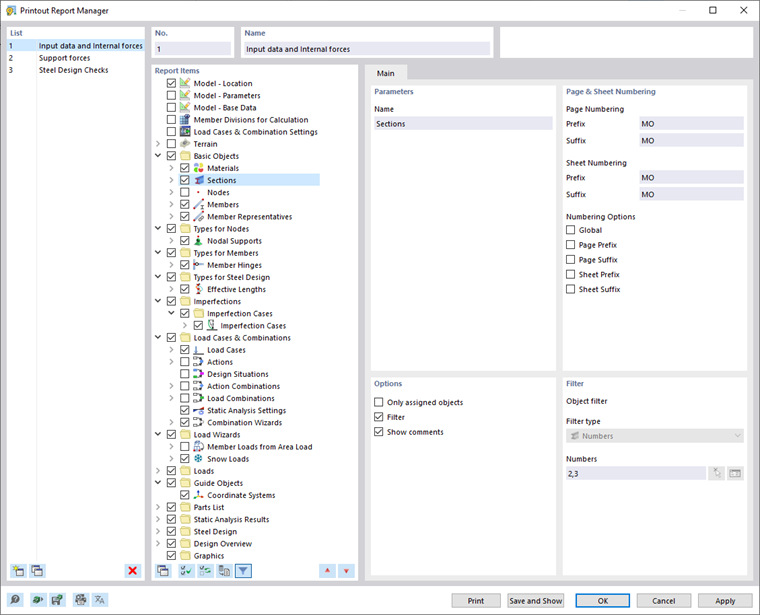

Wyświetlone zostanie okno dialogowe 'Menedżer protokołów wydruku', w którym znajduje się lista wszystkich protokołów wydruku oraz drzewo katalogów rozdziałów.

Lista

Wybierz z listy protokół, którego zawartość chcesz skorygować. W sekcji 'Pozycje raportu' można szczegółowo zdefiniować elementy dokumentu.

W przypadku pracy z kilkoma protokołami zaleca się wprowadzenie opisu dla każdego protokołu w sekcji okna dialogowego 'Nazwa'. W ten sposób możesz łatwo rozróżnić swoje dokumenty.

Aby utworzyć nowy protokół wydruku, należy użyć przycisku Nowy lub Kopiuj na końcu listy.

Elementy zestawienia można zaimportować z szablonu lub zapisać jako szablon. Funkcje te zostały opisane w rozdziale Wzorzec protokołu wydruku .

Elementy raportu

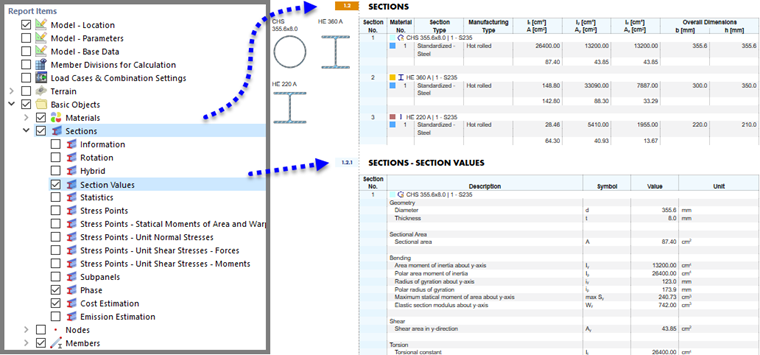

Rozdziały protokołu wydruku są wyszczególnione w drzewie katalogów. Zasadniczo odpowiadają one wpisom w 'Nawigatorze - Dane'. Po zaznaczeniu odpowiedniego pola wyboru do dokumentu zostanie dodany odpowiedni rozdział.

Niektóre rozdziały zawierają podkategorie, które można aktywować indywidualnie dla wydruku. Na przykład, jeżeli zaznaczysz opcję 'Wartości przekroju' pod pozycją 'Przekroje ', RSTAB wstawi do protokołu podprzekrój z właściwościami przekroju.

W folderze 'Grafika' znajdziesz wszystkie zdjęcia, które wydrukowałeś w tym katalogu (patrz rysunek # extbookmark instrukcja|image028481|W przypadku wybrania opcji Folder protokołu wydruku nr).

Wskazówka

Za pomocą przycisku Resetować do wartości domyślnych na dole sekcji 'Elementy protokołu' można aktywować elementy protokołu standardowego.

Podstawa

W zakładce Główne można wprowadzić szczegółowe ustawienia dla rozdziału wybranego w nawigatorze 'Pozycje raportu'. Dostępne opcje są dopasowane do rozdziału.

Parametry

'Nazwa' rozdziału odpowiada opisowi w nawigatorze 'Pozycje raportu'. W przypadku zmiany opisu zmodyfikowana nazwa zostanie wykorzystana jako tytuł rozdziału w dokumencie.

Numerowanie stron i arkuszy

Strony są domyślnie ponumerowane i zarządzane jako całość w ramach jednego 'Arkusza'. Skrót z przedrostkiem lub przyrostkiem można dodać do 'Numeracji stron' i 'Numeracji arkuszy'. Następujące skróty są wstępnie ustawione dla 'prefiksu' i 'sufiksu':

  • Pn: Dane modelu
  • IM: Imperfekcja
  • LO: Dane dotyczące obciążenia
  • DOT: Wyniki

Jeśli chcesz użyć innych opisów, wybierz odpowiednią kategorię i wprowadź skrót. Ze względu na brak miejsca zalecamy wybór skrótów, które nie mają więcej niż dwóch liter.

Za pomocą pól wyboru 'Opcje numeracji' można określić, który skrót ma być wyświetlany dla numerów stron lub arkuszy.

Pole wyboru 'Globalny' powoduje zastosowanie skrótu nazwy aktualnej kategorii dla całego protokołu wydruku.

Opcje

Pola wyboru dostępne w tej sekcji okna dialogowego są dopasowane do odpowiedniej kategorii protokołu wydruku. Obraz 'Karta główna' przedstawia opcje wyników prętów.

Tylko przypisane obiekty

To pole wyboru określa, czy dokument zawiera wszystkie zdefiniowane obiekty i typy obiektów, czy tylko te, które są faktycznie używane w modelu.

Ustawianie filtrów

Zaznacz to pole wyboru, jeśli chcesz uwzględnić w dokumentacji tylko niektóre obiekty. Następnie można zdefiniować te obiekty w sekcji Filtr.

Filtry wyników z aktualnego zbioru tabel

W przypadku wyników program RSTAB zwykle używa tych samych parametrów, co w przypadku tabel. W przypadku usunięcia zaznaczenia można użyć zakładki toDisplayTab Do wyświetlenia w celu zestawienia wierszy i kolumn wyników do wydruku zgodnie z kryteriami zdefiniowanymi przez użytkownika, które są niezależne od kryteriów filtrowania dla tabel ( patrz # extbookmark instrukcja|toDisplayTab|Menedżer tabel wyników#).

Wyniki posortowane według obiektów, potem według obciążeń

Domyślnie wyniki są wyświetlane według przypadków obciążeń, kombinacji i sytuacji obliczeniowych. W przypadku zaznaczenia tego pola wyboru, dane są drukowane w kolejności numerów poszczególnych obiektów - na przykład po wynikach przypadków obciążeń od 1 do 5 dla pręta 1 następują wyniki tych przypadków obciążeń dla pręta 2 i tak dalej.

obciążenie

Zaznacz to pole wyboru, jeśli chcesz uwzględnić w dokumentacji tylko określone przypadki obciążeń, sytuacje obliczeniowe lub kombinacje. Następnie można zdefiniować obciążenie w zakładce Przypadki obciążeń/Kombinacje.

Użyj osi głównych pręta zamiast osi centralnych

Zwykle wyniki pręta są wyświetlane w odniesieniu do osi głównych. Jeżeli stosowane są przekroje asymetryczne, a dane wyjściowe mają być powiązane z wprowadzonymi osiami y i z, należy usunąć zaznaczenie z pola wyboru.

Zdjęcie # extbookmark instrukcja|image024176|Osie pręta y/z i osie główne u/v # przedstawia układ osi pręta o asymetrycznym przekroju.

Przyrosty obciążenia

Zaznacz tę opcję, jeśli masz # extbookmark manual|loadsteps|Load Increments# i chcesz, aby wyniki poszczególnych kroków zostały uwzględnione w dokumentacji.

Ustawianie filtrów

Ta sekcja okna dialogowego jest wyświetlana, jeśli w sekcji 'Opcje' zaznaczono pole wyboru 'Filtr'. Zdefiniuj obiekty, których właściwości lub wyniki są istotne dla Twojej dokumentacji. Najpierw zdefiniuj na liście 'Typ filtru' kryterium, według którego mają być filtrowane obiekty.

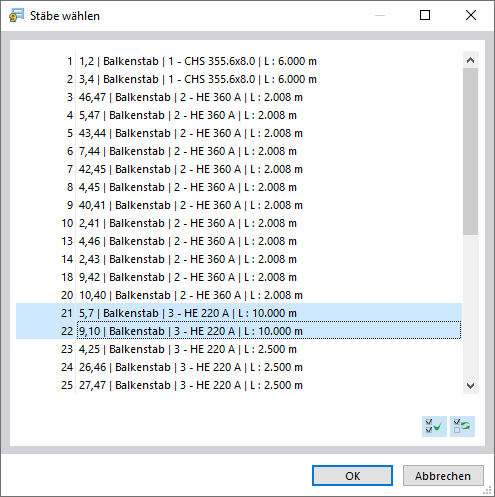

Teraz wprowadź 'numery' obiektów w polu poniżej lub wybierz z listy odpowiedni wybór obiektów . W przypadku filtrowania według liczb można graficznie definiować obiekty na modelu za pomocą przycisku Wybierz Indywidualnie . Przycisk Wybierz obiekty umożliwia wybór obiektów z listy.

Aby wybrać kilka wpisów na liście, przytrzymaj klawisz Ctrl podczas klikania.

Przypadki obciążeń / Kombinacje

Zakładka Przypadki obciążeń/Kombinacje jest dostępna po zaznaczeniu pola wyboru 'Obciążenie' w sekcji 'Opcje' dla dowolnej kategorii wyników. Wybierz przypadki obciążeń, sytuacje obliczeniowe i kombinacje, których wyniki mają zostać uwzględnione w wydruku.

Kolumna 'Do wyboru' zawiera wszystkie utworzone przypadki obciążeń, sytuacje obliczeniowe i kombinacje. W celu przeniesienia wpisu na listę 'Wybrane' należy użyć następujących opcji:

  • Kliknij dwukrotnie wpis.
  • Wybierz przypadek obciążenia lub kombinację. Kilka wpisów można wybrać, przytrzymując klawisz Ctrl. Następnie kliknij przycisk Dodać .

Jeżeli wybrane obciążenia zostały pomyślnie obliczone, tylko te wyniki zostaną wyświetlone w wybranej kategorii wyników.

Informacje

Możesz znacznie zmniejszyć ilość danych do wydruku, jeśli wydruk ogranicza się do wyników istotnych dla dokumentacji.

Do wyświetlenia

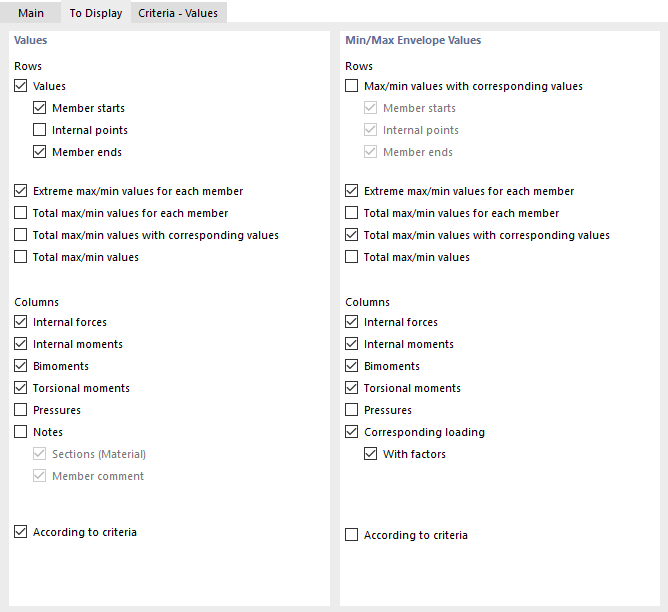

Pozycje w zakładce Do wyświetlenia są dostępne po dezaktywacji pola wyboru 'Filtry wyników z bieżącego zbioru tabel' w sekcji 'Opcje' dla dowolnej kategorii wyników.

W sekcjach 'Wartości' i 'Minimalne/maksymalne wartości obwiedni' można szczegółowo sterować wyświetlaniem wyników dla przypadków obciążeń i kombinacji lub sytuacji obliczeniowych. Odpowiednie wiersze i kolumny tabeli są odpowiednio wyświetlane lub ukrywane w dokumencie.

Pole wyboru 'Według kryteriów' umożliwia wyświetlenie określonych wartości wyników w protokole wydruku. Kryteria generowania wyników można zdefiniować w osobnych zakładkach (patrz akapit Criteria).

Kryteria - wartości | Kryteria - min./maks. wartości obwiedni

Zakładki Kryteria - Wartości i Kryteria - Min./maks. wartości obwiedni są dostępne po zaznaczeniu pola wyboru 'Według kryteriów' dla wartości i obwiedni wyników na zakładce 'Do wyświetlenia'. Należy opisać zdefiniowane przez użytkownika warunki, które muszą spełnić wyniki przypadków obciążeń i kombinacji lub sytuacji obliczeniowych, aby pojawiły się w raporcie.

Wybierz typ wyniku w drugiej kolumnie. W kolejnych dwóch kolumnach należy określić kryterium, które ma zostać zastosowane. Do wyboru są następujące warunki:

  • równa się
  • nie równa się
  • większy niż
  • większy lub równy
  • mniejszy niż
  • mniejszy lób równy

Aby zdefiniować inne kryterium, należy wybrać wpis 'lub' (każde kryterium liczy się dla siebie) lub 'i' (każde kryterium musi być spełnione) w ostatniej kolumnie. Następnie zdefiniuj kolejny warunek w nowej linii.

Przyciski

Przyciski znajdujące się w dolnej części okna dialogowego 'Menedżer raportów wydruku' mają następujące funkcje:

Szablony protokołu wydruku Otwarcie okna dialogowego Wzorzec protokołu wydruku do importu szablonu
Zapisz jako szablon Otwarcie okna dialogowego Wzorzec protokołu wydruku w celu zapisania aktualnego wyboru jako szablonu
Ustawienia wydruku Otwiera okno dialogowe # extbookmark manual image028277 Okno dialogowe Ustawienia drukarki i strony# do konfiguracji drukarki
Ustawienia języka Otwiera okno dialogowe # extbookmark manual image028428 Okno dialogowe Wybierz język# do ustawienia języka
Drukuj Wysyła wybrany raport do drukarki
Zapisz i pokaż Zamyka okno dialogowe i tworzy podgląd wybranego protokołu wydruku
OK Zamyka okno dialogowe bez wyświetlania raportu
Anulować Zamyka okno dialogowe bez zapisywania zmian
Zastosuj Zapisuje zmiany bez zamykania okna dialogowego lub wyświetlania raportu
