Kategoria Szablony modeli w Centrum Dlubal zapewnia przegląd modeli, które zostały zapisane jako pliki szablonów.

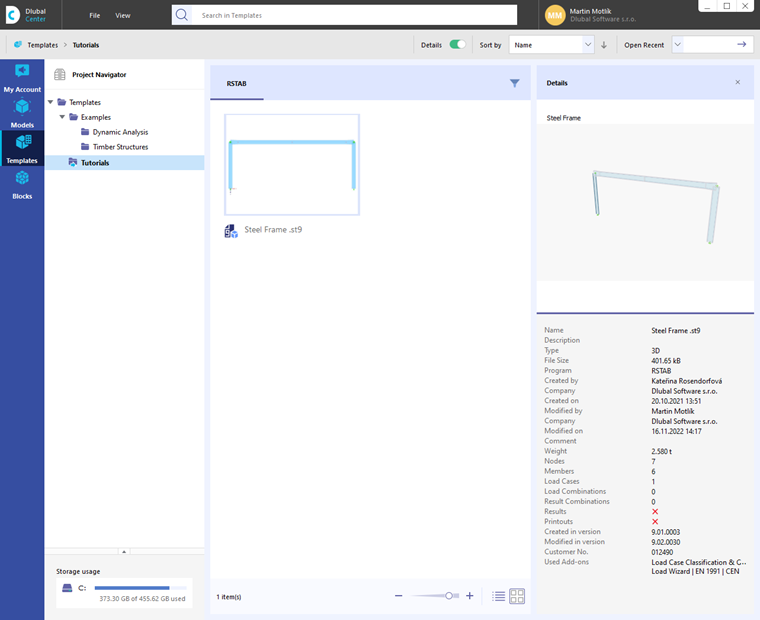

'Szablony modeli' w Centrum Dlubal
'Szablony modeli' w Centrum Dlubal

Aby zapisać bieżący model jako szablon, można użyć funkcji Zapisz jako szablon w menu Plik programu RSTAB.

  1. /#

Pojęcie tej kategorii odpowiada koncepcji 'modeli' (patrz rozdział modele ).
