Za pomocą funkcji Ścinanie w menu 'Edytować' → 'Manipulacja' można obracać wybrane obiekty i dostosowywać współrzędną tylko w jednym kierunku. Pozostałe dwie współrzędne kierunku są zachowywane.
Na przykład fazowanie ułatwia zmianę nachylenia prętów powierzchni dachu: Długości prętów są dostosowywane do nowej współrzędnej Z, podczas gdy współrzędne w płaszczyźnie XY pozostają niezmienione.
Kopiuj

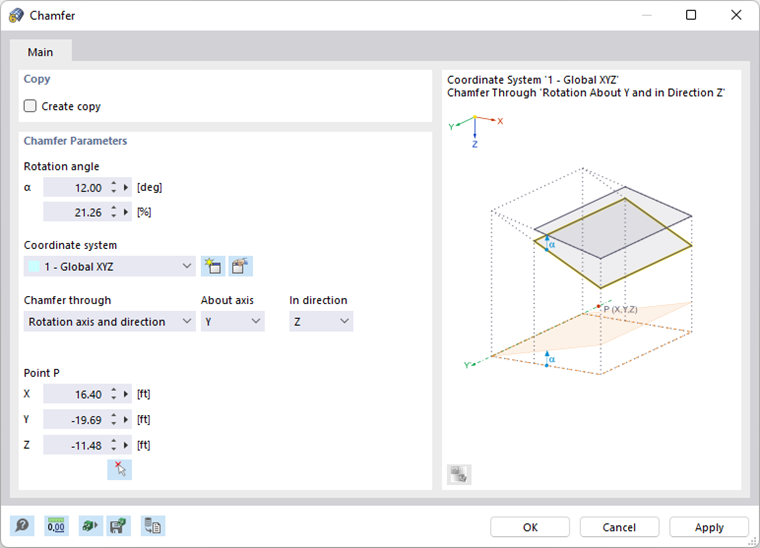

Jeżeli nie jest zaznaczone pole wyboru 'Utwórz kopię', to wybrane obiekty zostaną poddane fazowaniu. Jeżeli chcesz utworzyć kopię, zaznacz odpowiednie pole wyboru.
Parametry fazy
Wprowadź 'Kąt obrotu' α. Jest on powiązany z prawoskrętnym układem współrzędnych 'osi', który definiujesz poniżej. Grafika okna dialogowego przedstawia osie z kątami dodatnimi. Kąt można wprowadzić w [°] lub [%]. Oba pola są interaktywne.
Zdefiniuj 'Układ współrzędnych', w którym obiekty mają zostać obrócone. Można wybrać z listy układ współrzędnych użytkownika lub utworzyć nowy za pomocą przycisku
.
Na liście 'Fazowanie przez' dostępne są dwie opcje definiowania kierunku fazowania:
- Oś i kierunek obrotu: Oś obrotu przebiega równolegle do osi określonego układu współrzędnych. Wybierz ją z listy 'O osi'. Następnie ustaw współrzędną do dostosowania na liście 'W kierunku'. Wprowadź 'Punkt P', który leży na osi obrotu, aby zdefiniować położenie osi.
- Prostopadle przez 3 punkty: Oś obrotu leży w dowolnym miejscu w przestrzeni roboczej. Wprowadź współrzędne dla 'punktu P1' i 'punktu P2', aby zdefiniować oś obrotu. Następnie zdefiniuj płaszczyznę i kierunek jako 'Punkt P3'. Trzy punkty można również zdefiniować graficznie za pomocą przycisku
.
