Con la funzione Taglio nel menu 'Modifica' → 'Manipolazione', è possibile ruotare gli oggetti selezionati mentre si regolano le coordinate in una sola direzione. Vengono mantenute le altre due coordinate di direzione.
Ad esempio, lo smusso semplifica la modifica dell'inclinazione delle aste della superficie della copertura: Le lunghezze delle aste vengono adattate alla nuova coordinata Z, mentre le coordinate nel piano XY rimangono invariate.
Copia
Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno smussati. Se si desidera crearne una copia, selezionare la casella di controllo.

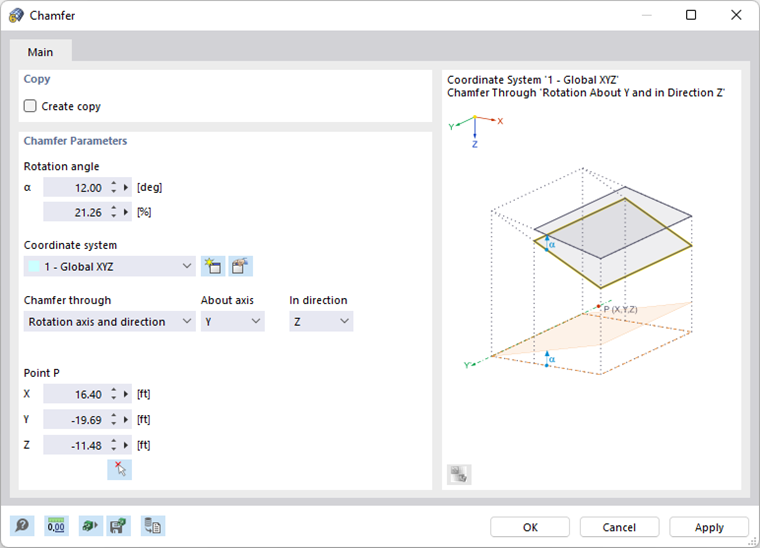

Parametri dello smusso
Inserire lAngolo di rotazione' α. È relativo a un sistema di coordinate in senso orario dellasse' che definisci di seguito. Il grafico del dialogo mostra gli assi con angoli positivi. È possibile inserire l'angolo in [°] o [%]. Entrambi i campi sono interattivi.
Definisce il 'Sistema di coordinate' in cui gli oggetti devono essere ruotati. È possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o crearne uno nuovo con il pulsante
.
L'elenco 'Smusso fino a' offre due opzioni per definire la direzione dello smusso:
- Asse e direzione di rotazione: L'asse di rotazione corre parallelo ad un asse del sistema di coordinate specificato. Selezionarlo nell'elenco 'Intorno all'asse'. Quindi, impostare la coordinata da regolare nell'elenco 'In direzione'. Inserire il 'Punto P' che si trova sull'asse di rotazione per definire la posizione dell'asse.
- Perpendicolare via 3 punti: L'asse di rotazione giace in un punto qualsiasi dello spazio. Inserire le coordinate per il 'Punto P1' e il 'Punto P2' per definire l'asse di rotazione. Quindi, definire il piano e la direzione tramite 'Punto P3'. È possibile definire i tre punti graficamente con il pulsante
.
